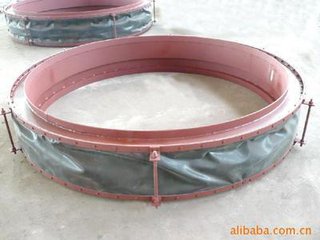

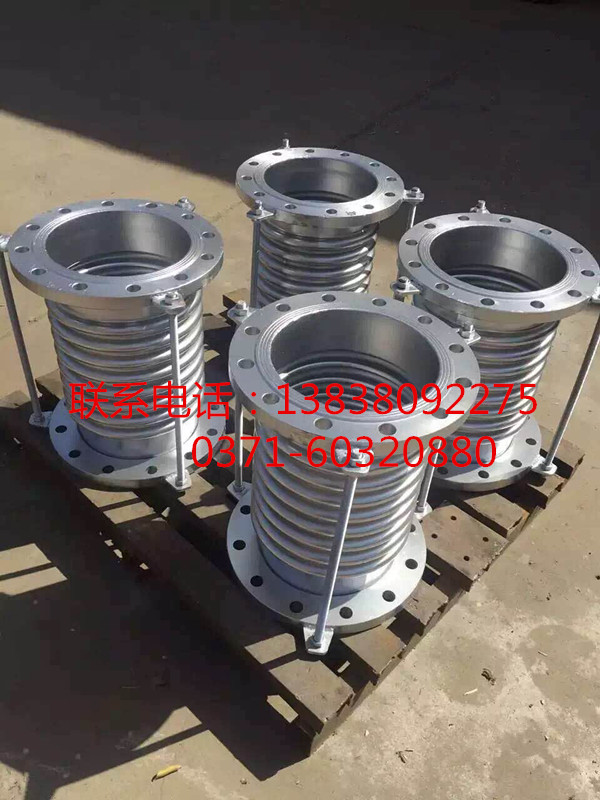

主要用于補償軸向位移,也可以補償橫向位移或軸向與橫向的合成位移,具有補償角位移的能力,但一般不應補償器用通用型補償器來補償角位移。
對管架設計的要求:
1、安裝軸向型補償器的管段,在管道的盲端、彎頭、變截面處,裝有截止閥或減壓閥的部門及側支管線進入主管線入口處,都要設置主固定管架。主固定管架要考慮波紋管靜壓推力及變形彈性力的作用。推力計算公式如下: Fp=100*P*A Fp-補償器軸向壓力推(N), A-對應于波紋平均直徑的有效面積(cm2), P-此管段管道最高壓力(MPa)。 軸向彈性力的計算公式如下: Fx=f*Kx*X FX-補償器軸向彈性力(N), KX-補償器軸向剛度(N/mm); f-系數,當"預變形"(包括預變形量△X=0)時,f=1/2,否則f=1。 管道除上述部位外,可設置中間固定管架。中間固定管架可不考慮壓力推力的作用。
2、在管段的兩個固定管架之間,僅能設置一個軸向型補償器。
3、補償器一端應靠近固定管架,若過長則要按第一導向架的設置要求設置導向架,其它導向架的最大間距可按下計算: LGmax-最大導向間距(m); E-管道材料彈性模量(N/cm2); i-tp 管道斷面慣性矩(cm4); KX-補償器軸向剛度(N/mm), X0-補償額定位移量(mm)。 當補償器壓縮變形時,符號"+",拉伸變形時,符合為"-"。當管道壁厚按標準壁厚設計時,LGmax可按有關標準選取。
主要吸收橫向位移和少量的軸向位移。
對管架設計的要求:
1、 裝在管道彎頭附近的橫向型補償器,兩端各高一導向支座,其中一個宜是平面導向管座,其上、下活動間隙按下式計算: ε-活動間隙(mm); L-補償器有效長度(mm); △Y-管段熱膨脹量(mm); △X-不包括L長度在內的垂直管段的熱膨脹量(mm)。
2 、補償器兩側的導向支座應接近補償器,支座的型式應使補償器能定向運動。
