国产三线在线,亚洲久草在线视频,9久re热视频在线精品,久久久xxx

      埋地專用防腐鋼管,3PE加強級防腐(賈經(jīng)理15831701300)滄州誠源管業(yè)有限公司是河北最專業(yè)的生產(chǎn)3PE防腐鋼管廠家,我廠專業(yè)供應(yīng)3PE加強級防腐鋼管,特加強級3PE防腐鋼管,3PE防腐無縫鋼管,3PE防腐直縫鋼管,3PE防腐螺旋鋼管,是石油天然氣用3PE防腐鋼管的指定廠家,我廠生產(chǎn)的鋼管保證質(zhì)量,廠家直銷有優(yōu)勢,3PE防腐鋼管,水泥砂漿防腐鋼管,環(huán)氧煤瀝青防腐鋼管,IPN8710防腐鋼管,環(huán)氧粉末防腐鋼管,歡迎來電咨詢洽談

粉末防腐
FBE環(huán)氧粉末防腐結(jié)構(gòu)：采用靜電噴涂工藝在鋼管表面涂敷環(huán)氧粉末，一次成膜。該涂層具有涂敷操作簡便、無污染、涂層抗沖擊和抗彎曲性能好、耐溫性高等優(yōu)點。
2PE/3PE防腐

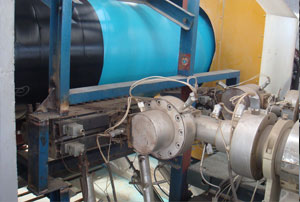

3PE防腐：
管道三層PE防腐結(jié)構(gòu)：第一層環(huán)氧粉末（FBE>100um），第二層膠粘劑（AD）170～250um,第三層聚乙烯（PE）2.5～3.7mm。三種材料融為一體，并與鋼管牢固結(jié)合形成優(yōu)良的防腐層。
管徑范圍Φ60～Φ1420

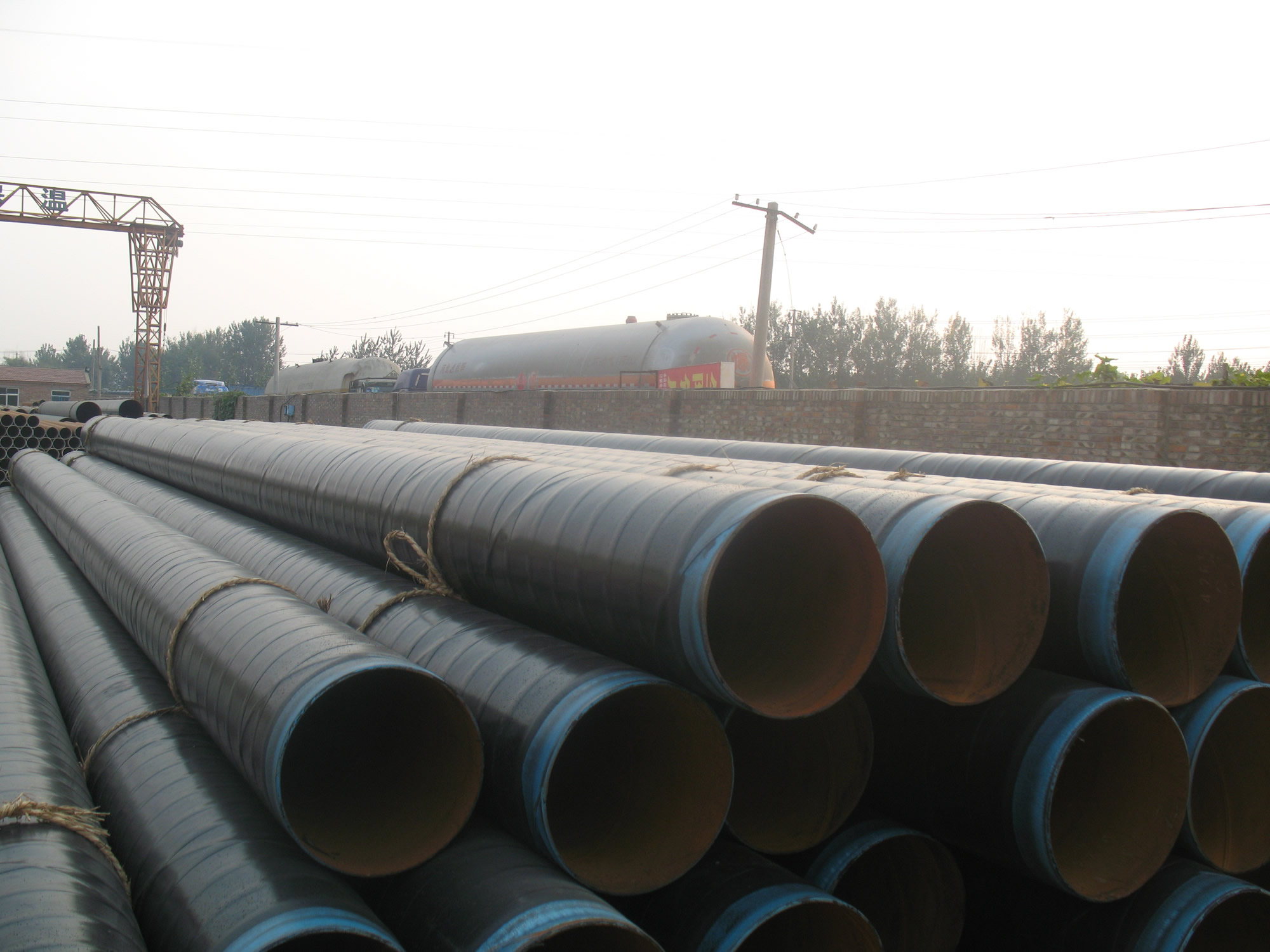

2PE防腐鋼管：
管道二層PE防腐結(jié)構(gòu),第一層膠粘劑（AD）,第二層聚乙烯（PE）,二種材料融為一體,各層厚度同三層PE相同
標(biāo)準(zhǔn)：SY/T0413-2002 埋地鋼制管道聚乙烯防腐層技術(shù)標(biāo)準(zhǔn)
GB/T23257-2009 埋地鋼制管道聚乙烯防腐層技術(shù)標(biāo)準(zhǔn)
環(huán)氧煤瀝青防腐
一、組成：
該產(chǎn)品是由環(huán)氧樹脂、煤焦油瀝青、防銹顏料、助劑、改性胺配制而成。產(chǎn)品具有干燥迅速，附著力好、柔韌性好，雙組分包裝、施工方便。具有耐酸、耐堿、耐鹽、耐水、耐油等特點。
二、特性及用途：
該漆綜合了環(huán)氧樹脂的機械強度高、粘接力大、耐化學(xué)介質(zhì)浸蝕和瀝青的耐水、抗微生物、抗植物根系的特點，是一種高性能的防腐絕緣涂料，該產(chǎn)品有良好的耐化學(xué)藥品性、耐水性。
適用于輸油、輸氣、輸水管道，自來水、煤氣、管道、煉油廠、化工廠、污水處理廠的設(shè)備和管道的防腐，亦可作為海洋石油鉆井平臺及船舶水下部的防腐及礦山、井下設(shè)備的防腐。
外套防腐
高密度聚乙烯外套防腐結(jié)構(gòu)：在鋼管外表面包裹高密度聚乙烯材料制成，具有極高的機械強度和優(yōu)良的耐腐蝕性能，可以保護鋼管在運輸、安裝及使用過程中避免因外界因素而造成的破壞。制造外套管應(yīng)添加抗氧劑、紫外線穩(wěn)定劑和碳黑等。聚乙烯外套管易老化，如露天存放宜用篷布等物遮蓋，堆放處應(yīng)遠離高熱源和火源，制成防腐鋼管后，禁止暴曬、驟冷，否則聚乙烯外套管易開裂，影響產(chǎn)品性能和使用壽命。

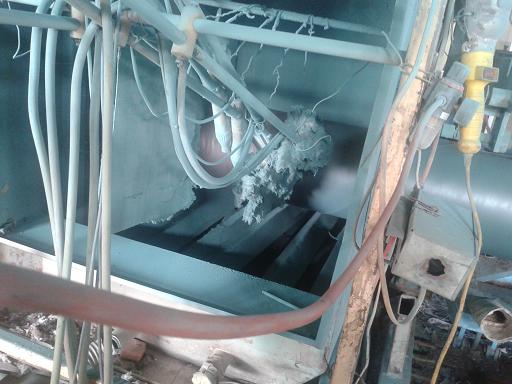

工藝防腐
環(huán)氧粉末一直是采用靜電噴涂工藝涂敷。由于環(huán)氧粉末浸塑工藝受附著力問題困擾，環(huán)氧粉末的浸塑始終沒能推廣。當(dāng)前來隨著三椰環(huán)氧粉末浸塑專用磷化液開發(fā)成功，首次攻克了環(huán)氧粉末浸塑工藝的附著力難題，開始出現(xiàn)環(huán)氧粉末的浸塑這一新興工藝。
編輯本段防腐標(biāo)準(zhǔn)
FBE環(huán)氧粉末防腐執(zhí)行SY/T0315-1997《鋼質(zhì)管道熔結(jié)環(huán)氧粉末外涂層技術(shù)標(biāo)準(zhǔn)》
2PE/3PE防腐執(zhí)行SY/T0413-2002（試驗）《埋地鋼質(zhì)管道聚乙烯外涂層技術(shù)標(biāo)準(zhǔn)》
防腐表層除銹標(biāo)準(zhǔn)：鋼管外表面噴砂除銹按GB/T8923-2008要求達Sa2 1/2級，鋼管表面的錨紋深度在40-100μm。
防腐質(zhì)量
影響鋼管防腐層性能的因素較多，如各工序的布局、設(shè)備選型、表面質(zhì)量、加熱方式、涂裝溫度、冷卻方式、傳動精度、物料特性和檢測等，控制不好則會導(dǎo)致涂層粘接力小、過薄、開裂或氣泡等缺陷，嚴(yán)格執(zhí)行規(guī)范和科學(xué)的作業(yè)方法對控制缺陷、保證防腐管的成品率至關(guān)重要。
中國專利(一種鋼管防腐水冷卻方法)公布了一種鋼管外部環(huán)形冷卻裝置，冷卻效果有所提高，但仍然無法從根本上克服外部冷卻方法導(dǎo)致的質(zhì)量缺陷和焊道涂層厚度減薄。降低涂層厚度減薄的理想方法是從鋼管內(nèi)部進行冷卻。
美國專利公開了一種鋼管防腐內(nèi)部冷卻方法，該方法在鋼管內(nèi)部放入水泵，在鋼管轉(zhuǎn)動過程中向鋼管內(nèi)壁噴水，鋼管和防腐層的冷卻順序為:鋼管、FBE層、膠粘劑層和PE層。鋼管傳熱速度快，可使鋼管和涂層快速冷卻，同時由于防腐層的冷卻過程是從內(nèi)向外，防腐層在冷卻收縮時與管壁的粘接更好，防腐層的環(huán)向應(yīng)力很小，焊道上防腐層減薄很微小，從而提高防腐質(zhì)量并降低原料成本。但這種內(nèi)部冷卻方法實現(xiàn)難度較大。
HPCC(high performance composite coating)涂層系統(tǒng)。該工藝將環(huán)氧粉末、膠粘劑層和PE/PP層均通過靜電噴涂涂裝在鋼管表面，可形成一種各層之間連續(xù)過渡的“分級結(jié)構(gòu)”，各層之間沒有明顯的界面，粘接力更強，涂層厚度更均勻，并能消除焊頂和焊腳空穴，減小防腐層環(huán)向應(yīng)力。美國專利US5178902在1993年公布了這種HPCC工藝，并在工程應(yīng)用中取得了良好的效果，但由于粉末體的熱傳導(dǎo)慢，HPCC工藝很難獲得厚的涂層，力學(xué)性能不如3PE。
加拿大百劭公司研發(fā)了一種完美結(jié)合HPCC工藝優(yōu)點(分級結(jié)構(gòu)均勻涂層)和傳統(tǒng)3PE工藝優(yōu)點(廉價、涂層較厚、力學(xué)性能優(yōu)秀)的新工藝——多層聚烯烴涂敷。管世偉博士在中石油2008重點管道項目技術(shù)與設(shè)備高層論壇會上的報告中提及了這種在材料和施工工藝控制上都有所創(chuàng)新的多層聚烯烴防腐系統(tǒng)。
