XMDA-16.XMDA-8智能16路溫度巡檢儀，十六通道溫度報警儀(16路巡檢儀)是一種采用計算機技術的智能儀表。巡檢儀采用雙排數碼管分別同時當前通道號與對應的測量值，當前通道同時有指示燈顯示，可定點或巡環顯示，上下限報警觸點輸出,熱電偶、熱電阻信號自由輸入，可與計算機RS485串口通訊或驅動微型針式/熱敏打印機定時打印。
1、 精度：±0.5%F·S±1.0個字 （注：傳感器需與外部金屬殼隔離）。
2、輸入信號與測溫范圍：K（0～1300℃）、E（0～800℃）、J（0～1000℃）、S（0～1600℃）、R（0～1700℃）、
N（0～1400℃）、Pt100(-200.0～200.0℃;0～600℃) Cu50（-50.0～150.0℃）
3、報警繼電器觸點容量：220V 3A（阻性）
4、工作電源：交流220V±10% 50HZ 功耗小于5W
5、正常工作環境：溫度0～50℃，相對濕度35%～85%的無腐蝕性氣體場合
》》儀表正常顯示狀態
①正常使用中，上排顯示窗顯示當前通道測得的溫度值，下排顯示窗顯示當前通道號，當前通道同時有指示燈顯示。設置參數時下排顯示參數符號，上排顯示設定值。
②按SET鍵3秒，可進入參數菜單，按▼鍵或▲鍵，即可對參數進行規定范圍內任意值設定，長按▼鍵或▲鍵可實現快速連減或快速連加；按SET鍵＆▼鍵可中途退出菜單。
③自動巡檢狀態下，按▼或▲鍵3S進入通道定點或循環顯示設置狀態, 按▼或▲鍵將下排窗口值設置為1～LU的某通道數時，儀表將定點顯示該通道測量值, 將該值設置為0時或按SET鍵, 儀表恢復為循環顯示狀態,
④有報警輸出時報警指示燈亮，若上限報警，則相應通道指示燈閃爍；若下限報警，則相應通道指示燈常亮。
》》儀表基本參數設置
|
序號 |
符號 |
名稱 |
設定范圍 |
說明 |
||||
|
0 |
下排顯示值 |
通道定點巡檢值 |
由Lu決定 （0～16） |
當用戶需要對某通道定點巡檢時，可將該參數值設置為該通道號即可，若該值為0時，則為自動巡檢狀態 |
||||
|
1 |
LC |
密碼鎖 |
0~255 |
LK＝18時，可修改所有參數值 |
||||
|
2 |
Sn |
傳感器輸入類型 |
－ |
CU50; PT100 K； E； J; |
||||
|
3 |
A1 |
上限報警 |
全量程 |
當測量溫度＞A1時，產生上限報警（指示燈閃爍） |
||||
|
4 |
A2 |
下限報警 |
全量程 |
當測量溫度＜A2時，產生下限報警（指示燈常亮） |
||||
|
5 |
dp |
顯示精度 |
0～1 |
dp=0無小數點； dp=1顯示小數點 |
||||
|
6 |
Lu |
通道數設置 |
1～LP |
用戶可在出廠值范圍內，調整所需通道數 |
||||
|
7 |
t1 |
巡檢間隔時間 |
4～120秒 |
用戶設置該參數，可自定義巡檢間隔時間 |
||||
|
8 |
t2 |
通訊地址/打印時間 |
1~9999 |
串口通訊功能時，‘t2’表示每路的通訊地址 帶打印功能時，‘t2’表示定時間隔打印時間 |
||||
|
9 |
bt |
通訊波特率 |
－ |
1200 、2400、4800、9600（打印時設置成9600） |
||||
|
10 |
OP |
輸出方式選擇 |
0～2 |
0：無 1：帶RS485通訊功能 2：帶打印功能 |
||||
|
11 |
LP |
廠調試參數 |
1～16 |
|||||
|
12 |
C1 |
第1路傳感器誤差修正 |
||||||
|
……….. |
……. |
|||||||
|
28 |
C16 |
第16路傳感器誤差修正 |
||||||

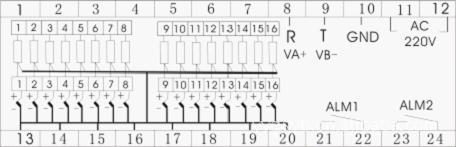

》》儀表接線（參考）
