功能概述：

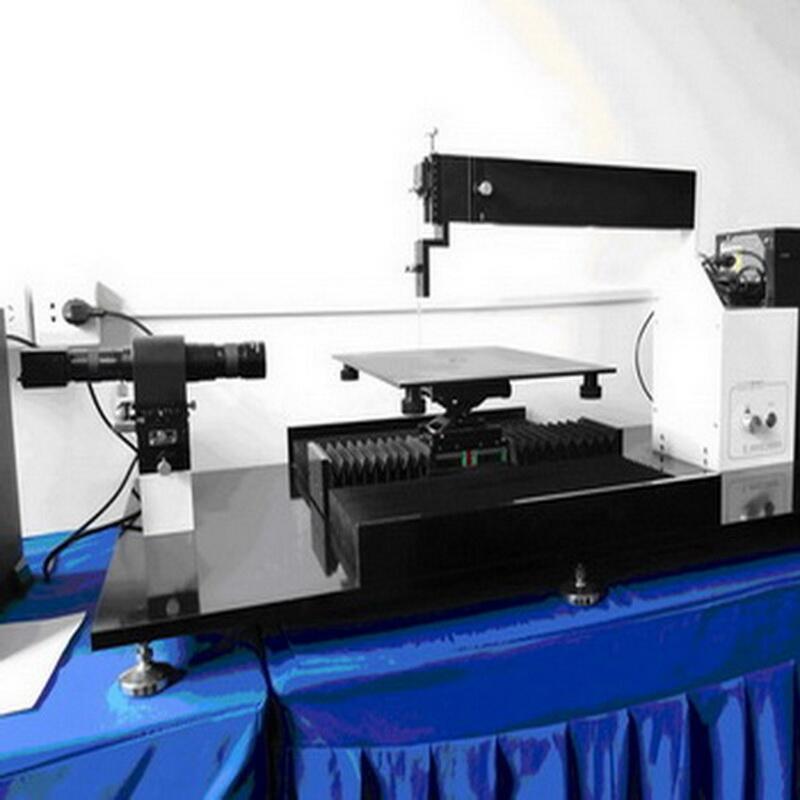

晶圓半導體接觸角測量儀特別訂制的圓形樣品臺專用于晶圓（Wafer）樣品的測試。通過測試液滴在晶圓樣品表面形成接觸角的大小，來檢測其表面的潔凈程度和評估表面處理的工藝效果。

晶圓半導體接觸角測量儀技術指標：

1.接觸角測量 1.1.分析算法：量高法、量角法、圓環法、橢圓法、切線法、Y-L法

1.2.具有左接觸角、右接觸角和平均接觸角分開測試和比較功能

1.3.具有凹面、凸面、弧面、超親水、超疏水等特殊表面分析功能

1.4.具有不規則形、非軸對稱本征接觸角的分析功能

1.5.具有自動分析接觸角變化過程的批處理測試功能

1.6.測量范圍：0°～180°

1.7.測量精度：±0.1°

1.8.提供標定塊，可隨時對測量精度進行校準

1.9.測量分辨率：0.001°

2.張力測量 2.1.分析算法：手動法、自動法

2.2.測量范圍：0.01～2000mN/m

2.3.測量精度：±0.1%

2.4.測量分辨率：0.001mN/m

3.表面能估算 3.1.估算模型：Fowkes、擴展Fowkes、Owens-Wendt、van OSS、Wu調和平均法、狀態方程法

3.2.可分別得到固體表面能、色散力、極性力、氫鍵力、范德華分量、路易斯酸分量、路易斯堿分量等

3.3.液體數據庫：預置37種常用液體表面張力及其分量數據，數據可直接調入用于表面能估算

3.4.液體庫數據可自行添加、刪除和修改

4.潤濕性分析 4.1.通過液體的表面張力和對固體的接觸角可分析該固體的潤濕程度，包括粘附功、鋪展系數和粘附張力

5.數據管理 5.1.通過試驗?zāi)０灞４嬖囼炐畔ⅰ⒃囼灁?shù)據和圖片

5.2.新建的試驗?zāi)０灞４婧罂芍貜?fù)調入使用

5.3.可對試驗數據進行修改、刪除和調入再分析等

5.4.試驗數據可標注于圖片上，并隨圖片一起保存

5.5.試驗結果可導出至Word、Excel和PDF

6.圖像拍攝 6.1.單張拍攝、連續拍攝、視頻錄制和圖片回放

6.2.可選擇采用相機外觖發功能自動拍攝

7.光學成像系統 7.1.相機：300萬像素、幀率200幀/秒

7.2.鏡頭：0.7～4.5×連續變倍、工作距離320mm

7.3.調焦范圍：±12.5mm；調焦精度：0.25mm

7.4.調焦時軟件自動檢測清晰度，消除人為誤差

7.5.水平和俯仰調整范圍：±2°

7.6.背光源：黃色LED冷光源+遮光板，亮度無極調節

8.滴液系統 8.1.滴液方式：軟件控制進樣器自動滴液和自動升降

8.2.最小滴液量：0.05μl/滴

8.3.滴液精度：±0.01μl

9.樣品臺 9.1.臺面尺寸：?300mm

9.2.移動行程：X300×Y300×Z50mm

9.3.移動方式：軟件控制樣品臺單點或多點自動定位+手控?fù)u桿任意定位

9.4.樣品臺多點移動的運行參數可預先設置并保存，之后可重復調入使用

10.主機參數 10.1.尺寸：約W1080×D535×H600mm

10.2.重量：約95kg

10.3.電源：1∮ AC220V 50HZ

晶圓半導體接觸角測量儀標準配置：

1.測控軟件：1套

2.控制器：1套

3.手控?fù)u桿：1套

4.微量進樣器：2支

5.儲液瓶：1個

6.接觸角標定塊：1塊

7.水平尺：1個

8.工具：1套

。
