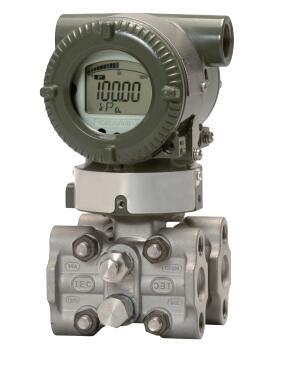

橫河EJA110E-JFS5G-93CDA現貨EJA差壓變送器

一.簡介

EJA110E高性能差壓變送器采用單晶硅諧振式傳感器技術，適用于測量液體、氣體或蒸汽的流量、液位、密度和壓力。EJA110E將測量差壓轉換成4～20mA DC電流信號輸出，可測量、顯示或遠程監控靜壓，具有快速響應、遠程設定、自診斷等功能。

二.性能特點

精度±0.055％（可選精度±0.04％）

穩定性±0.1％URL/10年

響應時間90毫秒

TUV和Exida SIL 2 / SIL3認證

最大工作壓力 2,300 psi（可選 3,600 psi）

本地參數設置（LPS）

提供HART 5/7、HART(1~5V DC)低功耗型、FF現場總線、PROFIBUS PA以及BRAIN等通訊協議。

三.功能規格

輸出“0”

4~20mA HART/BRAIN(輸出信號代碼D&J)

帶數字通訊的二線制，4~20mA DC輸出，可設定成線性或者平方根。BRAIN或HART FSK協議加載在4~20mA信號上,輸出范圍: 3.6mA~21.6mA。如需符合NAMUR NE43，可通過選項代碼C2或C3預先設定輸出限制。

1~5V HART(輸出信號代碼Q)

三線或四線制1~5V低功耗型可設定線性或平方根。HART協議加載在1~5V信號上,輸出范圍0.9~5.4VDC

故障報警(輸出信號代碼D&J

4~20mA HART/BRAIN(輸出信號代碼D&JCPU故障和硬件錯誤時的模擬輸出狀態:

高輸出:110%，>21.6mA DC (標準)

低輸出:-5%，<3.2mA DC

1~5V HART(輸出信號代碼Q)

CPU故障和硬件錯誤時的模擬輸出狀態高輸出:110%，5.4V DC(標)低輸出:-5%，<0.8V DC

阻尼時間常數放大器阻尼時間常數，可通過軟件在0.00~100.00秒范圍內調整，響應時間隨之增加。刷新時間“0”

差壓:45ms

靜壓:360ms

調零

在膜盒量程的上下限范圍內，零點可任意調整

外部調零

在量程范圍內可連續調零，分辨率為0.01%，可使用表頭上的量程設置開關調校量程。

大置顯示表(LCD顯示，可選“”

5位數字顯示，6位單位顯示和柱狀圖。顯示表可周期性的顯示以下1~4種變量:

測量差壓，差壓百分比，刻度差壓，測量靜壓

參見“出廠設置”。

四.型號代碼參數

EJA110E-JFS5G-93CDA參數如下：

EJA110E：差壓變送器

-J：4-20mA DC  HART5/HART7協議

F：-0.5~5kPa(2.0~20inH2O)(接液部分材質代碼S)

S：容室法蘭和過程接頭：ASTM CF-8M；膜盒：哈氏合金C-276(膜片)，F316L SST或316L SST（其他）；膜盒墊片：316L SST涂特氟龍；排液/排氣塞：316 SST

5：無過程接頭（容室法蘭上有1/4NPT內螺紋）

G：螺栓、螺母材質316L SST

-9：水平安裝，左側高壓?

3：放大器外殼抗腐蝕鑄鋁合金

C：1/2NPT內螺紋，兩個電氣接口帶一個SUS316盲塞

D：數字顯示表

A：2-inch 管道安裝支架：SECC 平托架

常用型號

EJA110E-JHS4J-917EA

EJA110E-JHS5J-914EA

EJA110E-JMS4J-914EA

EJA110E-JMH5J-914EN

EJA110E-DMS4J-912EA

EJA110E-DFS4J-919DB

EJA110E-DMS2J-919DB

EJA110E-JMS4G-912EA

EJA110E-DMS5J-912NN

EJA110E-DFS5J-912NN

EJA110E-JHS5G-714DN

EJA110E-DLS5J-912DA

EJA110E-JFS5J-912DA

EJA110E-JFS5G-93CDA
