JZCJ交流燈絲轉換繼電器

JZCJ交流燈絲轉換繼電器使用在鐵路信號機點燈電路中，當12v、25w雙燈絲信號燈泡的主燈絲斷絲時，通過其一組接點點亮付絲，并通過另一組接點閉合報警

繼電器主要由電磁系統、接點系統及配套的底座、外罩組成。

?  產品主要特點：

1、繼電器為插入式彈力繼電器，繼電器額定電流為交流2.1A；

2、接點系統由兩組動合、動斷轉換接點組成；

3、繼電器具有直立和側放兩種工作位置；

4、繼電器與插座插合后，用其自帶的2個不脫落螺釘緊固。

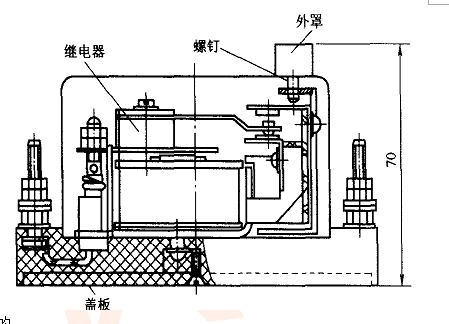

JZCJ型繼電器是較早期的燈絲轉換繼電器，它是彈力型非插入式繼電器，線圈和接點有對應的端子與外線連接，底座上有兩個孔，用螺釘將其安裝在信號機構內。其結構如圖1一42所示。

JZCJ型繼電器的電磁系統由圓柱形鐵芯、U形扼鐵、平板形銜鐵組成Π形拍合式磁路。鐵芯端部極面處嵌有一個半圓形短路銅環，以減小磁吸力的脈動。彈簧掛在銜鐵后端與軛鐵左下部，螺旋彈簧用來產生機械反作用力。銜鐵的釋放，靠彈簧的反作用力，通過彈簧連接螺釘、螺母可調整反作用力。線圈是圓形結構，線徑較粗，匝數較少，交流阻抗小，保證

燈泡有足夠的電壓及亮度。動接點不是通過拉桿而是直接用螺釘固定在銜鐵上。有兩組并排的接點組。底座端子編號如圖1一43所示，采用連接端子與外線連接。使用JZCJ型繼電器時，一般側放
