FTH系列大功率可編程直流電源（4kW~15kW）

電壓：10V/15V/20V/30V/40V/50V/60V/80V/100V/ 160V/250V/300V/400V/500V/600V/800V/1000V/1200V/1500V

功率：4kW/4.5kW/5kW/8kW/9kW/10kW/12kW/13.5kW/15kW

FTH系列程控直流電源，為大功率直流開關電源，具有大功率、大電流、低紋波噪聲、快速瞬態響應、分辨率高、精度高等優點。可應用于實驗室測試、車載設備測試、太陽能逆變器測試、DC/DC 轉換器與逆變器測試、引擎啟動測試、電池自動充電、電子產品生命周期測試等等。

FTH系列程控直流電源，提供許多獨特功能供電信、系統集成、工業、電池充電及模擬、電動汽車與電動機的使用。3U/15kW高功率密度、精準的輸出電流和電壓量測、輸出觸發信號。可模擬復雜的DC暫態波形以便測試設備的瞬斷、壓降與其他電壓間偏差的能力。

FTH系列可編程直流電源，包含100多個不同的機型，范圍從5kW 到15kW，具有電流范圍可達1200A及電壓范圍可達1500V。FTH系列可編程直流電源可主從級聯5臺，功率級聯到75kW供大功率應用。

電源特征

• 單臺標準19寸3U，5kW/10kW/15kW的高功率密度機框；

• 單臺電壓0~1500V，0~1200A;

• 支持多臺電源間的主從并聯/串聯，具有主從模式擴展端口，擴展至75kW;

• 0.01%的源效應，0.02%的負載效應，電源輸出穩定;

• 0.1%的精確度，5位顯示，0.02%的紋波;

• RS232、LAN口通訊，標準SCPI指令集;

• 快速調用：一鍵完成功能和參數調用;

• 具有電壓、電流優先功能；

• 具有恒阻功能，可以模擬電池內阻變化；

• 具有防電流倒灌功能，可以防止電池電機類負載電流倒灌；

• 采用16bit  ADC/DAC，提供高精度電壓電流測量與控制;

• 的對內保護和對外保護;

• 模擬量控制端口和模擬量監視端口；

• 彩色液晶顯示，中/英文界面；

• 外部ON/OFF控制與多功能數字端口。

面板

前面板：彩色液晶中文顯示屏、鍵盤和旋鈕

后面板：其中的1、信號端口提供強大的監控功能和模擬量控制功能

①. PRO-INTERFACE：復合信號端口；
②. DC OUT：電源輸出端口；
③. V-SENSE：電壓遠端采樣端口；
④. PAR IN：并聯均流信號輸入口；
⑤. PAR OUT：并聯均流信號輸出口；
⑥. 級聯通訊口；
⑦. RS232：遠程控制接口；
⑧. LAN：遠程控制接口；
⑨. 三相電輸入接口。

智能化功能

1. 斜率設置與斜率控制；

2. 編輯波形或者序列模擬實際輸出波形；

3. 控制測試軟件及控制驅動程序；

4. 多臺機器同步主從并聯/串聯，擴展功率。自動統計輸出參數；

5. 序列測試，支持斜率和波形編輯；

6. 配合上位機軟件或者模擬編程口進行各種波形編輯；

7. 快速調用，一鍵調用已設定工作參數；

8. 級聯功能，多臺機器間自動均載，并在主機上顯示總輸出；

9. 模擬編程，通過外部信號控制電源輸出值和輸出波形。

恒流恒壓功能

FTH電源是一款恒壓恒流源，根據負載和輸出狀態，自適應處于恒壓或者恒流狀態。
可以設置電壓和電流的變化速度，精準控制電壓電流的變化速度和變化值。避免了電壓電流上電輸出，或者負載突變引起的電壓電流過調整。保證了輸出的穩定性和安全性。

恒功率功能（模擬內阻功能）

除了恒流恒壓功能，FTH還提供恒功率和序列功能

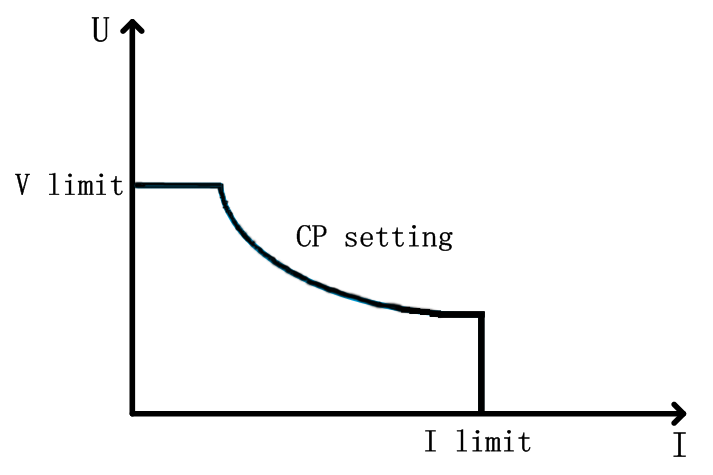

FTH提供恒功率（以下簡稱CP）輸出功能。電源輸出一個恒定功率，輸出電流隨著輸出電壓線性調整以確保輸出功率不變。當負載超出了電源設定的調節范圍，電源輸出將維持在設定值。其功能曲線如下圖所示：

模擬內阻功能

太陽能/燃料電池放電時， 其內阻會對輸出特性產生影響。為了更精準的模擬電池放電，FTH系列電源配備了“ 模擬內阻功能” ，用戶通過設置不同內阻值達到模擬不同電池放電過程。

快速調用功能
FTH電源支持快速調用功能。可以一鍵調用相應的設置參數。電源輸出在實際使用的時候一般會變化幾種狀態。比如低壓、標準、高壓、上電掃描（ 電壓勻速上升） 、去電掃描（ 電壓勻速下降） 等各種工作狀態均可保存在數字鍵里， 使用的時候直接按數字鍵即可調用當前功能。大大減少了設置時間， 避免了誤操作導致設定錯誤以及設定錯誤帶來的安全隱患。

電壓、電流優先功能
為適應更多用戶需求，FTH系列電源采用多重環路控制技術，可分別配置電壓環優先，電流環優先功能。電壓優先功能可實現快速電壓邊沿，尤其適用于容性載荷啟動供電場合，避免啟動浪涌沖擊造成的欠壓保護等行為。電流優先功能是針對用戶有嚴格要求避免電流過沖場合， 采用該功能能有效避免因過沖電流導致的被測物損壞，測試不準等問題，尤其適用于測定保護電流、熔斷電流等。

模擬編程及模擬輸出功能
FTH電源支持標準0~10V(0~5V/4~20mA等模擬量可定制)控制電源的電壓、電流、功率的0~滿量程的輸出值及輸出波形。
模擬編程功能支持1kHz以下的波形復現。該功能可以模擬實際工作狀態下的異常波形， 復現實際工作狀態。

序列功能
FTH電源支持模擬負載變化的電源輸出環境，對負載進行相應的輸出測試。
常用于生產的電源變化，研發的電壓電流掃描，開關機穩定性測試，輸出波形控制。汽車飛機等電源環境模擬對汽車電子，引擎啟動，電機啟動停止等進行測試。
FTH電源支持8組，每組100個測試步驟的變化，步驟之間可以跳轉及多次跳轉，序列之間可以鏈接運行。可以實現更多測試步驟。
FTH的序列功能，可以直接用手動編輯或者軟件編輯波形，自動生成相應的測試程序。

單步延時與設定時間

保護功能
FTH系列電源提供多種保護功能，包括：模塊故障保護（FAULT），過電壓保護（OVP），過電流保護（OCP），過功率保護（OPP），過溫保護（OTP），監測模式保護（ALTER），輸入欠電壓保護，輸入缺相保護，開機自檢等等。

開機自檢界面

級聯功能
FTH電源支持多臺電源的主從并聯/串聯使用，把多臺電源變成一臺更大功率的電源使用。大大擴展了電源的應用輸出范圍。級聯功能除了使電源之間自動均載，保持輸出值的一致，還保證了輸出斜率曲線或者波形的一致。
處于級聯狀態的主機，電源屏幕顯示的是總電壓、電流和功率值，并且不影響電源精確度。設置的值自動均載，實際值，自動總和，是真正的級聯功能。

界面介紹
FTH系列電源界面顯示如下圖所示：

①.電源規格
②.操作內容
③.設置項目
④.狀態信息欄
⑤.測量回顯

部分功能界面如下：
