TELSONIC轉換器扭轉超聲波焊接轉換器用于圓形和矩形零件

扭轉超聲波焊接轉換器

SONIQTWIST®-苛刻要求的扭轉超聲焊接工藝

優勢一覽

適用于塑料和金屬焊接
良好的可及性，即使在狹窄的情況下
無膜效應
溫和，低振動的過程，例如用于傳感器
用于圓形和矩形零件

TELSONIC開發并獲得的SONIQTWIST®扭轉焊接工藝是一種極其溫和的施加能量的方法，可顯著減少輸入到焊接物體中的有害振動。這樣還可以在柔和的過程中焊接易碎產品，例如傳感器。

應用和行業
TELSONIC的扭轉過程已成功應用于經典的縱向超聲波技術達到極限的地方。

熱塑性塑料的焊接和焊接成形
紡織品，羊毛和金屬箔的切割和密封
金屬焊接連接，具有點和周圍的幾何形狀
電子零件的低振動焊接
產生剝離功能，例如鋁蓋
無塑料涂層的鋁包裝的密封焊接

SONIQTWIST®-特點和優勢

只需一個垂直移動即可輕松訪問
圓形和矩形零件均可焊接
低振動輸入，適用于敏感元件，例如傳感器
沒有膜效應（不需要的熔化和破壞），例如箔和薄壁部件
牢固焊接在薄壁可見組件上，另一側沒有可見標記
熔體形成緊湊，因此形成的顆粒少（醫學技術）
可靠且防漏的焊縫，即使接頭縫變臟
可以焊接氦氣防漏縫
強焊縫
周期時間短

TELSONIC轉換器扭轉超聲波焊接轉換器用于圓形和矩形零件

SF和SK篩選轉換器
多種應用
優勢一覽
靈活的配置適用于多種篩選應用
適用于制藥和食品應用
ATEX和IECEx認證版本

“ SF”和“ SK”篩選轉換器系列適用于各種應用。它們由SK3510和SF3602轉換器組成，屬于SONOSCREEN®plus和easy系列。轉換器與發生器一起確保可靠的超聲波。由于變體種類繁多，Telsonic可以滿足許多市場需求。轉換器有固定式或螺栓式兩種形式，涵蓋多種連接電纜長度和變型。

所有轉換器均通過ATEX / IECEx認證，并確保在潛在爆炸區域中具有較高的安全性。

應用領域

篩選設備制造商在以下行業中使用轉換器：

食材
選礦
制藥業
化學制品
化妝品
粉末涂料
碳粉/打印機
金屬電源
塑料制品

特點和優點

通過ATEX認證
堅固可靠
可焊接或螺栓固定
易于安裝
諧振器直接耦合，降低了功耗
與所有SONOSCREEN®組件匹配
所需維護少
提供大量文檔

線性超聲轉換器-SE系列

可靠的超聲波轉換器，可獲得效果

優勢一覽

堅固可靠
大型投資組合
防護等級高達IP67
無菌版本
使用壽命長

SE系列轉換器以其高質量和可靠性而聞名。該系列涵蓋了15、20、30和35 kHz的頻率，輸出功率為500 W8 kW。對于食品和領域，可以使用耐化學腐蝕材料制成的防護等級高達IP67的版本。

應用與行業

在所有使用線性超聲過程的特殊機械工程和標準產品中。

熱塑性塑料的焊接和焊接成形
有色金屬的焊接，例如軟線和端子
塑料零件的鉚接，翻邊和嵌入
紡織品，羊毛和金屬箔的切割和密封
切割固體材料，例如橡膠，泡沫和人造皮革
切割食品，例如奶酪，烘焙產品和糖果

切割超聲焊條，用于食品工業

優化設計，輕松切割

優勢一覽

美學切割幾何
切割時施加的力低
分離，不留殘渣（自清潔）
刀片溫度不升高
減少機器停機時間，因為所需維護和清潔次數更少

產品組合中的每個組件，包括MAG發電機，變流器和切割超聲焊極，都匹配。所有組件都是專門為食品工業設計和制造的。切割超聲焊條的可用頻率為20 kHz，30 kHz和35 kHz。根據工作頻率，長度從50毫米到760毫米不等。

應用領域

Telsonic超聲波設備可在線用于切割機，橫切機，旋轉分份機和機器人裝置。

部門

食品工業

特點和優點

創新的刀片設計
Lambda 1和Lambda?中可用的刀片
餡料不會滲出
帶涂層的食物或帶殼的食物（例如，蜜餞或堅果）被切割干凈并保持完整

聲納

超聲波焊槍是超聲波焊接工具，當引入高頻機械振蕩時會引起共振。超聲焊極是基于有限元方法（FEM）設計的，因此可以確保在所有情況下均具有的振動性能和較長的使用壽命。

助推器

升壓器，也稱為振幅變壓器，構成了諧振結構的基本要素。它們增大或減小轉換器提供的振幅（擺幅），并將其傳導超聲焊極。幅度可以根據塑料焊接部位而變化。

優勢一覽

全世界每天使用數千個單位
創新和設計
數十年的經驗
聲學專業知識也可用于復雜輪廓
新的分析和構建工具
內部生產
使用內部開發的測量儀器進行質量控制

產品詳情

15、20、30、35和40 kHz，可滿足個別客戶的要求
由鋁，鋼，鈦制成的超聲焊極
各種設計（圓形，測量，塊狀，載體，軸頸，超聲波切割等）
提供長度Lambda?，Lambda 1和Lambda 1?
表面處理和各種輪廓

應用領域

超聲波探頭和諧振器的設計與生產是TELSONIC的核心專業知識。近50年來，我們一直專注于針對特定客戶的開發。我們可以為多種應用場合提供簡單和復雜的輪廓，包括焊接，壓珠，鉚接，密封，分離，切割，壓花，沖壓，清潔，篩分等等。根據不同的應用，我們使用高質量的材料，例如鋁，鈦和耐磨鋼，可以根據需要進行熱處理或特殊涂層。精確的超聲波發生器生產已經通過激光精確的專有超聲波測量設備進行了驗證。

TELSONIC將為您提供幫助

特定于應用的建議
焊接設計
創新工具
高效的工具設計
先進的生產
工具和夾具的構造
文獻資料

超聲波焊接系統

超聲波焊接壓力機可在整個應用范圍內提供質量

優勢一覽

多種焊接模式提供大的靈活性
過程控制和統計評估
高精確度
人機工程學和用戶友好
快速的應用程序轉換
經驗證的可靠性

USP超聲波焊接系統用于焊接和熔融成型熱塑性塑料并分離紡織品，羊毛和金屬箔，適用于從小規模到超大型應用。穩定的TELSONIC壓力機設計可以擴展為模塊，并可以與TCS5控制器和MAG發生器結合使用，以確保大程度地控制過程。多種焊接模式和類型可實現塑料零件的超聲處理。焊接結果在質量窗口中進行監控，并通過圖形和統計方式自動評估。

應用與行業

堅固耐用的USP超聲波焊接系統經常用于大規模生產過程中，例如技術和汽車行業。但是，它們易于轉換，也非常適合于小型設備的應用。

USP超聲波焊接系統的典型應用領域包括：

熱塑性塑料的鉚接，翻邊，縫焊和點焊
紡織品，羊毛和箔紙的Cut'n'seal工藝
嵌入金屬零件

特點和優點

高焊縫強度
適合高節奏和短周期時間
通過觸摸屏操作
靈活的用戶管理
快速的應用程序轉換
剛性壓機設計
模塊化結構，易于擴展
精確可重復的動力傳輸，有效地提供能量
自動重量補償
真空檢測
即使接頭被污染，焊縫也牢固牢固
可以進行氦氣密封的焊縫
低維護
高可靠性
使用壽命長
符合CE

扭轉超聲波焊接轉換器

SONIQTWIST®-苛刻要求的扭轉超聲焊接工藝

優勢一覽

適用于塑料和金屬焊接
良好的可及性，即使在狹窄的情況下
無膜效應
溫和，低振動的過程，例如用于傳感器
用于圓形和矩形零件

扭轉超聲波焊接轉換器

SONIQTWIST®-苛刻要求的扭轉超聲焊接工藝

優勢一覽

適用于塑料和金屬焊接
良好的可及性，即使在狹窄的情況下
無膜效應
溫和，低振動的過程，例如用于傳感器
用于圓形和矩形零件

應用和行業
TELSONIC的扭轉過程已成功應用于經典的縱向超聲波技術達到極限的地方。

熱塑性塑料的焊接和焊接成形
紡織品，羊毛和金屬箔的切割和密封
金屬焊接連接，具有點和周圍的幾何形狀
電子零件的低振動焊接
產生剝離功能，例如鋁蓋
無塑料涂層的鋁包裝的密封焊接

SONIQTWIST®-特點和優勢

只需一個垂直移動即可輕松訪問
圓形和矩形零件均可焊接
低振動輸入，適用于敏感元件，例如傳感器
沒有膜效應（不需要的熔化和破壞），例如箔和薄壁部件
牢固焊接在薄壁可見組件上，另一側沒有可見標記
熔體形成緊湊，因此形成的顆粒少（醫學技術）
可靠且防漏的焊縫，即使接頭縫變臟
可以焊接氦氣防漏縫
強焊縫
周期時間短

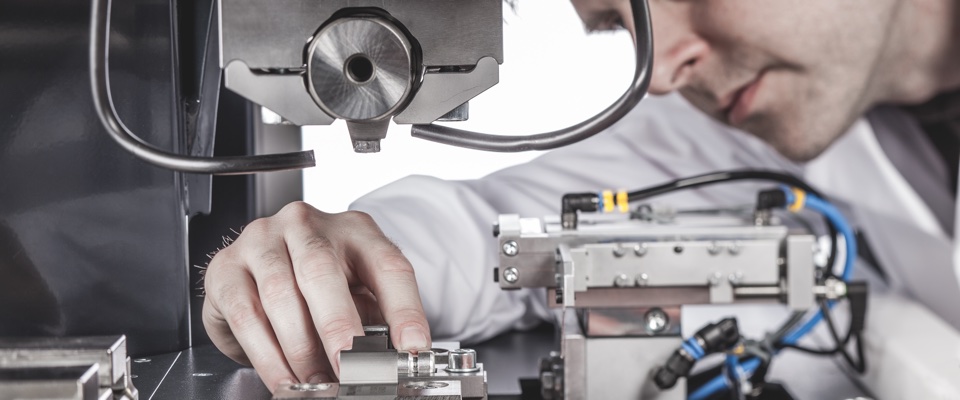

MPX HD超聲波印刷機系列

MPX HDPowerWheel®

金屬焊接

優勢一覽

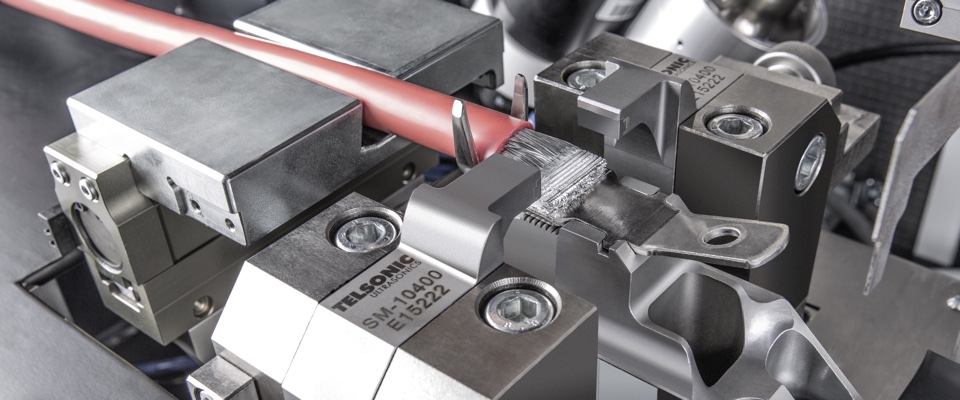

將銅和鋁電纜焊接到觸點
6.5 kWPowerWheel®焊接功率
4500 N大壓力
出色的工具可及性
易于通過觸摸屏進行操作
高水平的健康與安全

動力輪®采用一種新的由一個扭轉共振激發超聲波發生器的振蕩行為。焊接運動直接在焊接過程中發生搖擺，滾動運動。這樣可以確保大振幅始終位于焊接表面的中心，并且可以精確施加功率。例如，使用線束連接時，PowerWheel®技術可以使端子焊接的焊接高度更高，焊接寬度可以縮小30％，而不會損失工藝強度。該動力輪®技術能夠材料，節省安裝面積和成本。

應用與行業

堅固的MPX HD超聲波焊接壓力機可用于各種尺寸的應用。借助4.5 kN的按壓力和6.5 kW的焊接功率，可覆蓋絞合線端子焊接的整個范圍。本機特別適用于銅和鋁導線以及用于與高達85毫米電池應用的高電壓應用2鋁和60mm 2銅線。MPX HD印刷機適合汽車行業的批量生產。

特點與優勢
