PROVERTHA 德國品牌 M12電源360°電纜屏蔽層 電纜接頭



帶電纜接頭的M12 Power L代碼

360°電纜屏蔽層7-14 mm /導體0.5-2.5 mm ²

PROVERTHA 德國品牌 M12電源360°電纜屏蔽層 電纜接頭

技術指標
機械壽命	250或500次插拔
溫度范圍	-40°C+ 125°C
允許水分	+ 25°C時大75％，無冷凝
保護	IP 67
外殼材料	Zn合金
電纜	電纜應力消除
電纜外徑	7-14毫米
電線連接/橫截面	D 1.5qmm和Ltg橫截面2.5 qmm

壓接連接器600V

D-Sub 600V電源壓接連接器

對于機加工或沖壓觸點

標稱電壓	630伏
額定浪涌電壓	過電壓類別I：2,5 kV / II：4 kV
內恩斯特倫	機加工：20 A /沖壓：18 A
溫度范圍	-55°C+125°C

PROVERTHA 德國品牌 M12電源360°電纜屏蔽層 電纜接頭

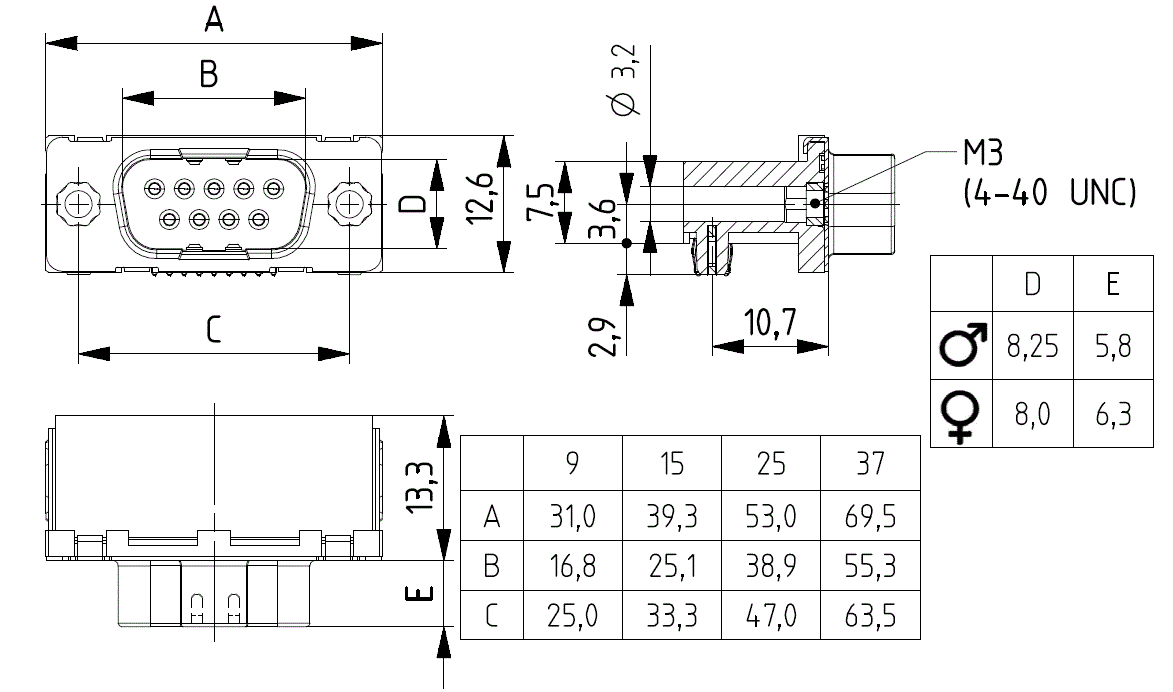

TMC D-Sub Pressfit 90°歐式螺紋

TMC D-Sub Pressfit 90°歐式螺紋

安裝高度3.6毫米



技術特點

-根據IEC 802-3（DIN 41652）的設計
-安裝高度為3.6毫米的歐式-角形
壓入連接
-彈性認證的壓入區-
集成了用于自動拾取和放置的夾爪表面-UNC
4-40或M3螺紋
-引腳和插座版本-
極數： 9/15/15/37
-UL認證

電流容量	3.5安
R通道/ R絕緣	≤25mΩ/≥5GΩ
測試電壓	1 KV /交流電
溫度范圍	-55°C+ 125°C

PROVERTHA 德國品牌 M12電源360°電纜屏蔽層 電纜接頭

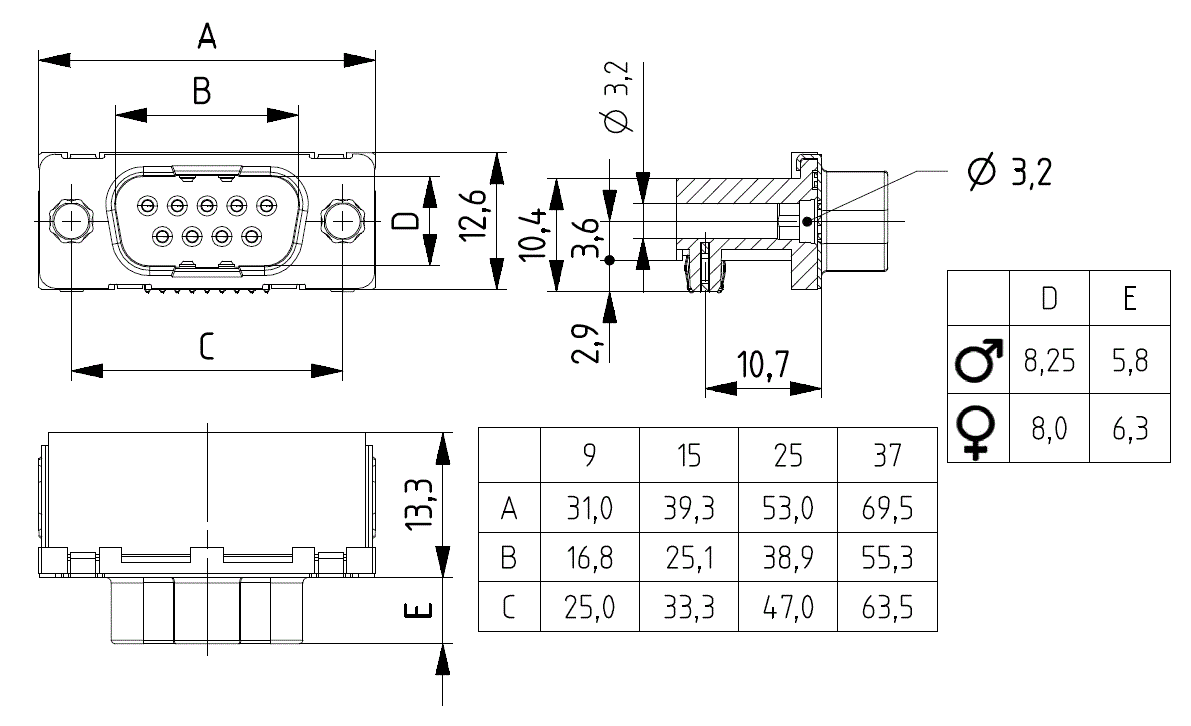

TMC D-Sub Pressfit 90°歐式通孔

TMC D-Sub Pressfit 90°歐式通孔

安裝高度3.6毫米



技術特點

-根據IEC 802-3（DIN 41652）的設計
-安裝高度為3.6 mm的歐式-角形
壓入連接
-彈性認證的壓入區-
集成了用于自動拾取和放置的夾爪表面-?3.2的通
孔
-引腳和插座版本
-極數：9 / 15/15/37
-UL認證

電流容量	3.5安
R通道/ R絕緣	≤25mΩ/≥5GΩ
測試電壓	1 KV /交流電
溫度范圍	-55°C+ 125°C

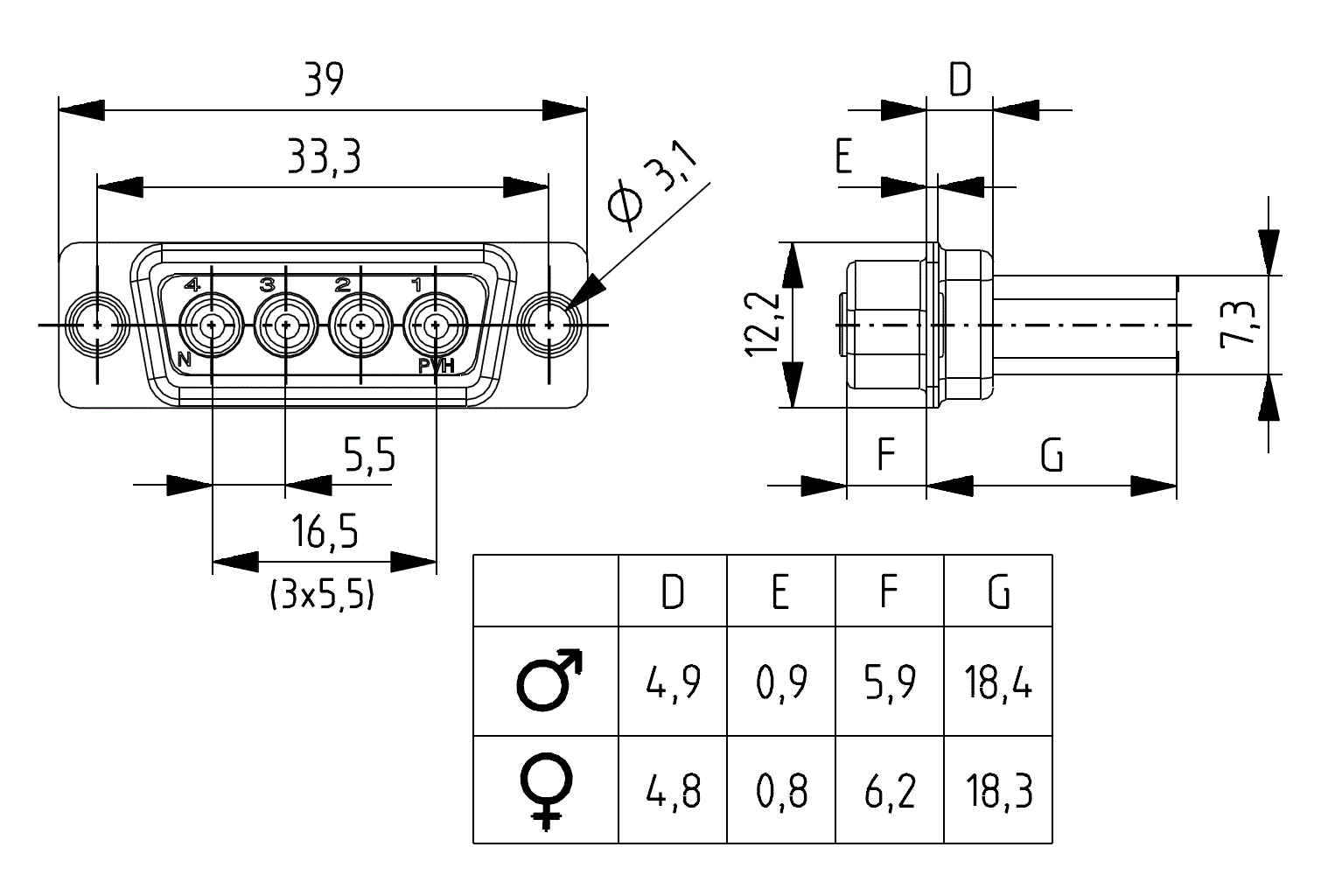

D-Sub連接器600V焊針180°

D-Sub連接器600V焊接引腳180°

• 男女版
• 直彎式焊針觸點，可提供高載流量
• 在鎳阻擋層上接觸鍍金
• 堅固的金屬支架可確保可靠地吸收配合力和取消配合力
• 鎖定夾作為選項安全定位和焊料之前在PCB上的固定
  過程
• 安裝開孔 到15極D-Sub

技術數據



電氣數據

• 工作電壓：630 V
• 過電壓類別：
  I：2.5 kV；II：符合4 kV 符合EC 60664
• 間隙/爬電距離：1.8毫米/3.2毫米
• 污染度：1
• 額定電流：
  旋轉觸點：20 A
  沖壓觸點：16 A

機械數據

• 端接樣式：
  壓接，PCB 90°，PCB 180°
• 導線橫截面：AWG 20- AWG 12
• 溫度范圍：-55°C+ 125°C
• 配合循環：
  旋轉觸點：200（2類）
  沖壓觸點：10

用料

• 絕緣子：PA GF UL 94-V0
• 觸點：
  觸點材料：銅合金
  夾子材料：銅鈹合金
  電鍍：
  旋轉觸點：
  鎳阻擋層上的金
  沖壓觸點：鍍錫
  其他要求的鍍層

TMC D-Sub Pressfit 90°歐式螺栓

TMC D-Sub Pressfit 90°歐式螺栓

安裝高度3.6毫米



技術特點

-符合IEC 802-3（DIN 41652）的設計
-安裝高度為3.6毫米的歐式-角形
壓入連接
-彈性認證的壓入區-
集成了抓爪表面，可自動拾取和放置
-UNC 4-40或M3螺栓
-插針和插座版本-
極數： 9/15/15/37
-UL認證

電流容量	3.5安
R通道/ R絕緣	≤25mΩ/≥5GΩ
測試電壓	1 KV /交流電
溫度范圍	-55°C+ 125°C

壓接連接器600V

D-Sub 600V電源壓接連接器

對于機加工或沖壓觸點

標稱電壓	630伏
額定浪涌電壓	過電壓類別I：2,5 kV / II：4 kV
內恩斯特倫	機加工：20 A /沖壓：18 A
溫度范圍	-55°C+125°C

PROVERTHA 德國品牌 M12電源360°電纜屏蔽層 電纜接頭
