PROVERTHA德國連接器D-Sub電纜連接 M12接 色環

M12 B Profibus電纜連接器Crimp KV

M12 B Profibus電纜連接器Crimp KV

寬電纜夾緊面積

具有B編碼的5針M12 KV和電纜密封套，具有46.5毫米和5.59毫米的兩個非常寬的電纜夾持范圍，以及完全屏蔽的外殼和屏蔽的應力消除裝置，是所有常見電纜（例如Profibus應用）的可靠通用解決方案。

技術特點

• 電纜夾緊范圍非常大：4-9 mm
  2個版本：4-6.5 mm和5.5-9 mm
• 引腳和插座版本
• 信號和電源觸點的觸頭版本
  信號：AWG 20-22和AWG 22-24 /電源：AWG 19-21
• 編碼：B碼5針
• 得益于特殊的全金屬外殼和堅固的全屏蔽應變消除，有效的360°EMI / RFI屏蔽。
• 由于零件少，易于組裝
• 尺寸緊湊，直徑小
• M12組合螺母，帶六角滾花，以規定的扭矩擰緊
• 帶有PU 50的大包裝作為散裝在塑料袋中的單個零件
• 號 對于PU 50：索引：-050（根據項目編號）B.42-100123-050

PROVERTHA德國連接器D-Sub電纜連接 M12接 色環

可提供用于識別我們的M12連接器的彩色環。通過的顏色編碼，相鄰的接口尤其可以可靠且毫不含糊地彼此連接。編碼環有藍色，黃色，黑色和綠色。PROVERTHA圓形連接器始終確保可靠的信號傳輸，即使在極端的工業條件下也是如此。

在彩色環的幫助下，可以對連接器進行標記，以使它們可以被識別或更好地相互區分。

這對于不同的網絡和狹窄的空間尤其有利。例如，當用于鐵路工程時，包含控制，氣候和光線的網絡通信可以用一種顏色編碼，監視攝像機的網絡可以用另一種顏色編碼，而帶有WiFi的信息娛樂系統則可以用第三種顏色編碼。這樣，可以特別快速地分配每個連接器，這極大地方便了系統的維護和修理。這些實用的彩色編碼環在其他具有相鄰接口的區域中也很有用

M12 B5 90°壓接法蘭

D-SUB連接器標準壓接


D-SUB連接器，帶壓鉚釘?shù)臉藴蕢航?br />

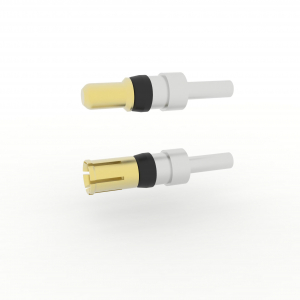

壓接觸點轉


壓接端子蓋章

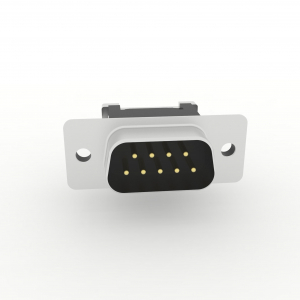

D-SUB連接器標準焊料桶連接


D-SUB連接器標準長焊桶連接


D-SUB連接器標準繞線


具有雙觸點的IDC連接器

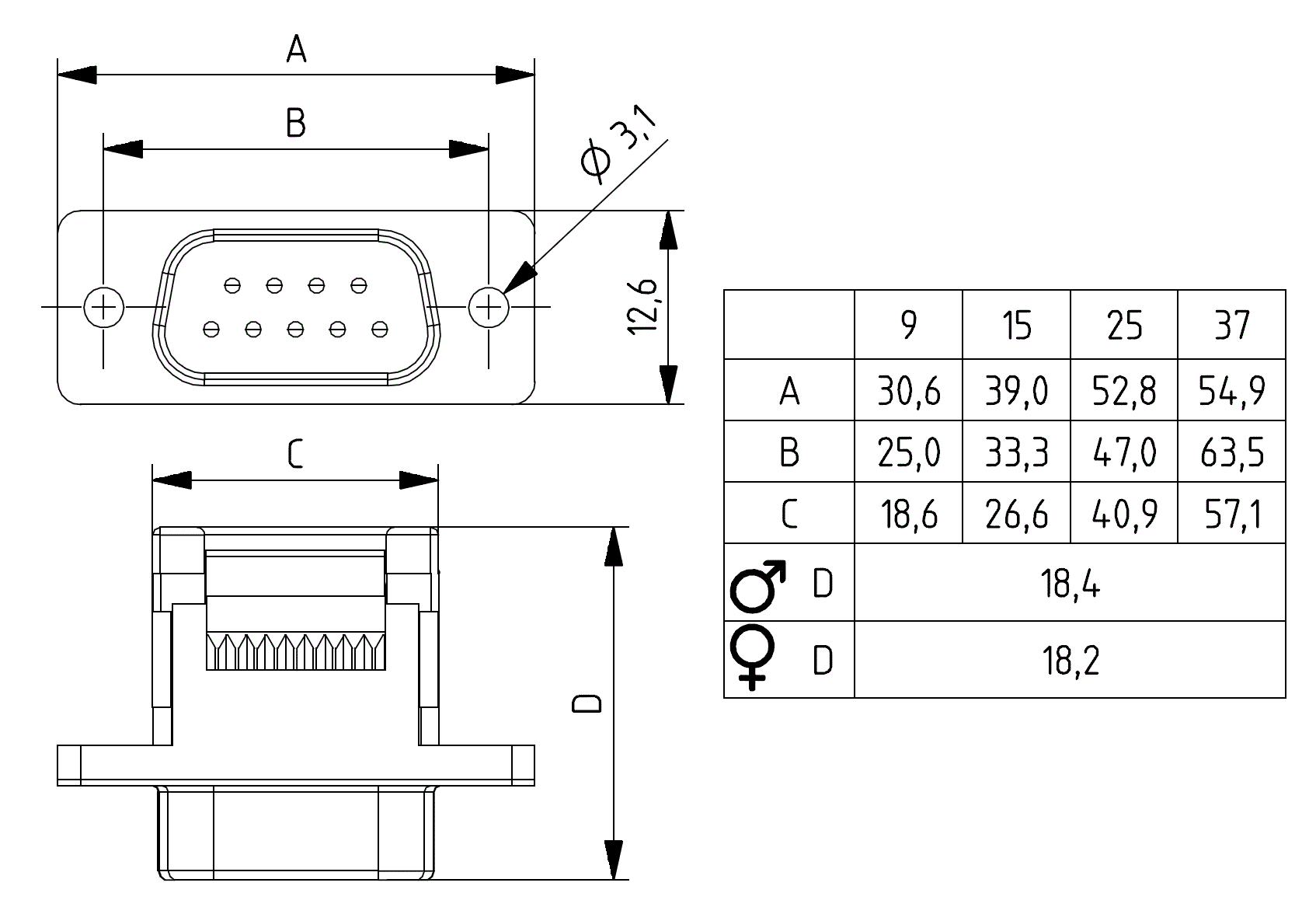

IDC連接器

–標準連接器
–適用于各種標準引擎蓋
–鍍錫外殼
–質量等級3
–帶應力消除
–根據要求帶螺紋鉚釘

標稱電流	1個
測試電壓	500 V /交流電
溫度范圍	-55°C+ 105°C
塑膠材質	熱塑性UL 94 V-0

緊湊的360°EMI / RFI M12 B-5 Profibus 90°壓接CF

• 防振彎角M12 Profibus現場連接
• 可靠，無差錯的數據傳輸滿足高要求
• 帶壓接法蘭的屏蔽和消除應力的振動
• 可自由選擇的90°電纜出口，帶有8個編碼位置（8×45°）
• 組裝時易于調節電纜出口
• 帶有壓接觸點的網絡可確保高度安全
• 緊湊的尺寸，適用于安裝空間較小的應用
• 全金屬外殼可防止干擾和惡劣環境
• M12鎖緊系統，帶六角組合滾花，可實現規定的擰緊扭矩
• 由于零件少，易于組裝
• 帶有PU 50的大包裝作為散裝在塑料袋中的單個零件
• 號 對于PU 50：索引：-050（根據項目編號）B.42-12001-050



連接器	符合IEC 61076-2-101的M12
編碼極數	乙
電流容量	4個
Bemessungaspannung	直流60 V

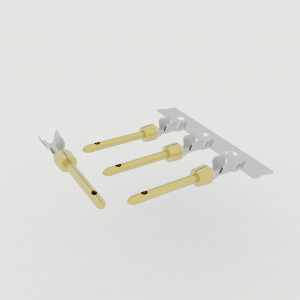

壓接端子高密度沖壓

載流量	3個
導線截面	AWG 24-28
材料	銅合金鍍金



• 銅合金中的高精度接觸點
• 高密度壓接連接器中的安全卡扣鎖定
• 選擇性鍍金
• 可根據要求提供各種電鍍選項，以滿足不同的使用壽命要求
• 導線截面：AWG 24-28

PROVERTHA德國連接器D-Sub電纜連接 M12接 色環
