国产三线在线,亚洲久草在线视频,9久re热视频在线精品,久久久xxx

唐山高強(qiáng)無收縮灌漿料價(jià)格（13718243989）



水泥基灌漿材料試驗(yàn)規(guī)定 水泥基灌漿材料是由水泥、集料（或不含集料）、外加劑和礦物摻合料等原材料，經(jīng)工業(yè)化生產(chǎn)的具有合理級(jí)配的干混料。加水拌合均勻后具有可灌注的流動(dòng)性、微膨脹、高的早期和后期強(qiáng)度、不泌水等性能。用時(shí)只需加水?dāng)嚢璞憧沙蔀榫鶆颉⒊矶冗m宜、能滿足施工要求的具有自流平性的高強(qiáng)無收縮灌漿料。 水泥基灌漿材料分為Ⅰ類、Ⅱ類、Ⅲ類和Ⅳ類。Ⅰ類、Ⅱ類和Ⅲ類的最大集料粒徑為≤4.75mm，包括水泥凈漿；Ⅳ類的最大集料粒徑為＞4.75mm且≤16mm。 適用范圍：地腳螺栓錨固、設(shè)備基礎(chǔ)或鋼結(jié)構(gòu)柱腳底板的灌漿、混凝土結(jié)構(gòu)加固改造及后張預(yù)應(yīng)力混凝土結(jié)構(gòu)孔道灌漿。

一、建筑工程的后張預(yù)應(yīng)力混凝土結(jié)構(gòu)孔道灌漿用水泥凈漿（不含骨料）的檢測(cè)規(guī)定 優(yōu)先執(zhí)行強(qiáng)制性標(biāo)準(zhǔn)《混凝土結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范》（GB 50204-2015）中6.5節(jié)的規(guī)定。

（一）材料檢測(cè) 1、3h自由泌水率宜為0%，且不應(yīng)大于1%，泌水應(yīng)在24h內(nèi)全部被水泥漿吸收；

2、水泥漿中氯離子含量不應(yīng)超過水泥重量的0.06%；

3、當(dāng)采用普通灌漿工藝時(shí)，24h自由膨脹率不應(yīng)大于6%；當(dāng)采用真空灌漿工藝時(shí)，24h自由膨脹率不應(yīng)大于3%。 檢測(cè)頻次：同一配合比檢查一次。
（二）施工過程檢測(cè) 試件抗壓強(qiáng)度檢驗(yàn)應(yīng)符合下列規(guī)定：

1、組批原則：每工作班留置一組試件；

2、試件尺寸及每組試件數(shù)量：70.7mm的立方體試件，6個(gè)；

3、試件養(yǎng)護(hù)方式和齡期：標(biāo)準(zhǔn)養(yǎng)護(hù)28d；

4、強(qiáng)度計(jì)算：試件抗壓強(qiáng)度應(yīng)取6個(gè)試件的平均值；當(dāng)一組試件中抗壓強(qiáng)度最大值或最小值與平均值相差超過20%時(shí)，應(yīng)取中間4個(gè)試件強(qiáng)度的平均值。

5、結(jié)果評(píng)定：現(xiàn)場(chǎng)留置的灌漿用水泥漿試件的抗壓強(qiáng)度不應(yīng)低于30MPa。
二、含或不含粗骨料的水泥基灌漿材料的檢測(cè)規(guī)定 可以執(zhí)行推薦標(biāo)準(zhǔn)《水泥基灌漿材料應(yīng)用技術(shù)規(guī)范》（GB/T 50488-2008）。

1、原材料的進(jìn)場(chǎng)檢測(cè) 每200t為一個(gè)取樣單位，不足200t也按一批論。

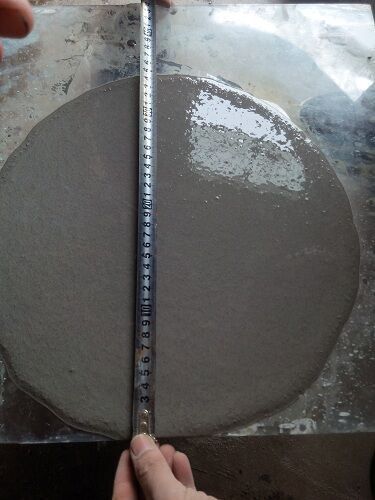

（1）常溫季節(jié)和常規(guī)的施工環(huán)境，檢測(cè)參數(shù)為：流動(dòng)度、豎向膨脹率、抗壓強(qiáng)度、鋼筋銹蝕和泌水率；

（2）冬季施工期間，在（1）基礎(chǔ)上，增加規(guī)定負(fù)溫（-5℃、-10℃）下的抗壓強(qiáng)度比（R7、R-7+28和R-7+56）；

（3）用于高溫環(huán)境的，在（1）基礎(chǔ)上，增加抗壓強(qiáng)度比和熱震性。

2、施工過程的檢測(cè) （1）試塊留置

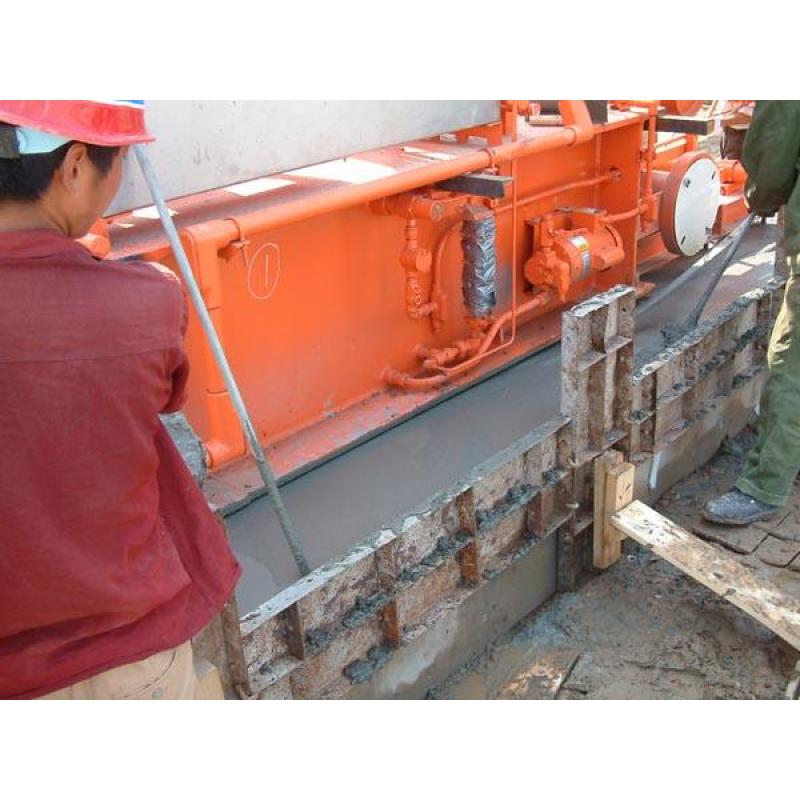

灌漿施工時(shí)，每50t作為一個(gè)檢驗(yàn)批，不足50t也按一批論。每一檢驗(yàn)批均應(yīng)留置抗壓強(qiáng)度試件，其中 ①標(biāo)準(zhǔn)養(yǎng)護(hù)條件下的試件不少于3組，分別檢驗(yàn)1d、3d和28d強(qiáng)度； ②同條件養(yǎng)護(hù)試件的數(shù)量根據(jù)實(shí)際需要確定； ③冬季施工尚應(yīng)增加抗凍臨界強(qiáng)度試件，抗凍臨界強(qiáng)度為5.0MPa。 （2）試塊規(guī)格 ① 水泥基灌漿材料的最大集料粒徑≤4.75mm時(shí)，采用水泥膠砂試模（40×40×160mm3）成型試體。每組試塊成型三條試體。一般情況下，標(biāo)準(zhǔn)養(yǎng)護(hù)試件只留置28d齡期的； ② 水泥基灌漿材料的最大集料粒徑為＞4.75mm且≤16mm時(shí), 采用混凝土試模（100×100×100mm3）成型，每組試塊成型三個(gè)試塊。一般情況下，標(biāo)準(zhǔn)養(yǎng)護(hù)試件只留置28d齡期的。 （3）試塊成型方法 灌漿料直接注入試模直至與試模上邊緣平齊。使用水泥膠砂試模成型試體時(shí)無需振動(dòng)；采用混凝土試模成型試體時(shí)，適當(dāng)手工振動(dòng)。 （4）試塊強(qiáng)度折算 ① 使用水泥膠砂試模成型的試體試壓時(shí)，強(qiáng)度不需折算； ② 采用混凝土試模成型的試塊試壓時(shí)，按下表規(guī)定的折算系數(shù)折算。

100mm立方體試件的抗壓強(qiáng)度
與150mm
立方體試件的抗壓強(qiáng)度的折算系數(shù) 100mm立方體試件的抗壓強(qiáng)度（MPa） 折算系數(shù) 100mm立方體試件的抗壓強(qiáng)度 （MPa） 折算系數(shù) ≤55 0.95 76～85 0.92 56～65 0.94 86～95 0.91 66～75 0.93 ≥96 0.90
