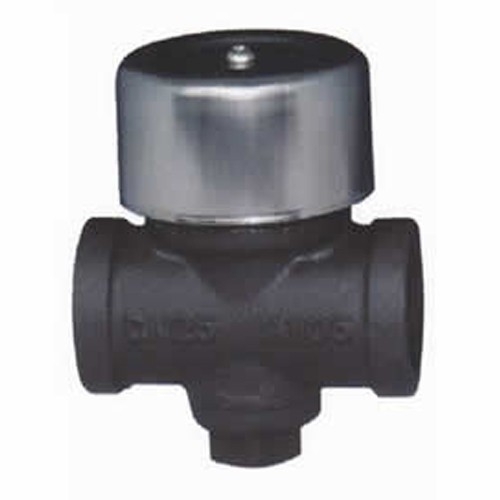

CS1969H熱動力圓盤式蒸汽疏水閥|動力疏水閥|蒸汽疏水閥

CS19/69H熱動力圓盤式蒸汽疏水閥/絲扣疏水閥產品工作原理：
  CS19/69H型圓盤式蒸汽疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。

  當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使CS19H型圓盤式蒸汽疏水閥閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。適用于高溫蒸汽主管線和過熱燕汽管網的阻汽排水。
CS19/69H熱動力圓盤式蒸汽疏水閥/絲扣疏水閥產品特點：

1、體積小，重量輕，不受安裝位置的限制。

2、全部材質均為不銹鋼件，經久耐用，耐腐蝕。

3、在室外不怕冷凍，能耐水擊，耐過熱。

4、過冷度為 8 ℃ ，漏汽率小于實際排量 3% ，最大背壓 50% 。

5、結構簡單，安裝維修方便。

性能參數/主要部件材料：

工作壓力范圍	0.05~6.4Mpa	最高允許溫度	325℃
閥體、閥蓋	WCB/304	閥片	2Cr13/304
閥座	2Cr13/304	過濾網	不銹鋼

 CS19/69H熱動力圓盤式蒸汽疏水閥/絲扣疏水閥產品主要尺寸：

型號、規格、外形尺寸表
型號	公稱通徑	L（mm）	H（mm）	H1（mm）	φ（mm）
16 CS19H 25 CS69H 40	15	90	110	50	53
	20	90	112	52	53
	25	90	118	56	53
	32	130	160	81	77
	40	130	160	81	77
	50	150	195	95	80
