TXKA37-TXKA107軸裝（空心軸）外形安裝尺寸

產品價格：￥100（人民幣）

規格：KB115

發貨地：上海

品牌：

最小起訂量：1件

QQ洽談點擊詢價 進入商鋪

上海楓信傳動機械有限公司

誠信商家

會員級別：鉆石會員

認證類型：企業認證

企業證件：通過認證

認證信息：上海楓信傳動機械有限公司

商鋪名稱：上海楓信傳動機械有限公司

聯系人：許文斌（先生）

聯系手機：

固定電話：

企業郵箱：2429437157@qq.com

聯系地址：上海嘉定區外岡工業園區

郵編：201806

聯系我時，請說是在線纜網上看到的，謝謝！

商品詳情

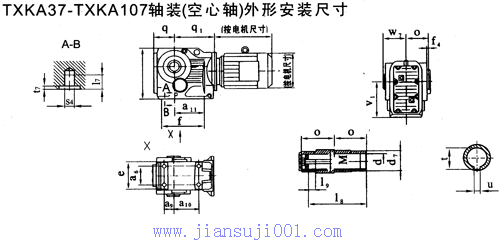

TXKA37-TXKA107軸裝（空心軸）外形安裝尺寸

型號	a₆	a₉	a₁₀	a₁₁	e	f	f₄	l₇	o	p₃	q	q₁	s₄	t₇	v₁	w₇	d	d₇	l₈	l₉	t	u	M
TXKA37	60	35	82	97	100	147	2.5	20	60	164	71	139	M10	4	100	63	30	45	105	17	33.3	8	M10
TXKA47	70	40	100	115	110	170	3	20	75	185	77	166	M10	4	112	78	35	50	132	22	38.3	10	M10
TXKA57	88	47	105	120	122	182	3	25	83	215	96	173	M12	5	132	86	40	55	142	29	43.3	12	M12
TXKA67	88	42	110	125	130	182	3.5	25	90	226	94	179	M12	5	140	94	40	55	156	29	43.3	12	M16
TXKA77	102	48	122	139	154	204	4	32	105	286	110	202	M16	6	180	108	50	70	183	32	53.8	14	M16
TXKA87	118	65	160	190	170	280	4	32	120	338	132	257	M16	6	212	123	60	85	210	36	64.4	18	M20
TXKA97	160	83	165	190	226	298	4	36	150	414	158	277	M20	6	265	153	70	95	270	34	74.9	20	M20
TXKA107	190	100	190	230	266	370	2.5	44	175	500	196	341	M24	8	315	178	90	118	313	40	95.4	25	M24

TXKA127-TXKA157軸裝（空心軸）外形安裝尺寸

型號	a₁	a₂	a₃	b	b₀	c	e	f	f₀	f₄	h	n	n₀	o	p₃	q	q₁	s	w₇	d	d₇	l₈	l₉	t	u	M
TXK127	330	115	110	350	420	45	400	445	526	2.5	375	110	111	205	592	225	390	39	208	100	135	373	38	106.4	28	M24
TXK157	420	140	130	380	500	50	500	480	634	0	450	115	130	250	705	280	426	39	253	120	155	460	36	127.4	32	M24

*電機尺寸參見附頁，括號內尺寸為參考尺寸
