MNAZ47、MNAZ57、MNAZ67、MNAZ77、MNAZ8

產品價格：￥100（人民幣）

規格：KB115

發貨地：上海

品牌：

最小起訂量：1件

QQ洽談點擊詢價進入商鋪

上海楓信傳動機械有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：上海楓信傳動機械有限公司

商鋪名稱：上海楓信傳動機械有限公司

聯系人：許文斌（先生）

聯系手機：

固定電話：

企業郵箱：2429437157@qq.com

聯系地址：上海嘉定區外岡工業園區

郵編：201806

聯系我時，請說是在線纜網上看到的，謝謝！

商品詳情

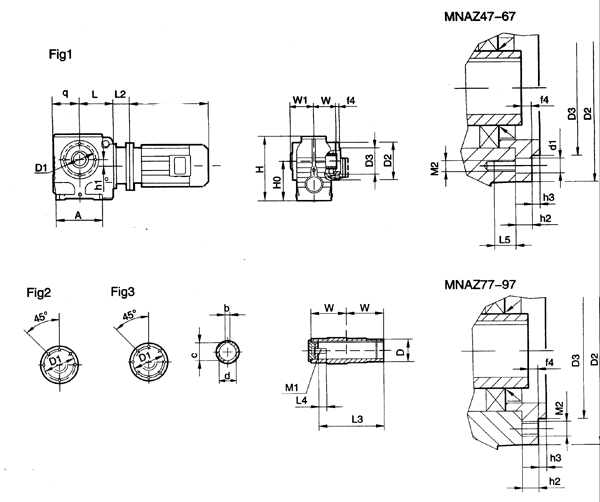

MNAZ系列圓柱蝸桿減速機的安裝尺寸

圓柱蝸桿減速機的安裝尺寸

型號	安裝尺寸						軸伸尺寸						外形尺寸
	H0	D1	Fig	f4 L5	h2 h3	M2 d1	d	b	c	L3	L4	M1	h1 H	W1 W	q L	D2 D3	D A	L2
MNAZ47	100	115	1	8.5 12	11 3	M8 9	25H7	8	28.3	105	17	M10×25－8.8	9.0 179	63 60	75 96	130 95j6	45 127	電機尺寸
							30H7	8	33.3	105	17	M10×25－8.8
MNAZ57	112	102	2	8 12	11 3	M8 9	30H7	8	33.3	132	17	M10×25－8.8	21.0 189	78 75	80 107	120 80j6	50 146
							35H7	10	38.3	132	22	M12×30－8.8
MNAZ67	140	130	1	9.5 20	13 3.5	M12 13.5	40H7	12	43.3	144	29	M16×40－8.8	26.3 238	87 84	107 143	155 105j6	65 182
							45H7	14	48.8	144	29	M16×40－8.8
MNAZ77	180	155	3	14.5 —	18.5 4	M12 —	50H7	14	53.8	183	32	M16×45－8.8	40.4 301	108 105	125 162	180 125j6	80 204
							60H7	18	64.4	180	37	M20×50－8.8
MNAZ87	225	180	3	18.5 —	23.5 5	M16 —	60H7	18	64.4	220	36	M20×50－8.8	39.6 368	128 125	150 190	215 150j6	95 260
							70H7	20	74.9	220	34	M20×50－8.8
MNAZ97	280	220	3	18.5 —	23.5 5	M16 —	70H7	20	74.9	260	34	M20×50－8.8	59.1 455	149 145	180 240	260 180j6	120 301
							90H7	25	95.4	255	41	M24×60－8.8
