盤點條屏LED電子屏制作調試要點

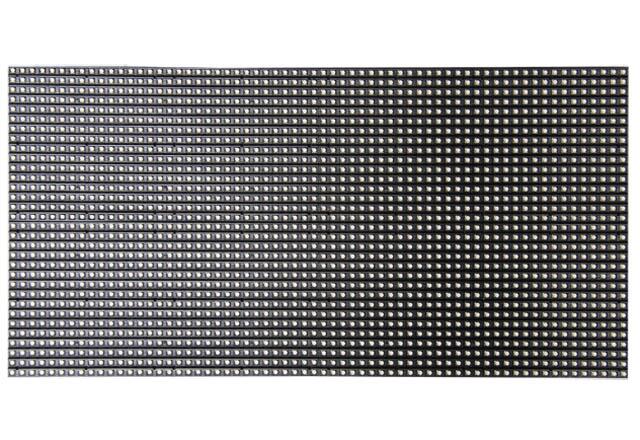

點陣LED電子屏的電路構成點陣電子屏采用列掃描、直接送行顯示碼的方式工作，如果微處理器有足夠大的驅動能力和足夠多的I/o口，就可以直接驅動LED電子屏。但是為了能用AT89552單片機來控制它，則需要再加一些驅動電路和譯碼電路，以提供足夠的驅動能力井簡化與單片機的連接。
行驅動電路使用兩片74HC245。這是比較常用的驅動芯片。當DIR接高電平時，A端為輸入端，B端為翰出端。濟南led顯示屏安裝www.sdledlight.com
列掃描電路則利用了兩片4/16線譯碼器74LS154、U4、 U5分別對應左、右屏。A，B，C，D為輸入端，YO-Y15為輸出端。此外，還有CSI、CS2兩根線分別使能左、右屏譯碼器，也就是使能左、右屏。CSI. CS2低電平使能。
