產品型號：GNS-Y05
產品量程：0～1,2.2,3.3,4.7...100,150t
產品介紹

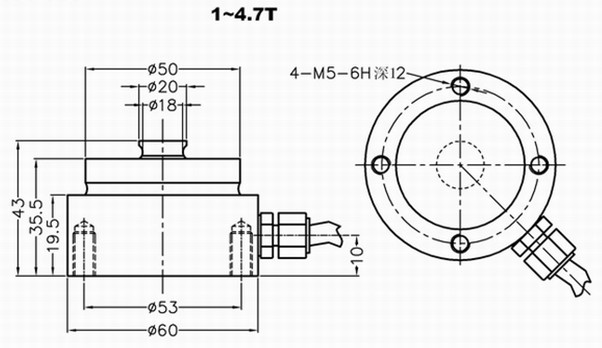

外形尺寸：

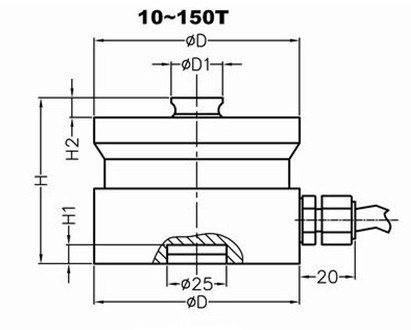

對應尺寸:（10-150t）
|
額定載荷 |
D1 |
D |
H |
H1 |
H2 |
|
10-22 |
30 |
75 |
50 |
7 |
6．5 |
|
33 |
40 |
95 |
65 |
7 |
10 |
|
47 |
60 |
130 |
75 |
7 |
14 |
|
68 |
60 |
130 |
85 |
7 |
14 |
|
100 |
70 |
150 |
90 |
7 |
16 |
|
150 |
70 |
150 |
100 |
7 |
16 |

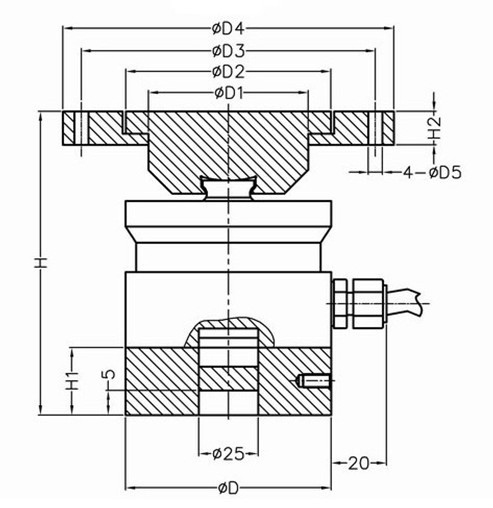

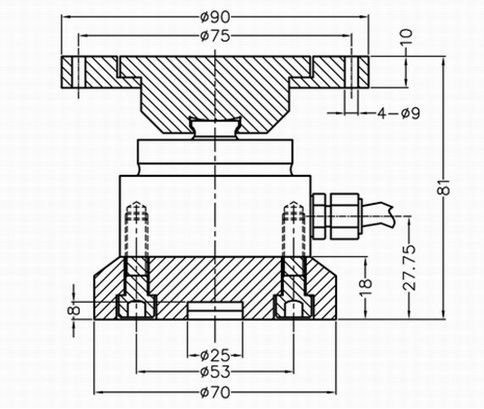

帶附件尺寸圖（10-150t）：
加附件對應尺寸:（10-150t）
|
額定載荷 |
D1 |
D |
D2 |
D3 |
D4 |
H |
H1 |
D5 |
H2 |
|
10-22 |
45 |
75 |
55 |
80 |
100 |
95 |
20 |
11.5 |
10 |
|
33 |
58 |
95 |
68 |
95 |
120 |
120 |
25 |
13 |
12 |
|
47 |
80 |
130 |
92 |
130 |
170 |
140 |
30 |
17.5 |
20 |
|
68 |
80 |
130 |
92 |
130 |
170 |
150 |
30 |
17.5 |
20 |
|
100 |
100 |
150 |
110 |
150 |
200 |
177 |
40 |
25 |
22 |
|
150 |
100 |
150 |
110 |
150 |
200 |
187 |
40 |
25 |
22 |
|
注：定位銷的高度為10mm，建議客戶安裝底板打孔深6mm |
|||||||||
技術參數：
|
額定載荷 Rated capacities(Emax) |
1,2.2,3.3,4.7,10,15,22,33,47,68,100,150t |
|
靈敏度Sensitivity |
2.85±0.015mV/V |
|
綜合誤差 Total error |
±0.03 %F.S |
|
蠕變(30分鐘)Creep error(30min) |
±0.03 %F.S |
|
零點平衡 Zero balance |
±1 %F.S |
|
零點溫度影響 TCO |
±0.03 %F.S/10℃ |
|
輸出溫度影響 TC SPAN |
±0.03 %F.S/10℃ |
|
輸入阻抗 Input impedance |
1450±20Ω |
|
輸出阻抗 Output impedance |
1402±5Ω |
|
絕緣電阻Insulation impedance |
≥5000MΩ |
|
溫度補償范圍Temperature range,compensated |
-10℃～+40℃ |
|
工作溫度范圍Temperature range,operating |
-30～+70℃ |
|
安全過載Maximum safe overload |
150%F.S |
|
極限過載Ultimate overload |
200%F.S |
|
推薦激勵電壓Excitation,recommend |
10~12V DC |
|
最大激勵電壓Excitation maximum |
15V DC |
|
密封等級 Protection Class |
IP67 |
|
材質 Construction |
合金鋼Alloy Steel;不銹鋼Stainless Steel |
|
電纜 Cable |
Length:8/12/16m Diameter: Ф6mm |
