產品型號：GNS-L313
產品量程：5-3000kg
產品特點及用途：
本產品可以分別測出空間三個方向的受力，具有高靈敏度，相互干擾小等優點；可應用于銑床磨床加工過程中刀具三個方向受力檢測，機器人拋光三軸力的檢測。

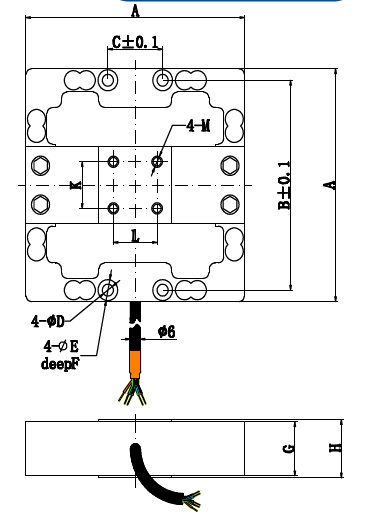

產品尺寸圖：
對應尺寸：
|
受力方向 |
Range |
材料 |
A |
B |
C |
D |
E |
F |
L |
K |
G |
H |
M |
Weight |
|
X |
5/10/20/30/50/100 /200/300/500kg |
100kg以下鋁合金 100kg以上合金鋼 |
120 |
108 |
30 |
6.1 |
10.5 |
8 |
24 |
24 |
28 |
30 |
6 |
|
|
Y |
||||||||||||||
|
Z |
10/20/30/50/100 /200/500/1000kg |
|||||||||||||
|
X |
300/5000/1000 / 2000/2500kg |
合金鋼或不銹鋼 |
160 |
110 |
26 |
12.1 |
20 |
16 |
28 |
28 |
62 |
66 |
10 |
|
|
Y |
||||||||||||||
|
Z |
500/1000/1500/ 2000/2500/3000kg |
技術參數：
|
量程 Capacity |
5-3000kg, 詳見上表 |
材質 Material |
不銹鋼 Stainless Steel |
|
輸出靈敏度 Rated Output |
1.0-1.5mV/V |
輸出電阻 Output Impedance |
700（350）± 3Ω |
|
零點輸出 Zero Balance |
± 2 % F.S. |
絕緣電阻 Insulation |
≥5000MΩ/100VDC |
|
非線性 Non-linearity |
1.0% F.S. |
使用電壓 Recommended Excitation |
5-10V |
|
滯后 Hysteresis |
1.0% F.S. |
最大使用電壓 Maximum Excitation |
15V |
|
重復性 Repeatability |
0.5% F.S. |
溫度補償范圍 Compensated Temp Range |
- 10 ~ 60 ℃ |
|
蠕變 （30分鐘） Creep (30min) |
0.5% F.S. |
工作溫度 范圍 Operating Temp Range |
- 20 ~ 80 ℃ |
|
溫度靈敏度漂移 Temp Effect on Output |
0.05% F.S. / 10 ℃ |
安全超載 Safe Load Limit |
150% |
|
零點溫度漂移 Temp Effect on Zero |
0.05% F.S. / 10 ℃ |
極限超載 Ultimate Load Limit |
200% |
|
輸入電阻 Input Impedance |
750（385）±5Ω |
電纜線尺寸 Cable Size |
φ6x 3m |
|
電纜線連接方式 Wire Connection |
可按需定制 as request |
||
