CD超高真空擋板閥
CD型超高真空擋板閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣
或非腐蝕性氣體。
主要技術性能
|
適用范圍： |
105~6.7x10-7Pa |
|
閥門漏率： |
≤1.3x10-7 Pa.L/S |
|
適用溫度： |
-30~+400℃ |
|
安裝狀態： |
任意 |
主要零件材料
閥體、閥桿、：不銹鋼；閥蓋：特殊合金
密封件：無氧銅、波紋管（軸封）

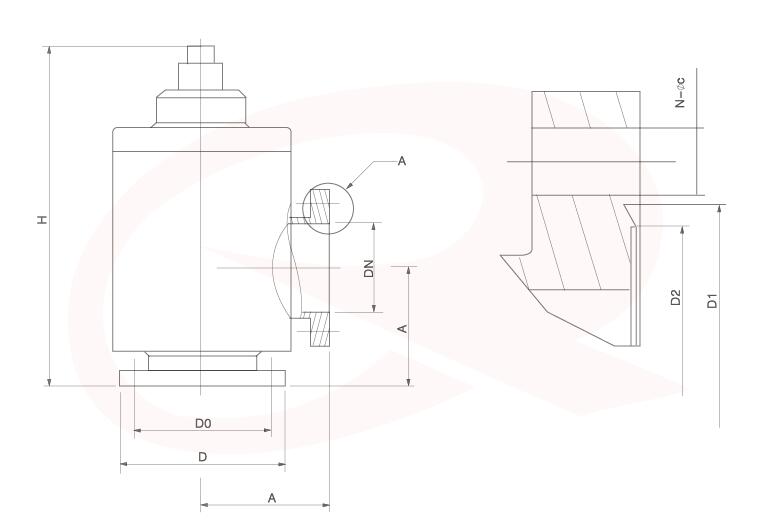

外形及連接尺寸(mm)
|
型號 |
DN |
D |
Do |
D1 |
D2 |
A |
H |
n- Φc |
法蘭標準 |
|
CD-J16 |
16 |
34 |
27 |
21.4 |
18 |
38 |
160 |
6-Φ4.3 |
GB6071/CF |
|
CD-J25 |
25 |
60 |
47 |
39 |
34 |
50 |
185 |
6-Φ6.6 |
|
|
CD-J40 |
40 |
70 |
58.7 |
48.3 |
42 |
63 |
210 |
6-Φ6.6 |
|
|
CD-J50 |
50 |
86 |
72.4 |
61.6 |
55.6 |
80 |
235 |
8-Φ8.4 |
|
|
CD-J63 |
63 |
114 |
92.2 |
82.4 |
77 |
90 |
260 |
8-Φ8.4 |
|
|
CD-J80 |
80 |
130 |
110 |
99 |
93 |
100 |
285 |
16-Φ8.4 |
