CCD電動超高真空插板閥
CCD電動超高真空插板閥是通過電動裝置驅動閥桿帶動閥板作上下運動，達到閥門的開啟或關閉。閥門用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。
帶反饋信號裝置。
真空插板閥主要技術性能
|
適用范圍：Applicability |
105～1.3×10-7Pa(DN≤200) |
|
閥門漏率：Valve Leak Rate |
≤1.3×10-8Pa.L/S.(DN≤200) |
|
適用溫度：Applicable Temperature |
-30～+150℃ |
|
閥門開啟時閥板兩側的壓差：The differential pressure between the two sides of valve disc upon valve opening: |
≤2.7×103Pa. |
|
安裝狀態(tài)：Mounting State |
豎直或水平 |
|
電壓：Power Supply |
AC220V/50Hz |
主要零件材料
閥體、閥板：不銹鋼
密封件：氟橡膠、波紋管(軸封)、丁腈橡膠。

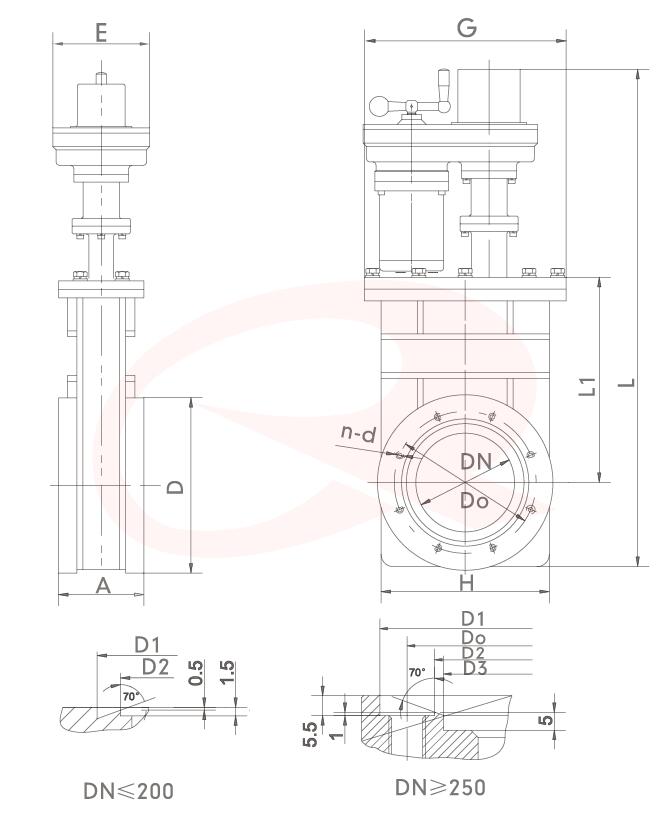

外形及連接尺寸(mm)
|
Model 型號 |
DN |
A |
H |
D |
Do |
D1 |
D2 |
L |
L1 |
G |
E |
n-d |
|
CCD-50 |
50 |
60 |
92 |
89 |
72.4 |
61.6 |
55.6 |
515 |
153 |
220 |
124 |
8-M8 |
|
CCD-63 |
63 |
65 |
105 |
114 |
92.1 |
82.6 |
76.6 |
566 |
180 |
220 |
124 |
8-M8 |
|
CCD-80 |
80 |
65 |
130 |
130 |
110 |
99 |
93 |
603 |
200 |
220 |
124 |
16-M8 |
|
CCD-100 |
100 |
70 |
152 |
152 |
130.2 |
120.7 |
114.7 |
653 |
267 |
220 |
124 |
16-M8 |
|
CCD-150 |
150 |
70 |
202 |
202 |
181 |
171.5 |
165.5 |
771 |
350 |
270 |
150 |
20-M8 |
|
CCD-200 |
200 |
80 |
251 |
253 |
231.8 |
222.3 |
216.6 |
889 |
424 |
270 |
150 |
24-M8 |
|
CCD-250 |
250 |
85 |
300 |
314 |
288 |
308 |
275 |
1127 |
574 |
350 |
200 |
24-M10 |
|
CCD-300 |
300 |
85 |
352 |
365 |
338 |
353 |
323 |
1197 |
613 |
400 |
200 |
32-M10 |
|
CCD-320 |
320 |
85 |
372 |
385 |
357 |
379 |
344 |
1220 |
613 |
440 |
200 |
36-M10 |
|
CCD-400 |
400 |
110 |
456 |
497 |
454 |
480 |
440 |
1480 |
810 |
536 |
200 |
36-M12 |
|
CCD-500 |
500 |
135 |
595 |
590 |
555 |
580 |
540 |
1580 |
870 |
640 |
220 |
40-M12 |
|
CCD-630 |
630 |
135 |
690 |
700 |
658 |
680 |
639 |
1730 |
960 |
780 |
220 |
40-M16 |
|
CCD-800 |
800 |
150 |
880 |
890 |
855 |
880 |
835 |
1960 |
1100 |
950 |
220 |
60-M16 |
