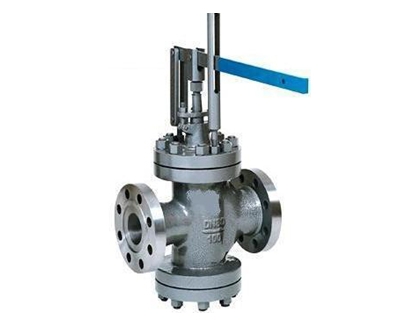

一、Y45H/Y杠桿式蒸汽減壓閥產品概述
Y45H/Y杠桿式蒸汽減壓閥主要由閥體、閥座、閥瓣等零件組成。采用雙閥座，雙錐體閥瓣的結構。采用壓力平衡式閥瓣、升降調節。其調節機構采用杠桿式，可配用DKJ型或其它型角行程電動執行器，實現遙控和自動控制。本系列產品的減壓比用0.6較為合適。
本產品主要用于蒸汽管路，調節壓力。廣泛應用在熱電聯產、輕紡、印染、石化、制糖等行業。
二、Y45H/Y杠桿式蒸汽減壓閥主要流量系數表(Cv)
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
20 |
25 |
50 |
60 |
70 |
110 |
150 |
230 |
420 |
540 |
710 |
1020 |
三、Y45H/Y杠桿式蒸汽減壓閥主要零部件材料表
|
零件名稱 |
零件材料 |
|
閥體閥蓋底蓋 |
WCB |
|
閥座 |
304 |
|
閥瓣 |
2Cr13 |
|
閥桿 |
2Cr13 |
|
墊片 |
柔性石墨/1Cr18Ni9 |
|
導向套 |
2Cr13 |
|
填料 |
柔性石墨 |
|
螺栓 |
35CrMoA |
|
螺母 |
45 |
四、Y45H/Y杠桿式蒸汽減壓閥主要技術參數及性能指標表
|
公稱壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼體試驗壓力(Mpa) |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封試驗壓力(Mpa) |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
|
最高進口壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口壓力范圍(Mpa) |
最佳減壓比0.6 |
|||||
|
滲漏量 |
0.5%QMax |
|||||
|
溫量-壓力等級 |
ANSI B16.34 |
|||||
五、Y45H/Y杠桿式蒸汽減壓閥主要外形尺寸表(PN1.6-4.0Mpa) 單位：mm
|
公稱通徑DN |
外形尺寸 |
||||
|
L |
L1 |
H |
H1 |
l |
|
|
50 |
300 |
150 |
520 |
190 |
565 |
|
65 |
340 |
170 |
540 |
205 |
650 |
|
80 |
380 |
190 |
555 |
215 |
650 |
|
100 |
400 |
215 |
580 |
240 |
800 |
|
125 |
430 |
225 |
620 |
275 |
800 |
|
150 |
450 |
230 |
650 |
320 |
800 |
|
200 |
500 |
260 |
790 |
340 |
800 |
|
250 |
550 |
285 |
850 |
370 |
800 |
|
300 |
750 |
395 |
940 |
460 |
900 |
|
350 |
850 |
445 |
990 |
530 |
900 |
|
400 |
950 |
550 |
1120 |
660 |
1000 |
|
500 |
1130 |
680 |
1660 |
800 |
1000 |
六、Y45H/Y杠桿式蒸汽減壓閥主要外形尺寸表(PN6.4-16.0Mpa) 單位：mm
|
公稱通徑DN |
外形尺寸 |
||||
|
L |
L1 |
H |
H1 |
l |
|
|
50 |
300 |
150 |
520 |
200 |
565 |
|
65 |
340 |
170 |
540 |
215 |
650 |
|
80 |
380 |
190 |
555 |
225 |
650 |
|
100 |
400 |
215 |
580 |
250 |
800 |
|
125 |
430 |
225 |
620 |
285 |
800 |
|
150 |
450 |
230 |
650 |
330 |
800 |
|
200 |
500 |
260 |
790 |
355 |
800 |
|
250 |
550 |
285 |
850 |
390 |
800 |
|
300 |
750 |
395 |
940 |
480 |
900 |
|
350 |
850 |
445 |
990 |
550 |
900 |
|
400 |
950 |
550 |
1120 |
700 |
1000 |
|
500 |
1130 |
680 |
1660 |
820 |
1000 |
七、Y45H/Y杠桿式蒸汽減壓閥主要結構圖
