高速立式加工機

秉持亞崴 AF 系列高效能立式加工機的技術基礎，專為汽機車零組件與 3C 電子產業量身打造之 AF-510 系列，不僅具備高精密零件的加工能力，同時可提供鉆孔攻牙機之高速生產效率。是所有同級機種中具備最高性價比的機種之一，可輕易達成您今日及未來的各種加工需求。

高速直結式主軸設計，轉速最高可達 20,000 rpm，且主軸本體與主軸馬達，皆于廠內完成嚴格的動平衡測試，確保穩定且極致的切削能力

三軸采高精密滾柱型線性滑軌設計，不僅最快進給高達 50 m/min.，且可提供最佳的控制性與移動效率

高性能刀臂式刀庫搭配同動打刀機構，具備快速且穩定的換刀能力

緊實的外型尺寸設計，縮小了占地面積并因此提高廠房的空間利用率

高剛性結構

所有鑄件結構皆經過 FEM 有限元素分析，具有設計最佳化、結構輕量化等優點，確保整機最佳結構剛性

一體成型的米漢納鑄件寬底座與 Y 型立柱設計，提供最佳支撐剛性，確保最佳動態精度

立柱與底座接觸面皆經過手工鏟花程序，確保最佳組裝精度、結構強度及均衡負載

運用貝塞爾最佳支點的設計概念，提供了 Y 軸鞍座最穩固的支撐，并確保全長彎曲量達到最小，大幅提升工作臺的動態精度

高性能主軸系統

直結式傳動設計，有效隔離主軸馬達轉動所產生的熱量，減少熱變位，提升長時間加工精度

采用高精度斜角接觸滾珠軸承，配合最佳化跨距兩點支撐設計，可同時提高主軸剛性與使用年限

馬達與主軸采用高剛性聯軸器聯結，可降低側向力對心軸所產生的震動，確保穩定之加工精度

BT30 主軸提供 12,000 / 15,000 / 20,000 rpm；
BT40 主軸提供 10,000 / 12,000 / 15,000 rpm 等多種選擇，滿足各種加工需求

快速自動換刀系統

全系列標準配備 20T 刀臂式刀庫及同動打刀機構，滿足穩定且快速換刀的加工需求

標準捷徑選刀功能，縮短換刀時間，提升加工效率

T-T : 1.3 秒，最快可達 1 秒 ( 選配 )

高速軸向進給系統

三軸進給系統皆采用絕對式伺服馬達直結驅動，可提供強大的推力以及快速的加減速運動，并因此有效降低馬達負荷，減少熱能的產生，藉以確保極致的性能與精度

馬達座與鑄件本體采一體式設計，切削應力可更為均勻分布，軸向系統之整體剛性大幅提高

三軸最快進給可達 50 m/min.，另可選配提高至 60 m/min.

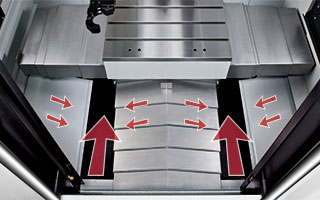

高效率排屑系統

高壓沖屑系統可將切屑迅速排除于加工區域外，并經由大尺寸之斜背式排屑槽將切屑移除至機器后側之集屑桶，排屑效率快速且不易堆積

集屑桶與水箱皆采可分離式設計，維護更為方便

另可選配底座沖屑系統，提高快速排屑能力，確保切屑不殘留



AF 系列

重要諸元		AF-610	AF-650	AF-760	AF-860
X 軸行程	mm	610	650	762	860
Y 軸行程	mm	450	510	510	600
Z 軸行程	mm	450	510	510	600
主軸中心至立柱軌道面距離	mm	558	600	600	800
主軸鼻端至工作臺中心距離	mm	150 ~ 600	100 ~ 610	100 ~ 610	100 ~ 700
工作臺
工作臺尺寸 ( X 方向 )	mm	700	750	860	1,000
工作臺尺寸 ( Y 方向 )	mm	450	510	510	600
工作臺最大載重量	kg	450	500	500	700
主軸
主軸內孔規格		BT40
主軸馬達 ( 連續 / 30 分鐘 )	kW	5.5 / 7.5 ( 10,000 / 12,000 rpm ) ; 7.5 / 11 ( 15,000 rpm )
主軸轉速	rpm	直結式 10,000 / 12,000 / 15,000
三軸進給
X / Y 軸快速進給速率	m/min.	32	32	36	36
Z 軸快速進給速率	m/min.	24
切削進給速率	m/min.	1 ~ 10
刀庫
刀庫容量	T	24
最大刀具長度	mm	250
最大刀具重量	kg	7
最大刀具直徑 / 鄰刀空	mm	? 80 / ? 150
精度
定位精度 ( JIS B 6338 )	mm	0.003 / 300
定位精度 ( VDI 3441 )	mm	P = 0.01
重現精度 ( JIS B 6338 )	mm	± 0.002
重現精度 ( VDI 3441 )	mm	Ps≦0.005	Ps≦0.007
一般規格
控制器		FANUC Oi-MD
氣壓需求	kg/cm2	6
電力需求	kVA	20	25	25	30
切削液容量	liter	150	320	320	355
機器重量	kg	3,500	4,200	5,000	5,800

本型錄之規格如有變更，恕不另行通知。

AF 系列

重要諸元		AF-1000	AF-1060	AF-1250	AF-1460
X 軸行程	mm	1,020	1,060	1,250	1,400
Y 軸行程	mm	550	600	620
Z 軸行程	mm	635	600	620
主軸中心至立柱軌道面距離	mm	610	800	790
主軸鼻端至工作臺中心距離	mm	100 ~ 735	100 ~ 700	100 ~ 720
工作臺
工作臺尺寸 ( X 方向 )	mm	1,200		1,350
工作臺尺寸 ( Y 方向 )	mm	550	600	620
工作臺最大載重量	kg	700		1,000
主軸
主軸內孔規格		BT40
主軸馬達 ( 連續 / 30 分鐘 )	kW	5.5 / 7.5 ( 10,000 / 12,000 rpm ) ; 7.5 / 11 ( 15,000 rpm )
主軸轉速	rpm	直結式 10,000 / 12,000 / 15,000
三軸進給
X / Y 軸快速進給速率	m/min.	36		48
Z 軸快速進給速率	m/min.	24		36
切削進給速率	m/min.	1 ~ 10
刀庫
刀庫容量	T	24
最大刀具長度	mm	250
最大刀具重量	kg	7
最大刀具直徑 / 鄰刀空	mm	? 80 / ? 150
精度
定位精度 ( JIS B 6338 )	mm	0.003 / 300
定位精度 ( VDI 3441 )	mm	P = 0.01
重現精度 ( JIS B 6338 )	mm	± 0.002
重現精度 ( VDI 3441 )	mm	Ps≦0.007
一般規格
控制器		FANUC Oi-MD
氣壓需求	kg/cm2	6
電力需求	kVA	30		35
切削液容量	liter	350	400	400	480
機器重量	kg	7,000	7,000	8,000	8,200

本型錄之規格如有變更，恕不另行通知。

AF 系列

重要諸元		AF-1400	AF-1600	AF-1800
X 軸行程	mm	1,400	1,600	1,800
Y 軸行程	mm	800
Z 軸行程	mm	800
主軸中心至立柱軌道面距離	mm	963
主軸鼻端至工作臺中心距離	mm	200 ~ 1,000
工作臺
工作臺尺寸 ( X 方向 )	mm	1,500	1,700	1,900
工作臺尺寸 ( Y 方向 )	mm	800
工作臺最大載重量	kg	1,200	1,500	1,800
主軸
主軸內孔規格		BT50
主軸馬達 ( 連續 / 30 分鐘 )	kW	11 / 15
主軸轉速	rpm	直結式 8,000
三軸進給
X / Y 軸快速進給速率	m/min.	30
Z 軸快速進給速率	m/min.	24
切削進給速率	m/min.	1 ~ 8
刀庫
刀庫容量	T	24
最大刀具長度	mm	300
最大刀具重量	kg	15
最大刀具直徑 / 鄰刀空	mm	? 110 / ? 200
精度
定位精度 ( JIS B 6338 )	mm	0.003 / 300
定位精度 ( VDI 3441 )	mm	P = 0.012
重現精度 ( JIS B 6338 )	mm	± 0.002
重現精度 ( VDI 3441 )	mm	Ps≦0.007
一般規格
控制器		FANUC Oi-MD
氣壓需求	kg/cm2	6
電力需求	kVA	40
切削液容量	liter	505	518	600
機器重量	kg	14,000	16,000	18,000

本型錄之規格如有變更，恕不另行通知。
