高泰供應IS100-65-200JA保定清水泵

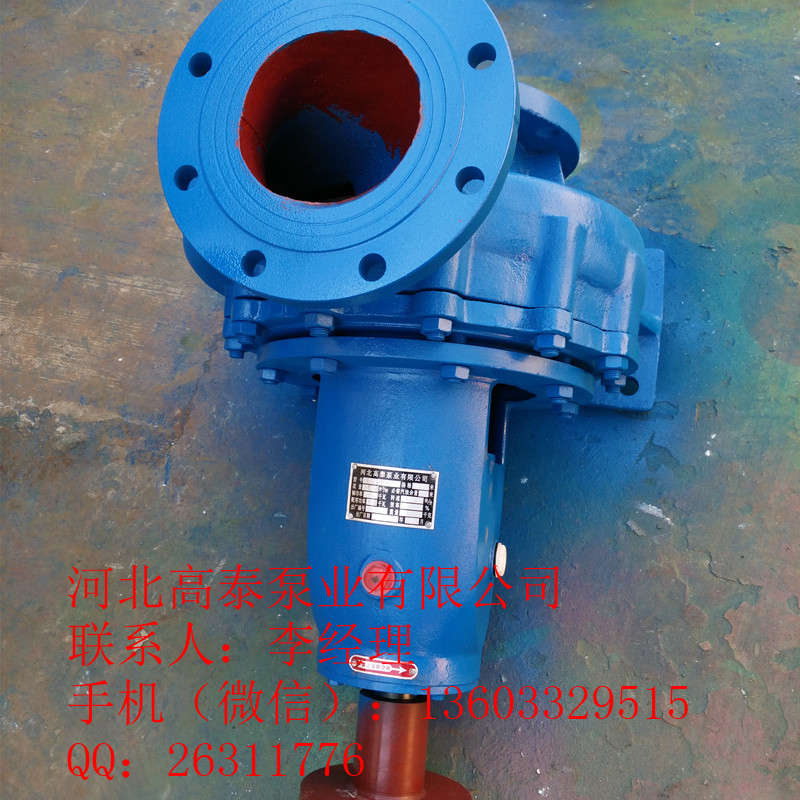

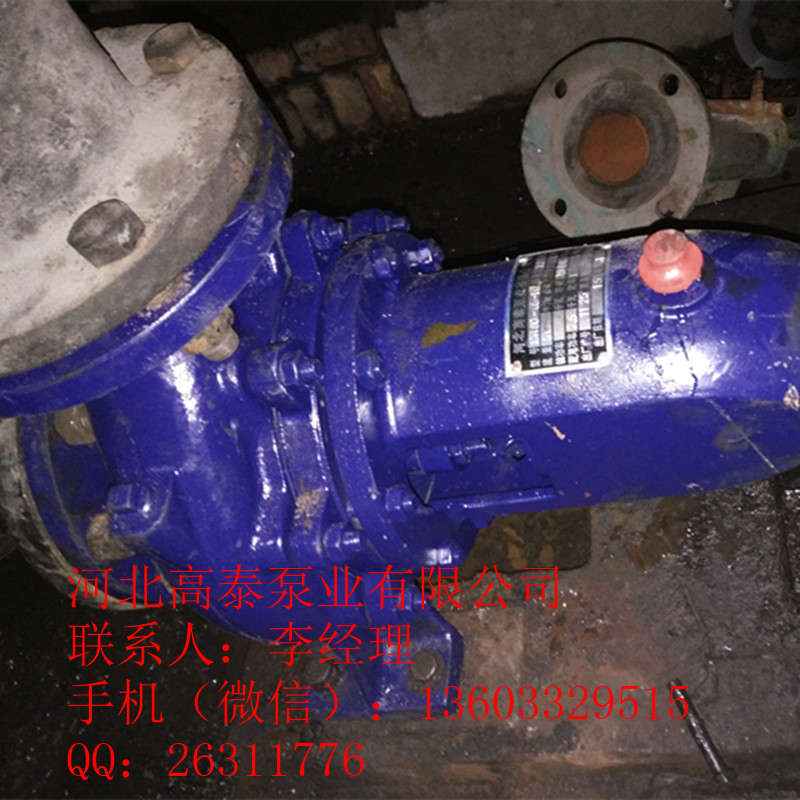

IS清水泵 IS離心式清水泵的結構說明：
1、IS清水泵 IS離心式清水泵根據國際標準ISO2858所規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承不見等組成。
2、IS清水泵 IS離心式清水泵的殼體（即泵體和泵蓋）構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。
3、IS清水泵 IS離心式清水泵的泵體和泵蓋部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。管道離心泵的優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。
4、IS清水泵 IS離心式清水泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。IS泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
5、IS清水泵 IS離心式清水泵為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈，以防止沿著配合表面進氣或漏水。
6、IS清水泵 IS離心式清水泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，泵的旋轉方向，從驅動端看，為順時針方向旋轉。
7、IS清水泵 IS離心式清水泵為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
一、 IS清水泵結構說明
1、IS型清水泵系列根據國際標準ISO2858所規定的性能和尺寸設計的，除清水泵體外，其余零件如清水泵蓋、葉輪、軸、密封環、軸套及懸架體、滾動軸承等組成轉子部件。
清水泵的轉子部件用螺栓與清水泵體聯接，檢修時可取出整個部件，不需移動清水泵體和進、出水管路。
清水泵的殼體（即清水泵體和清水泵蓋）構成清水泵的工作室。
為了平衡清水泵的軸向力，大多數清水泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔。由于有些清水泵的軸向力不大，葉輪背面未設密封環和平衡孔，其軸向力則由滾
動軸承承受。
2、IS清水泵的軸封結構
（1）、清水泵的軸向軟填料密封系統是由填料壓蓋、填料環和填料等組成，以防止進氣或大量漏水。清水泵的葉輪如有平衡孔，則裝軟填料的空腔與葉輪吸入口相通。若葉輪入口處
液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環，通過清水泵蓋的串水孔，將清水泵室壓力水引至填料環進行密封。為避免軸磨損，在軸通過填料腔的部位
裝有軸套保護。軸套與軸之間裝有O型密封圈，以防沿著配合表面進氣或漏水。
（2）、清水泵的機械密封系統是由壓蓋、平墊、擋圈、短軸套和機械密封件等組成，屬單端面非平衡型機械密封。機械密封件的主要安裝尺寸符合DIN24960標準。圖二注出了有關尺
寸供用戶更換時參考。若用戶更換的機械密封件的軸向尺寸較長、可減少S值或縮小短軸套的長度（當S=0）。裝機械密封的清水泵，清水泵蓋的串水孔端部應裝節流塞，使少量的水進
入填料腔。
（3）、清水泵的橡膠油封系統多用于ISY型輸油清水泵，是由填料壓蓋、普通型骨架式橡膠油封和封油環組成。封油環內充滿潤滑脂，對軸套與油封間的運動起潤滑作用。采用橡膠油
封時，清水泵蓋上沒有引導壓力液體至填料腔的小孔。
3、ISR型熱水清水泵的清水泵蓋與懸架體之間增加一個冷卻室蓋，在冷卻室蓋和清水泵蓋之間的空腔中通入冷卻水，冷卻軸封部位，以防止熱量傳入軸承。
在輸送熱水時，清水泵的進口壓力不低于下表的規定，以免發生氣蝕。
