SLMCD-21T一體化振動變送器 帶顯示的一體化振動變送器

1．簡介

振動變送器將磁電式振動傳感器、精密測量電路集成在一起，構成高精度振動測量系統，該變送器可直接連接DCS、PLC或其它設備，是測量風機、電動機、水泵等工廠設備振動的理想選擇。

2．技術參數

2．1 頻率響應：5 ～ 1000 Hz（特殊說明）

2．2 自振頻率：10Hz

2．3 測量范圍：0-20mm/s（速度有效值）

2．4 輸出電流：4～20mA

2．5 輸出阻抗：≤500Ω

2．6工作電壓：DC12-24V±10%

2. 7接線方式：二線制

2．7加速度：10g

2．8測量方向：雙向（通用）

2．9 使用環境：溫 度 -40℃～100℃

相對濕度 ≤90%

2．10 外形尺寸：φ33×70mm

2．11 安裝螺紋：M8×1.5×10

2．12 重 量： 約350g

3．安 裝

3．1 安裝位置：垂直安裝于被測振動點上，將傳感器底部M10×1.5螺釘固定在被測殼體上，然后將傳感器擰在上面擰緊即可。

3．2 安裝尺寸及規范：參看圖一，若變送器安裝位置受到高溫蒸汽等沖刷時，為降低變送器環境溫度、需加防護措施，一般情況下可不加防護。

3．3 接線說明：棕色導線接DC24V電源正端，藍色導線接DC24V電源負端（二次儀表輸入信號），同時棕色和藍色導線也是4～20mA輸出引線。連接導線要求有良好的絕緣性能，采用二芯屏蔽電纜。

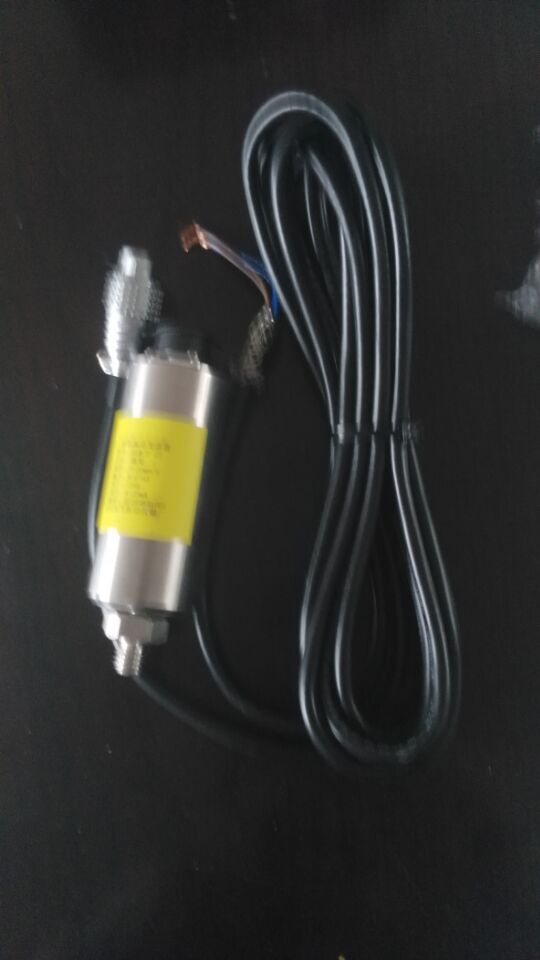

SLMCD-21T一體化振動變送器
