高度（mm） |
寬度（mm） |
深度（mm） |
線路側 |
設備側 |
|
|||||||||
|
72芯一體化機框 （引入光纖熔接） |
72芯終端機框 （引入光纖熔接） |
96芯終端面板 （引入光纖熔接） |
96芯一體化機框 （引入光纖熔接） |
|||||||||||
|
2000 |
840 |
800 |
9個 648芯 |
9個 648芯 |
5塊 480芯 |
5塊 480芯 |
|
|||||||
|
2200 |
840 |
800 |
10個 720芯 |
10個 720芯 |
6塊 576芯 |
6塊 576芯 |
|
|
|
|
|
|
|
|
|
2600 |
840 |
800 |
12個 864芯 |
12個 864芯 |
7塊 672芯 |
7塊 672芯 |
|
|
|
|
|
|
|
|
|
3500 |
840 |
900~1100 |
16個 1152芯 |
16個 1152芯 |
10塊 960芯 |
10塊 960芯 |
|
|
|
|
|
|
|
|

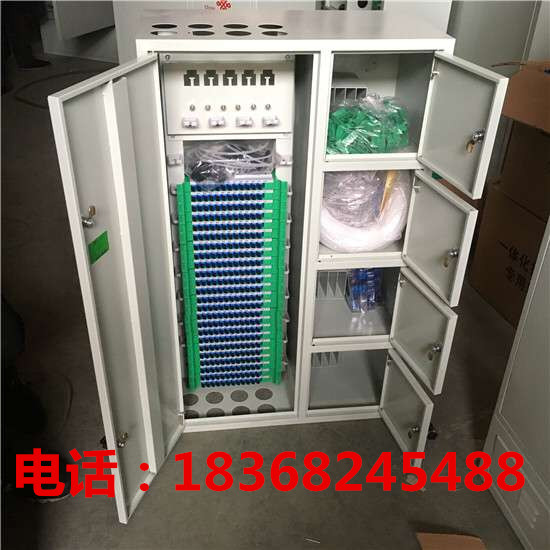

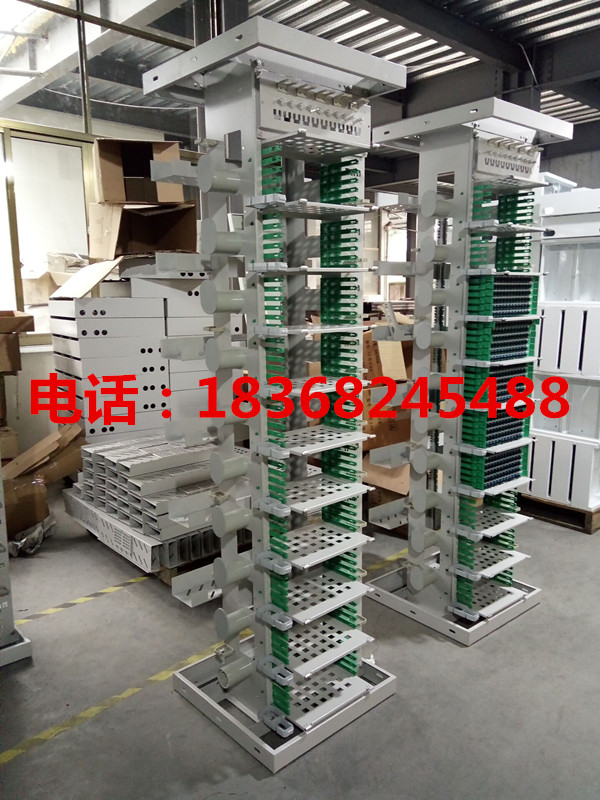

CT GPX09S型光纖總配線架
適用場合：
●適應較大規模并架安裝，滿足大量光纖接入及交叉連接功能；
●適合設備側及線路側不同的配線比需求。
產品特點：
●雙面布局、前后跳纖的操作模式， 實現線路側與設備側的光纖交叉連接；
●敞開式機架, 橫列模塊區有多層水平走線槽，前后立體式跳纖，徹底解決跨架跳纖局部擁塞問題；
●預留線路側與線路側，設備側與設備側的跳纖通道；
●所有跳纖不出機架，無需光纜槽道；
●可提供此類光總配的跳線管理軟件，方便跳纖定長管理；
●機架兼容普天分路器托盤；
●96芯終端面板可更換成96芯一體化機框。
產品規格
|
外形尺寸mm（不含側板）（高×寬×深） |
直列滿配容量（芯） |
直列模塊托盤數量（個） |
橫列單元容量（芯） |
橫列最大單元數量（個） |
||||||
|
2000×840×600 |
648 |
54 |
480 |
5 |
|
|||||
|
2200×840×600 |
720 |
60 |
576 |
6 |
|
|||||
|
2600×840×600 |
864 |
72 |
672 |
7 |
|
|
|
|
|
|
OMDF光纖總配線架
