您當前位置: 網站首頁 / 供應信息 / 通用零配件 / 膜片聯軸器

上架日期： 2012年7月21日瀏覽量： 736次

供應滄州榮威生產的JMⅡ型無沉孔基本型膜片聯軸器

產品價格：￥100（人民幣）

規格：JMⅡ型

發貨地：河北泊頭

品牌：

最小起訂量：1套

QQ洽談點擊詢價 進入商鋪

滄州榮威機械技術有限公司

免費會員

會員級別：試用會員

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：滄州榮威機械技術有限公司

聯系人：崔建峰（小姐）

聯系手機：

固定電話：

企業郵箱：328899640q@qq.com

聯系地址：河北省泊頭市104國道東側

郵編：062150

聯系我時，請說是在線纜網上看到的，謝謝！

商品詳情

JMⅡ型無沉孔基本型膜片聯軸器是由幾組膜片（不銹鋼薄扳）用螺栓交錯地與兩半聯軸器聯接，每組膜片由數片疊集而成，膜片分為連桿式和不同形狀的整片式。
JMⅡ型膜片聯軸器靠膜片的彈性變形來補償所聯兩軸的相對位移，是一種高性能的金屬?gòu)椥栽䲟闲月?lián)軸器，不用潤滑，結構較緊湊，強度高，使用壽命長，無旋轉間隙，不受溫度和油污影響，具有耐酸、耐堿、防腐蝕的特點，適用于高溫、高速、有腐蝕介質工況環境的軸系傳動，廣泛用于各種機械裝置的軸系傳動，如水泵（尤其是大功率、化工泵）、風機、壓縮機、液壓機械、石油機械、印刷機械、紡織機械、化工機械、礦山機械、冶金機械、航空（直升飛機）、艦艇高速動力傳動系統，經動平衡后應用于高速傳動軸系已比較普遍。

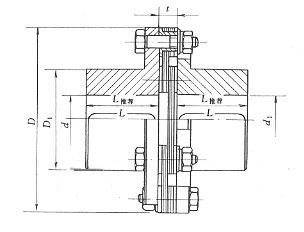

JMⅡ型膜片聯軸器基本參數和主要尺寸 mm (JB/T 9147-1999)

型號	公稱轉矩 Tn /N.m	瞬時最大轉矩 Tmax /N.m	最大轉速 nmax r/min	軸孔直徑 d1,d2	軸孔長度		D	D1	t	扭轉剛度 ×10	質量 Kg	轉動慣量 kg.㎡
					J1型Y型	L推薦
					L	L推薦
JMⅡ1	40	63	10700	14-28	27-62	35	80	39	8±0.2	0.37	0.9	0.0005
JMⅡ2	63	100	9300	20-38	38-82	40	92	53		0.45	1.4	0.0011
JMⅡ3	100	200	8400	25-45	44-112	45	102	63		0.56	2.1	0.002
JMⅡ4	250	400	6700	30-55	60-112	55	128	77	11±0.3	0.81	4.2	0.006
JMⅡ5	500	800	5900	35-65	60-142	65	145	91	11±0.3	1.2	6.4	0.012
JMⅡ6	800	1250	5100	40-75	84-142	75	168	105	14±0.3	1.42	9.6	0.024
JMⅡ7	1000	2000	4750	45-80	84-172	80	180	112	15±0.4	1.9	12.5	0.0365
JMⅡ8	1600	3150	4300	50-85	84-172		200	120	15±0.4	2.35	15.5	0.057
JMⅡ9	2500	4000	4200	55-85	84-172		205	120	20±0.4	2.7	16.5	0.065
JMⅡ10	3150	5000	4000	55-90	84-172	90	215	128	20±0.4	3.02	19.5	0.083
JMⅡ11	4000	6300	3650	60-95	107-172	100	235	132	23±0.5	3.46	25	0.131
JMⅡ12	5000	8000	3400	60-100	107-212	100	250	145		3.67	30	0.174
JMⅡ13	6300	10000	3200	63-110	107-212	110	270	155		5.2	36	0.239
JMⅡ14	8000	12500	2850	65-110	107-212	115	300	162	27±0.6	7.8	45	0.38
JMⅡ15	10000	16000	2700	70-125	107-212	125	320	176	27±0.6	8.43	55	0.5
JMⅡ16	12500	20000	2450	75-130	107-252	140	350	186	32±0.7	10.23	75	0.85
JMⅡ17	16000	25000	2300	80-140	132-252	145	370	203		10.97	85	1.1
JMⅡ18	20000	31500	2150	90-160	132-302	165	400	230		13.07	115	1.65
JMⅡ19	25000	40000	1950	100-170	167-302	175	440	245	38±0.9	14.26	150	2.69
JMⅡ20	31500	50000	1850	110-180	167-302	185	460	260		22.13	170	3.28
JMⅡ21	35500	56000	1800	120-200	167-282	200	480	280		23.7	200	4.28
JMⅡ22	40000	63000	1700	130-200	202-352	210	500	295		24.6	230	5.18
JMⅡ23	50000	80000	1600	140-220	202-352	220	540	310	44±1	29.71	275	7.7
JMⅡ24	63000	100000	1450	150-240	202-410	240	600	335	50±1.2	32.64	380	9.3
JMⅡ25	80000	125000	1400	160-250	242-352	255	620	350	50±1.2	37.69	410	15.3
JMⅡ26	90000	140000	1300	180-260	242-410	275	660	385	50±1.2	50.43	510	20.9
JMⅡ27	112000	180000	1200	190-280	282-470	295	720	410	60±1.4	71.51	620	32.4
JMⅡ28	140000	200000	1150	220-300	282-470	300	740	420		93.37	680	36
JMⅡ29	160000	224000	1100	240-320	330-470	320	770	450		114.53	780	43.9
JMⅡ30	180000	280000	1050	250-340	330-550	350	820	490		130.76	950	60.5
