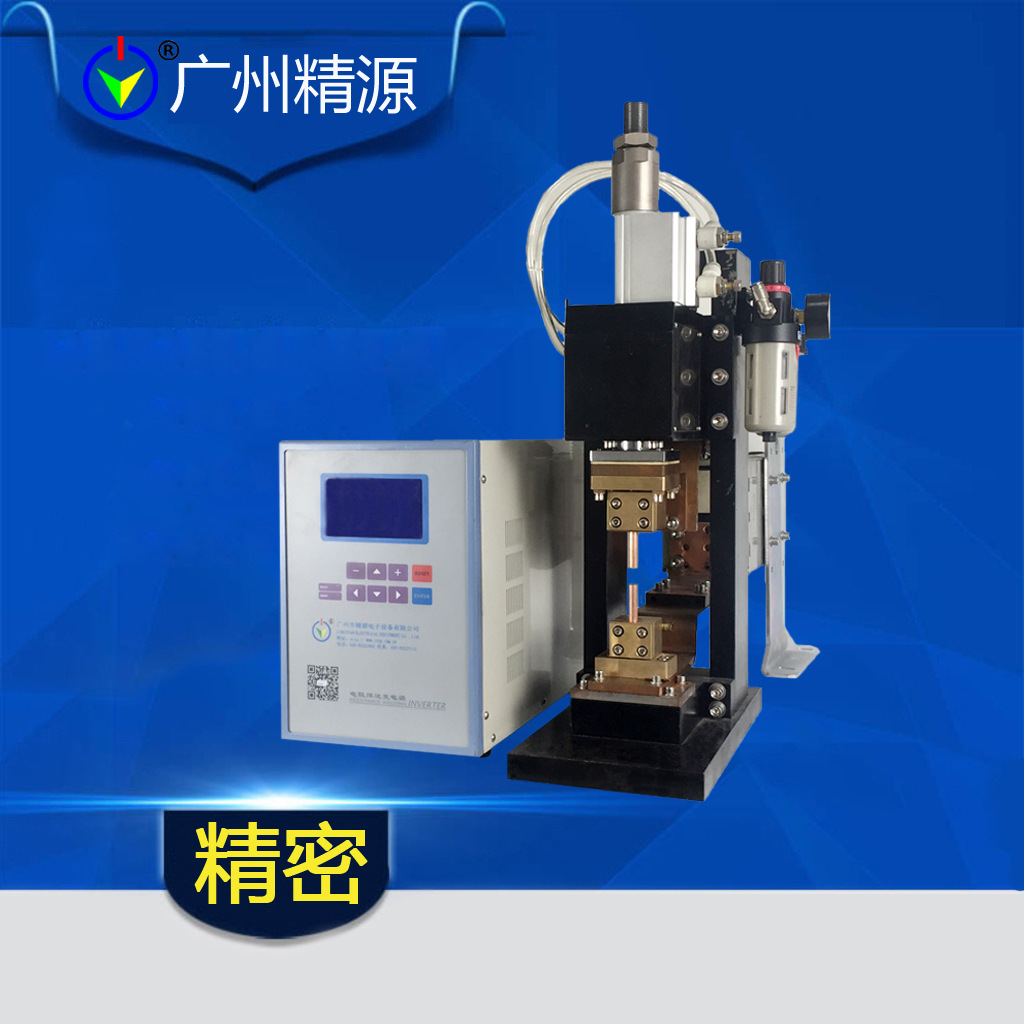

液晶顯示式精密逆變直流點焊機JYD-20AL/AT特點 JYEE｜廣州精源 |
1.精密點焊機JYD-20AL/AT4kHz逆變頻率,控制響應和精度高；
2.參數設置及焊接過程由數碼管顯示，操作直觀，簡便；
3.脈寬控制網壓補償、電流控制模式；
4.三脈沖加熱，工藝適應性廣；
5.過壓、欠壓、過熱等故障保護；
6.經濟實惠，自動化廠商的優化配置。
工件樣品免費焊接
廣州精源電子設備有限公司在工廠內備有多種功率的精密逆變點焊機（碰焊機）、熱壓焊機、縫焊機，并且有幾百種適合不同產品的夾具（還可根據產品設計夾具），無論貴司有任何產品存在焊接難點問題，都誠懇的歡迎您來我司（或?qū)⒐ぜ牡轿宜荆┖附哟驑樱覀児こ處?0年的“電阻焊研究”和對焊接工藝的深度理解，完全有可能助你找到極好的焊接解決方案。
中頻點焊機 JYD-20AL/AT 技術參數
|
型號 Type |
JYD-06AL/AT |
JYD-10AL/AT |
JYD-20AL/AT |
JYD-40AL/AT |
|
|
輸入電壓 / Line voltage (V) |
3～380V |
3～380V |
3～380V |
3～380V |
|
|
額定功率 / Rated capacity (kVA) |
16 |
25 |
75 |
150 |
|
|
最大輸出電流 / Max. output current (DCA) |
6000 |
10000 |
20000 |
40000 |
|
|
負載持續率 /Duty cycle(%) |
10 |
10 |
10 |
10 |
|
|
逆變頻率 / Inverting frequency (kHz) |
1 |
1 |
2 |
2 |
|
|
控制模式 / Control modes |
恒流、恒壓、恒功率、定脈寬 / Constant current, constant voltage, constant power, constant pulse width |
恒流、定脈寬 / Constant current, constant pulse width |
|||
|
焊接循環時段 / Process stage |
11 |
11 |
11 |
11 |
|
|
焊接脈沖數 / Welding pulses |
3 |
3 |
3 |
3 |
|
|
電流緩升緩降 / Upslope and downslope |
有 / yes |
有 / yes |
有 / yes |
有 / yes |
|
|
存儲焊接規范數 / schedules |
20 |
20 |
20 |
20 |
|
|
外形尺寸 / Dimensions (L*B*H) (mm) |
460*222*345 / 385*200*300 |
460*222*345 / 385*200*300 |
650*210*450 / 260*160*125 |
730*210*510 / 351*270*283 |
|
|
重量 / Weight (kg) |
23.5/26.5 |
26/30 |
43/39 |
51.5/57.5 |
|

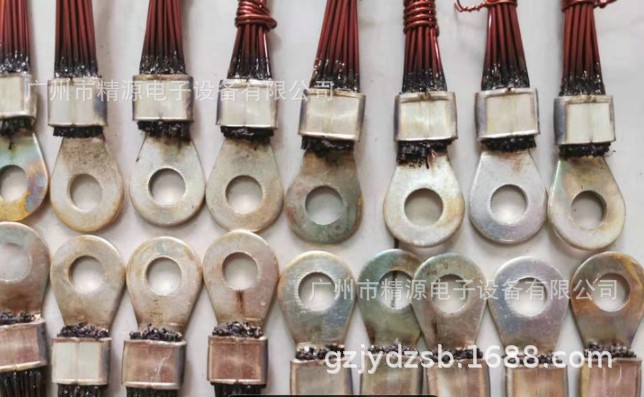

檢測標準：
1、導通率：每一根漆包線都是導通的；
2、電阻率：電阻率不高于企業標準。

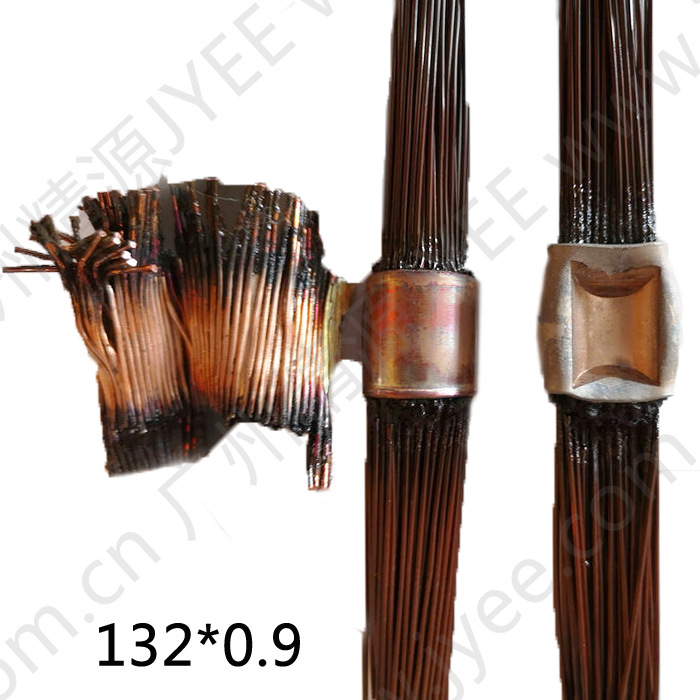

3、熔接程度：剝開端子，能夠清晰看到每一根漆包線都是明顯的去掉了漆皮，從端子的中間鋸開，能夠明顯看到漆包線之間是幾乎沒有縫隙的；
4、測試拉力：每根漆包線不能拉出，只能拉斷。
5、端子外觀：端子的任何部分沒有熔融的現象。
設備操作流程：
1、工人將產品與治具推至焊接工作平臺內；

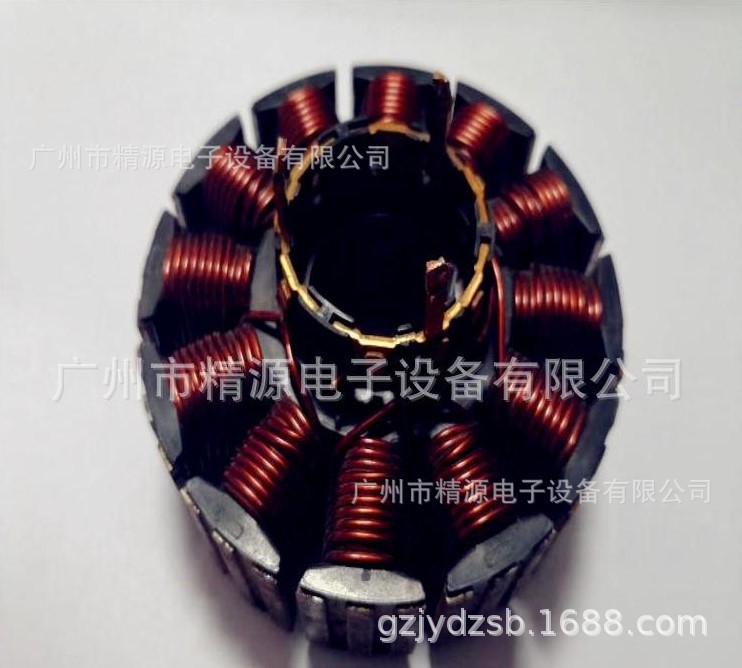

2、作業員將電機上所需焊接的端子位置對準至下電極焊接區域；
3、腳踩下“腳踏開關”——上電極下壓到位，上電極壓緊產品——再次手按下“通電開關”——焊接——焊接完成上電極自動復位——切換焊接點位循環作業——推出產品回歸產線——重復作業。（任意過程可以按急停開關復位）。
我司焊機可以保存60組參數，每一組參數對應保存了焊接電流、焊接時間、焊接壓力（需選用電氣比例閥）。在焊接不同規格的端子時，只需通過操作界面觸摸屏選擇對應的參數。
液晶顯示式逆變直流電阻點焊機系列：JYD-01L/01AL，JYD-02L/02AL,JYD-03L/03AL,JYD-04LB,JYD-06A
數碼管式逆變直流電阻點焊機系列：JYD-01/01A,JYD-02/02A,JYD-02/02A
高頻逆變直流點焊點源系列：JYD-01HF,JYD-02HF,JYD-03HF
雙輸出逆變直流電阻點焊機系例：?JYD-005S,JYD-01S,JYD-02S,JYD-03S
晶體管式精密點焊機系列：JYD-01TL,JYD-02TL,JYD-03TL
脈沖熱壓焊機系列：JYR-02L,JYR-03L,JYR-04L
逆變直流縫焊電源系列:JYF-01L,JYF-02L,JYF-03L,JYF-04L
逆變交流點焊電源系列：JYD-01AC/AT,JYD-02AC/AT,JYD-03AC/AT
1、優秀售后服務，公司總部在廣州，在蘇州、大連設有售后，對全國各地客戶反饋問題可作出及時快捷的反應。
2、所有產品全檢測試合格后發貨；我方負責把產品安全地運抵目的地。
3、對設備維護及管理免費提供必要的產品方面技術培訓，培訓內容包括：設備調試；設備使用中的注意事項；設備使用維護的基本要求。
4、所有出廠設備自交付日期起免費保修壹拾貳個月（人為損壞及不正當使用損壞收取材料成本費）。終身維護。
可為您量身定做全方位的精密焊接解決方案！
