一、適用范圍
      DK-1型電空制動機教學設備系統主要用于實現DK-1型電空制動機的綜合作用操作演示、DK-1型制動機“五步閘”試驗操作演示、多媒體教學軟件的模擬演示和模擬各種故障分析處理、DK-1型電空制動機各種閥類部件的結構和模型直觀教學，DK—1型電空制動機程序模擬控制示教板演示，并可針對實物和模型進行系統、準確、形象的教學和一體化培訓、實驗實訓等
      1、DK-1型電空制動機綜合試驗臺：實現DK-1型電空制動機的基本操作、綜合試驗與多媒體演示教學。
      2、DK-1型電空制動機電器和氣閥部件：實現DK-1型電空制動機各部件的結構原理的直觀演示和拆裝實訓。
      3、 DK-1型電空制動機示教板：實現DK-1型電空制動機綜合作用各閥類動作和電路、氣路動作的演示。

二、設備配置
       （一）硬件配置：教學演示試驗臺1臺、試驗臺示教顯示器1個、試驗臺風壓表3塊、機車制動柜1臺、DKL邏輯單元1臺
                1、DK-1 型電控制動機“五步閘”試驗：實現空氣制動閥、電控制動器和制動柜電風路連接狀態下的真實操作演示。
                2、DK-1電控制動機綜合性能真實演示操作：實現包括空氣制動閥、電控制動器置在各個工作位置電空位和空氣位操作等電路和氣路動作的真實操作演示。

       （二）軟件配置：安裝系統教學軟件1套、教學工控機和多媒體計算機1臺、投影儀1臺、投影屏幕及連接線
      通過DK-1型電空制動機多媒體教學軟件，不同顏色的流動直觀演示氣路原理，利用三維仿真動畫演示，同步語音解說，旋轉、透明、剖開等動畫，精確細致直觀的演示各部件的結構、動作原理，包括電空制動控制器結構原理，空氣制動閥結構原理，中繼閥結構原理，分配閥結構原理，緊急閥結構原理，重聯閥結構原理，壓力開關結構原理，轉換閥結構原理等。同時可利用通過多媒體示教系統進行DK—1制動機綜合作用的動態演示教學，模擬大閘在6個位置的作用，小閘在4個位置的作用以及空氣位作用。通過軟件模擬演示制動機的操作，模擬五步閘試驗、八步閘試驗，使學員對制動機原理學習更加生動、形象。
     1、DK-1 “五步閘”試驗：（包括500KPa和600KPa風壓下）的模擬仿真操作。
     2、DK-1綜合作用性能演示：包括空氣制動閥、電控制動器置在各個工作位置電空位和空氣位操作等氣路和電路的仿真過程演示。
     3、DK-1制動機零部件及其他附件包括全車管路（SS4G）風源系統、控制用風系統、油水分離器、安全閥、空氣壓縮機、空氣干燥器、門聯鎖閥、膜板塞門和止回閥的結構原理仿真演示。
     4、DK-1型制動機試驗操作臺樣式為示意圖標準尺寸大小和相近顏色結構。

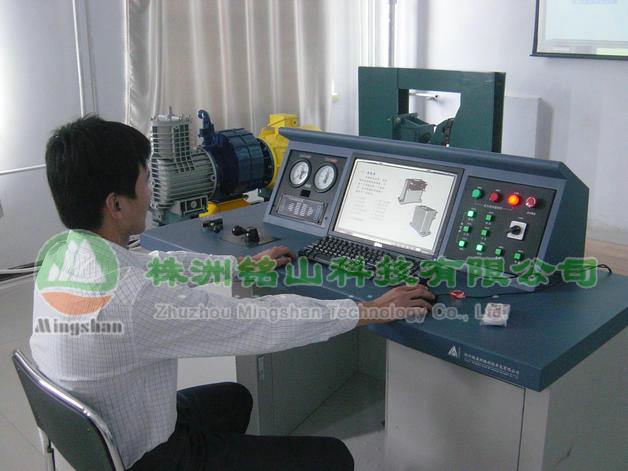

     試驗操作臺布置有：電空制動控制器、空氣制動閥，風壓顯示儀表、微機顯示屏、鍵盤、鼠標及電源開關及指示燈顯示屏操作部件。
