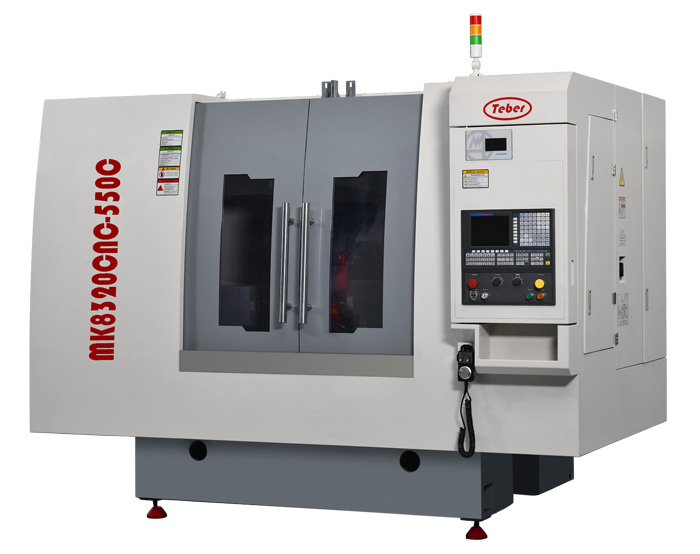

主要功能特點
1、采用磨床專用控制系統，三軸交流伺服電機控制，兩軸進口高精度滾珠絲杠，進口軸承支撐；C型頭架采用1.2KW特貝爾制造的精密電主軸，D型頭架采用1.2KW特貝爾制造的力矩伺服電機，電氣采用施耐德電器控制。機床具有砂輪自動修正及補償功能，特殊情況安全急退保護等措施。
2、本機床重復定位精度高，加工柔性強，隨動磨削質量好，效率高，操作簡便，易學，易實現自動化生產，一人多機加工等優點，廣泛適用于凸輪軸類零件及非圓型面、偏心圓等零件的批量非圓磨削。
加工零件圖片
技術參數
|
技術參數 |
規格 |
|
|
中心高 |
Center high |
135mm |
|
兩頂尖中心距 |
Two top center distance |
550mm |
|
磨削直徑范圍 |
Grinding diameter range |
Ф8~Ф200mm |
|
非圓零件偏心距 |
Non-circular parts eccentricity |
≤20mm |
|
砂輪尺寸范圍 |
Grinding wheel size range |
Ф400×（25~50）×Ф203mm |
|
砂輪線速度 |
Grinding wheel speed |
≤45m/s （可選≤60m/s、≤90m/s、≤120m/s） |
|
砂輪電機功率 |
Grinding wheel motor power |
7.5kW |
|
C軸電機功率 |
C-axis motor power |
1.2kW（精密電主軸） |
|
工件最大重量 |
Max weight of the workpiece |
≤30kg |
|
工作臺縱向移動量 |
Length of movement of the table |
≥720mm |
|
砂輪架進給速度 |
Grinding wheel feed speed |
0.01~6000mm/min |
|
C軸轉速 |
C axis speed |
0~400r/min |
|
C軸莫氏錐度 |
C-axis Mohs taper |
MT5 |
|
尾架套筒行程 |
Tailstock sleeve travel |
50mm |
|
尾架莫氏錐度 |
Tailstock Mohs taper |
MT4 |
|
工作精度圓度 |
Working accuracy roundness |
≤1.5μm |
|
尺寸一致性 |
Dimensional consistency |
≤3μm/315mm |
|
表面粗糙度 |
Surface roughness |
Ra0.1~0.4μm |
|
X軸重復定位精度 |
Xaxis repeat psitioning accuracy |
≤1.5μm(50次) |
|
Z軸重復定位精度 |
Z-axis repeat psitioning accuracy |
≤4.0μm(50次) |
|
執行標準 |
Implementation of standards |
Q/320281BGF01-2016 GB/T4685-2007 |
|
機床重量 |
Machine weight |
3400kg |
|
機床外形尺寸(L×W×H) |
Machine dimensions(L×W×H) |
2800×1800×2080mm |
|
標準配置Standard Configuration |
||
|
GSK986GS數控磨床系統GSK986GS CNC Grinding Machine System |
||
|
電氣柜熱交換器Electric cabinet heat exchanger |
||
|
特貝爾科技凸輪輪廓編程軟件包(含加密狗)Teber Technoiogy Cam Profile Programming Package(with dongle） |
||
|
可選配置Optional Configuration |
||
|
FANUC31i/G數控系統 FANUC 31i/G CNC system |
||
|
SIEMENS 840D數控磨床系統 SIEMENS 840D CNC Grinding Machine System |
||
