?CQB-F襯氟磁力泵概述?:??
?? CQB-F襯氟磁力泵，是本公司近幾年開發的新產品，并引進國外先進技術，采用聚偏二氟乙稀制造，該材料是目前世界優秀和耐腐蝕材料，用該材料生產的磁力泵使用范圍廣，耐腐蝕性能強，機械強度高，不老化、無毒素分解等優點。可廣泛用于化工、制藥、電鍍、石油、環保、稀土分離、冶煉、汽車制造中的酸洗等領域。
?? CQB-F氟塑料磁力泵設計獨特，無需機械軸封，絕對不滲漏，液體過流部件選用氟塑料，陶瓷、氟橡膠等材料，泵體外殼用金屬材料固定，故泵體足以承托的重量，使用保養及為方便。
?
| 型? 號 | 進 口 | 出 口 |
流 量 (m3/h) |
揚 程 (m) |
功 率 |
轉速(r/min) |
效率 (%) |
電壓 (v) |
汽蝕余量(m) |
|
CQB-15-10-85F |
15 | 10 | 1.8 | 8 | 0.12 | 2900 | 33 | 220/380 | 6.0 |
|
CQB-20-15-105F |
20 | 15 | 3.0 | 12 | 0.37 | 2900 | 33 | 220/380 | 6.0 |
|
CQB-32-25-125F |
32 | 25 | 3.2 | 20 | 0.75 | 2900 | 35 | 380 | 5.0 |
|
CQB-40-32-115F |
40 | 32 | 6.3 | 15 | 0.75 | 2900 | 45 | 380 | 6.0 |
|
CQB-40-32-145F |
40 | 32 | 6.3 | 25 | 1.5 | 2900 | 42 | 380 | 5.0 |
|
CQB-50-40-125F |
50 | 40 | 12.5 | 20 | 2.2 | 2900 | 47 | 380 | 3.5 |
|
CQB-50-40-160F |
50 | 40 | 12.5 | 32 | 3.0 | 2900 | 46 | 380 | 3.5 |
|
CQB-65-50-125F |
65 | 50 | 25 | 20 | 3.0 | 2900 | 58 | 380 | 4.0 |
|
CQB-65-50-160F |
65 | 50 | 25 | 32 | 4.0 | 2900 | 56 | 380 | 4.0 |
|
CQB-80-65-125F |
80 | 65 | 50 | 20 | 7.5 | 2900 | 66 | 380 | 4.0 |
|
CQB-80-65-160F |
80 | 65 | 50 | 32 | 11 | 2900 | 64 | 380 | 4.0 |
| CQB-100-80-125F | 100 | 80 | 100 | 20 | 15 | 2900 | 72 | 380 | 4.0 |
| CQB-100-80-160F | 100 | 80 | 100 | 32 | 18.5 | 2900 | 70 | 380 | 4.0 |
|

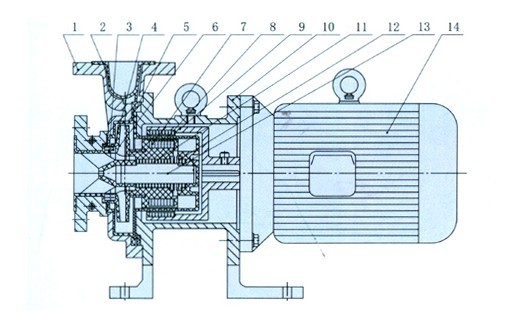

?1
|
泵殼?
|
2
|
泵殼襯里
|
3
|
動環
|
4
|
靜環
|
5
|
密封圈
|
|
6
|
葉輪
|
7
|
內磁鋼總成
|
8
|
隔離套
|
9
|
外磁鋼總成
|
10
|
聯接架
|
|
11
|
軸承
|
12
|
止推軸承
|
13
|
軸
|
14
|
電機
|
?
|
?
|
?
?
|
故 障 形 式
|
??? 生 產 原 因
|
排 除 方 法
|
|
泵不出水
|
?1、?水泵反轉
?2、?進水管道漏氣
?3、?泵腔儲水太少
?4、?電壓太高，啟動時聯軸器打滑
?5、?吸程太高
?6、?沒有灌水或泵內灌水不足
?7、?壓力受阻不轉
?8、?底閥堵塞或秀死
|
?1、?改變電機接線
?2、?杜絕漏氣
?3、?增加儲水量
?4、?調整電壓
?5、?降低泵安裝位置
?6、?放凈空氣、灌滿水
?7、?清洗葉輪、泵殼、隔離套
?8、?清除堵塞物和修理底閥
|
|
流量不足
|
?1、?吸入管徑太小
?2、?葉輪流道堵塞
?3、?揚程過高
?4、?轉速太低
?5、?葉輪磨損或腐蝕嚴重
?6、?安裝總揚程太高或吸程過高
?7、?吸入管路有空氣漏氣
?8、?密封環嚴重磨損
|
?1、?調和進水管
?2、?清洗葉輪
?3、?開大出水閥
?4、?恢復額定揚程
?5、?更換葉輪
?6、?降低揚程、降低泵安裝位置
?7、?拒絕漏氣
?8、?更換密封環
|
|
揚程過低
|
?1、?流量過大
?2、?轉速太低
|
?1、?關小出水閥
?2、?恢復額定轉速
|
|
噪音太大
|
?1、?軸嚴重磨損
?2、?軸套嚴重磨損
?3、?驅動磁鋼杯與隔離套接觸
?4、?轉動部分和固定部分有摩擦
?5、?吸水揚程超過或底閥堵塞
?6、?泵沒有固定好
|
?1、?更換泵軸
?2、?更換軸套
?3、?調整間隙或更換部件
?4、?檢修、更換零件
?5、?降低設備位置或清除堵塞物
?6、?重新固定好
|
|
漏液
|
?1、?漏釘松動
?2、?O型密封圈損壞
?3、?崩殼或隔離套破裂腐蝕穿孔
|
?1、?擰緊螺釘
?2、?更換O型密封圈
?3、?更換泵殼或隔離套
|
