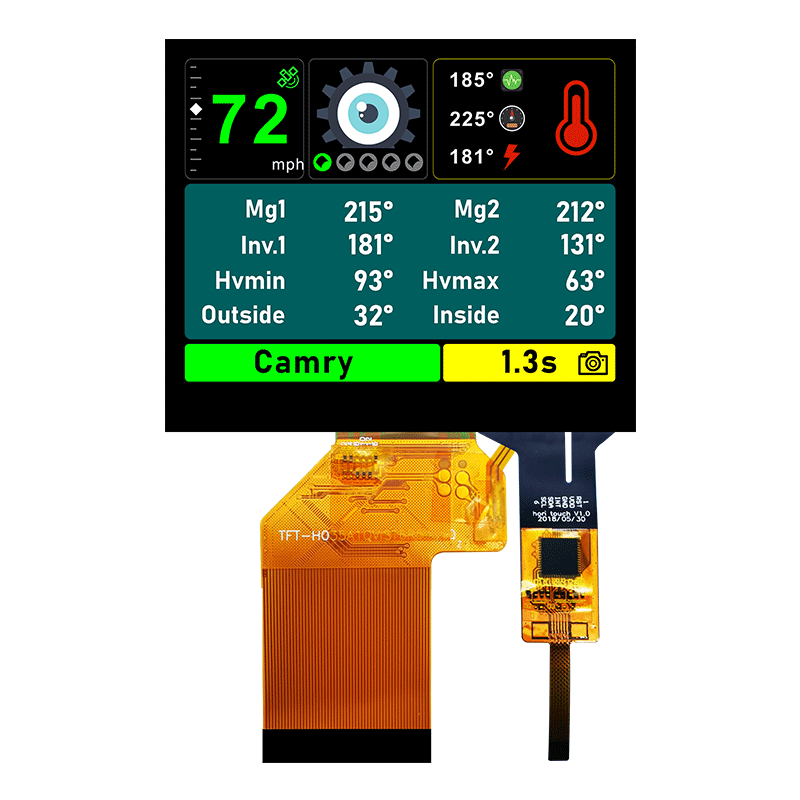

3.5寸TFT觸摸屏/3.5寸TFT 液晶屏320x240TFT-H035A1

產品描述

產品型號：SPEC-H035A1QVIST6R54

產品類型 - TFT Landscape

Display Content - 320x240

Display Dimensions (mm) - 3.5"

Perspective - Full Perspective

背光亮度 - 600cd/m2

連接方式 PIN 數 -FPC-54PIN

接口 - RGB+SPI

特別說明 - TTL8/24-BIT

工作溫度- (-30~85℃)

供電電壓 - 3.3v

一般 特點：

SPI_CS

? 片選輸入引腳（“低”使能）。

? 如果不使用，請將此引腳固定在VCI。

10

SPI_SCL

? 在SPI 模式下，此引腳用作SCL。

? 如果不使用，請將此引腳懸空。

11

SPI_SDA

? SPI接口輸入/輸出引腳。

12-19

DB0-DB7

藍色數據總線。如果不使用，請將此引腳固定在GND。

20-27

DG0-DG7

綠色數據總線。DG[7:0]用于8位RGB接口。

28-35

DR0-DR7

紅色數據總線。如果不使用，請將此引腳固定在GND。

36

HSD

水平同步信號，默認為負極性。

37

變頻器

RGB 接口的垂直同步輸入信號。

38

時鐘時鐘

像素時鐘輸入引腳。

39,40

41,42

VCI

模擬電源

43

RTP_YD

44

RTP_XL

45-51

52

數據輸入使能。當 DE為“H”時啟用顯示訪問。

53,54

地線

電源地

CTP管腳說明

1

VSS

2

電源電壓

電源電壓

3

SCL

時鐘輸入

4

SDA

數據輸入輸出

6

/RST

外部復位，低電平有效

喚醒

來自主機的喚醒請求

9

向主機發出中斷請求

10

產品描述

產品描述 TFT-H035A1是一款3.5英寸寬溫IPSTFT-LCD顯示器，投射電容觸摸屏，分辨率為320x240像素。模塊內置ST7272A驅動IC，支持RGB+SPI接口。TFT-H035A1采用IPS面板，優點是視角更廣，左：80/右：80/上：80/下：80度（典型值），對比度600:1（典型值），亮度600尼特（典型值）) 值), 眩光面板, 4:3 寬高比。支持I2C接口和多點觸控功能。H035A1 型號具有投射電容式觸摸屏(CTP)。TFT-H035A1 的電源電壓（VCC）為 3.0V 至 3.6V，典型值為 3.3V。它可以在-30°C 至 +85°C 的溫度范圍內工作，在 -30°C 至 +85°C的存儲溫度范圍內工作。
