西門子1P 6ES7541-1AD00-0AB0。西門子CM PtP通訊模塊，可通過通信模塊與外部通信伙伴連接以交換數據。由于有大量參數設置選項，可以針對通信伙伴靈活調整控制。Modbus RTU主站可為最多30個Modbus從站創建一個Modbus RTU網絡。CM Pt是用于串行通信連接的模塊，根據接口類型、協議和性能進行定標，具有不同物理傳輸特性的 4 個型號：RS 232C, 最大 19.2 kbit/s；RS 232C，最高 115.2 Kbit/s；RS 422/RS 485，最高 19.2 Kbit/s；RS 422/RS 485，最高 115.2 Kbit/s。
西門子工業自動化控制器、可編程控制器，西門子S7-1500PLC，產品選型、報價、銷售，敬請致電上海贊國自動化科技有限公司：
聯系人 ：葛楓（ 銷售經理 ）24小時服務熱線 ：15900592105
電話（ Tel ）： 021-31660601 傳真（Fax）：021-67633621
工作QQ: 930875943
地址（ Add ）：上海市松江區思賢路1855弄91號
西門子1P 6ES7541-1AD00-0AB0
西門子CM PtP通訊模塊 銷售訂貨號：
|
6ES7540-1AB00-0AA0
SIMATIC S7-1500，PtP RS422/485 通訊模塊
|
|
|
6ES7540-1AD00-0AA0
SIMATIC S7-1500，PtP RS232通訊模塊
|
|
|
6ES7541-1AB00-0AB0
SIMATIC S7-1500，PtP RS422/485 ，高性能通訊模塊
|
|
|
6ES7541-1AD00-0AB0
SIMATIC S7-1500，PtP RS232 ，高性能通訊模塊
|
更多西門子S7-1500 銷售訂貨型號：
西門子S7-1500PLC CPU主機模塊
6ES7 516-3AN00-0AB0 西門子PLC S7-1500 CPU 1516-3 PN/DP：1 MB 程序，5 MB 數據；10 ns ；集成 2PN 接口，1 以太網接口，1DP 接口
6ES7 513-1AL00-0AB0 西門子PLC S7-1500 CPU 1513-1 PN：300 KB 程序，1.5 MB 數據；40 ns；集成 2PN 接口，
6ES7 511-1AK00-0AB0 西門子PLC S7-1500 CPU 1511-1 PN：150 KB 程序，1 MB 數據；60 ns；集成 2PN 接口，
西門子PLC S7-1500 電源模塊
6ES7 507-0RA00-0AB0 西門子PLC S7-1500 PS：60 W，額定輸入電壓 AC/DC 120/230 V
6ES7 505-0RA00-0AB0 西門子PLC S7-1500 PS：60 W， 額定輸入電壓 DC 24/48/60 V
6ES7 505-0KA00-0AB0 西門子PLC S7-1500 PS：25 W，額定輸入電壓 DC 24 V 00
西門子SM532模擬輸出模塊
6ES7 532-5HF00-0AB0 西門子PLC S7-1500 AQ 8：模擬輸出模塊，8AQ，U/I ，高速
6ES7 532-5HD00-0AB0 西門子PLC S7-1500 AQ 4：模擬輸出模塊，4AQ，U/I
西門子SM531模擬量輸入模塊
6ES7 531-7NF10-0AB0 西門子PLC S7-1500 AI 8：模擬輸入模塊，8AI，U/I，高速
6ES7 531-7KF00-0AB0 西門子PLC S7-1500 AI 8：模擬輸入模塊，8AI，U/I/RTD/TC
西門子SM522數字輸出模塊
6ES7 522-5HF00-0AB0 西門子PLC S7-1500 DQ 8：數字輸出模塊，8DQ，繼電器，230 V AC/ 5A
6ES7 522-5FF00-0AB0 西門子PLC S7-1500 DQ 8：數字輸出模塊，8DQ，可控硅，230V AC/ 2A
6ES7 522-1BL00-0AB0 西門子PLC S7-1500 DQ 32：數字輸出模塊，32DQ，晶體管，24 V DC/ 0.5A
6ES7 522-1BH00-0AB0 西門子PLC S7-1500 DQ 16：數字輸出模塊，16DQ，晶體管，24 V DC/ 0.5A
6ES7 522-1BF00-0AB0 西門子PLC S7-1500 DQ 8：數字輸出模塊，高性能 8DQ，晶體管，24V DC/2A
西門子SM521數字輸入模塊
6ES7 521-1FH00-0AA0 西門子PLC S7-1500 DI 16：數字輸入模塊，16DI，230V AC
6ES7 521-1BL00-0AB0 西門子PLC S7-1500 DI 32：數字輸入模塊，高性能 32DI，24V DC
6ES7 521-1BH50-0AA0 西門子PLC S7-1500 DI 16：數字輸入模塊，16DI，24V DC
6ES7 521-1BH00-0AB0 西門子PLC S7-1500 數字輸入模塊，高性能 16DI，24V DC
6ES7 551-1AB00-0AB0 西門子PLC S7-1500 計數與位置采集模塊 TM PosInput 2
6ES7 550-1AA00-0AB0 西門子PLC S7-1500 TM Count 2 x 24 V：高速計數器，800kHz
西門子PLC S7-1500接口模塊
6ES7 155-5BA00-0AB0 西門子PLC S7-1500 ET 200MP Profibus接口模塊
6ES7 155-5AA00-0AB0 西門子PLC S7-1500 IM 155-5 2PN 接口，Pro?net 接口模塊
西門子1P 6ES7541-1AD00-0AB0
西門子CM PtP通訊模塊 產品簡介：
西門子S7-1500提供有下列通訊模板：
CM PtP RS232 BA；
帶有 RS232 接口的通信模塊，適用于協議 Freeport、3964(R) 和 USS；9 針 Sub D 連接器，最高 19.2 Kbit/s，1 KB 幀長度，2 KB 接收緩沖區。
CM PtP RS232 HF；
帶有 RS232 接口的通信模塊，適用于協議 Freeport、3964(R) 和 Modbus RTU；9 針 Sub D 連接器，最高 115.2 Kbit/s，4 KB 幀長度，8 KB 接收緩沖區。
CM PtP RS422/485 BA；
帶有 RS422 和 RS485 接口的通信模塊，適用于協議 Freeport、3964(R) 和 USS；15 針 Sub D 插座，最高 19.2 Kbit/s，1 KB 幀長度，2 KB 接收緩沖區。
CM PtP RS422/485 HF；
帶有 RS422 和 RS485 接口的通信模塊，適用于協議 Freeport、3964(R)、USS 和 Modbus RTU；15 針 Sub D 插座，最高 115.2 Kbit/s，4 KB 幀長度，8 KB 接收緩沖區。
安裝導軌上安裝的通信模塊以及屏蔽托架的尺寸圖。務必遵守在控制柜、控制室等地方安裝時的具體尺寸要求。
圖片: CM PtP RS232 HF 通信模塊的尺寸圖

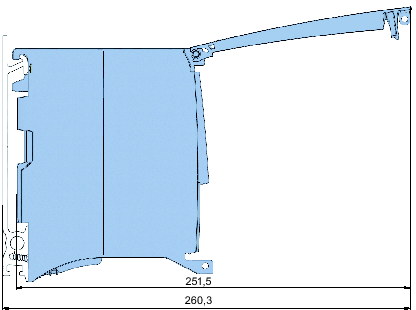

圖片: 帶開放式前面板的 CM PtP RS232 HF 通信模塊的尺寸圖
CPU、通信模塊和通信伙伴通過特殊指令和支持相應通信模塊的協議進行通信。指令處理 CPU 與通信模塊之間的數據交換。必須從用戶程序中循環調用這些指令。 數據傳輸以異步方式執行數個周期。
傳輸協議在通信模塊上執行。協議用于使通信模塊的接口適應通信伙伴的接口。
|
指令 |
含義 |
|---|---|
|
Port_Config |
使用 Port_Config 指令來動態分配基本接口參數。 |
|
Send_Config |
使用 Send_Config（發送組態）指令來動態分配端口的串行發送參數。 |
|
Receive_Config |
使用 Receive_Config（接收組態）指令來動態分配端口的串行接收參數。 |
|
P3964_Config |
使用 P3964_Config（協議組態）指令來動態分配 3964(R) 過程的參數。 |
|
Send_P2P |
使用 Send_P2P 指令來將數據發送到通信伙伴。 |
|
Receive_P2P |
使用 Receive_P2P 指令來接收來自通信伙伴的數據。 |
|
Receive_Reset |
使用 Receive_Reset 指令來刪除通信模塊的接收緩沖區。 |
|
Signal_Get |
使用 Signal_Get 指令來讀取 RS232 伴隨信號。 |
|
Signal_Set |
使用 Signal_Set 指令來設置 RS232 伴隨信號。 |
|
Get_Features |
使用 Get_Features 指令來讀取通信模塊支持的擴展功能。 |
|
Set_Features |
使用 Set_Features 指令來設置通信模塊支持的擴展功能。 |
|
USS_Port_Scan |
使用 USS_Port_Scan 指令來通過 USS 網絡進行通信。 |
|
USS_Drive_Control |
使用 USS_Drive_Control 指令來通過驅動器交換數據。 |
|
USS_Read_Param |
使用 USS_Read_Param 指令來讀取來自驅動器的參數。 |
|
USS_Write_Param |
使用 USS_Write_Param 指令來更改驅動器中的參數。 |
|
Modbus_Comm_Load |
指令 Modbus_Comm_Load 允許組態 Modbus RTU 的通信模塊端口。 |
|
Modbus_Master |
Modbus_Master 指令允許通過 PtP 端口作為 Modbus 主站進行通信。 |
|
Modbus_Slave |
Modbus_Slave 指令允許通過 PtP 端口作為 Modbus 從站進行通信。 |
下圖顯示了帶開放式前面板的 CM PtP RS232 HF 通信模塊的 LED 顯示。
|
① |
LED 顯示 RUN |
|
② |
LED 顯示 ERROR |
|
③ |
LED 顯示 MAINT |
|
④ |
LED 顯示 TXD |
|
⑤ |
LED 顯示 RXD |
|
LED |
含義 |
解決方案 |
||
|---|---|---|---|---|
|
RUN |
ERROR |
MAINT |
||
|
滅 |
滅 |
滅 |
通信模塊電源沒有電壓或電壓過低 |
檢查站的電源。 |
|
閃爍 |
滅 |
滅 |
CM 處于啟動狀態，但參數尚未分配 |
--- |
|
亮 |
滅 |
滅 |
CM 已組態并準備好運行 |
--- |
|
滅 |
閃爍 |
滅 |
組錯誤（至少一個錯誤未決） |
判斷診斷數據并消除該錯誤。1) |
1)“CM PtP - 點對點連接的組態”功能手冊中提供了通信模塊的啟動和診斷信息。
|
LED |
含義 |
解決方案 |
|
|---|---|---|---|
|
TXD |
RXD |
||
|
閃爍 |
滅 |
接口正在傳輸 |
--- |
|
滅 |
閃爍 |
接口正在接收 |
--- |
西門子1P 6ES7541-1AD00-0AB0 技術參數：
|
|
SIMATIC S7-1500, CM PTP RS-232 HF 通信模塊 用于 serielle 連接 RS-232, 自由端口,3964(R),USS, MODBUS RTU Master,從站, 115200 KBit/s, 9-Pin Sub-D 插頭 | |
| 一般信息 | ||
| 產品類型標志 | CM PtP RS232 HF | |
| 產品功能 | ||
| ● I&M 數據 | 是; I&M 0 | |
| 附帶程序包的 | ||
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 | V12 / V12 | |
| ● STEP 7 可組態/ 已集成，自版本 | V5.5 SP2，帶 GSD 文件 | |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 | - / - | |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 | v2.3 / - | |
| 安裝方式/安裝 | ||
| 可安裝導軌 | 是; S7-1500 型材導軌 | |
| 輸入電流 | ||
| 耗用電流（額定值） | 35 mA; 來自背板總線 | |
| 功率 | ||
| 來自背板總線的功率輸出 | 0.65 W | |
| 功率損失 | ||
| 功率損失，典型值 | 0.6 W | |
| 地址范圍 | ||
| 占用的地址范圍 | ||
| ● 輸入端 | 8 byte | |
| 1. 接口 | ||
| 物理接口 | ||
| ● RS 232 | 是 | |
| 物理接口 | ||
| RS 232 | ||
| ● 傳輸速率，最大值 | 115.2 kbit/s | |
| ● 導線長度，最大值 | 15 m | |
| ● RS 232 伴隨信號 | RTS, CTS, DTR, DSR, RI, DCD | |
| 協議 | ||
| 集成協議 | ||
| 自由端口 | ||
| — 報文長度，最大值 | 4 kbyte | |
| — 每個字符的位數 | 7 或 8 | |
| — 停止位數量 | 1 或 2 位 | |
| — 奇偶校驗 | 無、偶數、奇數、始終為 1、始終為 0、任意 | |
| 3964 (R) | ||
| — 報文長度，最大值 | 4 kbyte | |
| — 每個字符的位數 | 7 或 8 | |
| — 停止位數量 | 1 或 2 位 | |
| — 奇偶校驗 | 無、偶數、奇數、始終為 1、始終為 0、任意 | |
| Modbus RTU 主站 | ||
| — 地址范圍 | 1 至 247，擴展 1 至 65,535 | |
| — 從站數量，最大值 | 1 | |
| Modbus RTU 從站 | ||
| — 地址范圍 | 1 至 247，擴展 1 至 65,535 | |
| 報文緩沖器 | ||
| ● 報文的緩沖存儲器 | 8 kbyte | |
| ● 可緩沖報文的數量 | 255 | |
| 報警/診斷/狀態信息 | ||
| 診斷功能 | 是 | |
| 報警 | ||
| ● 診斷報警 | 是 | |
| ● 過程報警 | 否 | |
| 診斷信息 | ||
| ● 斷線 | 是 | |
| 診斷顯示 LED | ||
| ● RUN LED | 是; 綠色 LED | |
| ● ERROR LED | 是; 紅色 LED | |
| ● 接收 RxD | 是; 黃色 LED | |
| ● 發送 TxD | 是; 黃色 LED | |
| 電位隔離 | ||
| 在背板總線和接口之間 | 是 | |
| 絕緣 | ||
| 絕緣測試，使用 | 707 V DC（測試類型） | |
| 環境要求 | ||
| 運行中的環境溫度 | ||
| ● 水平安裝，最小值 | 0 °C | |
| ● 水平安裝，最大值 | 60 °C | |
| ● 垂直安裝，最小值 | 0 °C | |
| ● 垂直安裝，最大值 | 40 °C | |
| 分布式運行 | ||
| 在 SIMATIC S7-300 | 是 | |
| 在 SIMATIC S7-400 | 是 | |
| 在 SIMATIC S7-1500 | 是 | |
| 在標準 PROFINET 控制器 | 是 | |
| 支持快速啟動 | 是 | |
| 尺寸 | ||
| 寬度 | 35 mm | |
| 高度 | 147 mm | |
| 深度 | 127 mm | |
| 重量 | ||
| 重量，約 | 0.22 kg | |
優勢價格、現貨銷售：西門子1P 6ES7541-1AD00-0AB0
