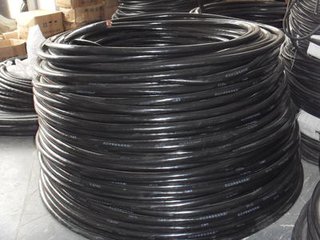

礦用監視型橡套電纜myptj 8.7/10KV-50平方
●電纜結構圖及部件名稱
●電纜的型號、規格
|
型 號 |
芯 數 |
標稱截面（mm2） |
|
MYPT 1.9/3.3 |
3+3/3 |
35-185 |
|
MYPT 3.6/6 |
3+3/3 |
16-185 |
|
MYPT 6/10 |
3+3/3 |
25-185 |
|
MYPT 8.7/10 |
3+3/3 |
25-185 |
|
MYPTJ 3.6/6 |
3+3/3+3 |
25-185 |
|
MYPTJ 6/10 |
3+3/3+3 |
25-185 |
|
MYPTJ 8.7/10 |
3+3/3+3 |
25-185 |
●技術參數
|
型號 |
芯數×導體標稱截面 mm2 |
標稱厚度mm |
|||
|
動力線芯 |
地線芯 |
監視線芯 |
動力線芯絕緣 |
護套 |
|
|
MYPT 1.9/3.3 |
3×35 |
3×16/3 |
— |
2.8 |
6.0 |
|
3×50 |
3×25/3 |
2.8 |
|||
|
3×70 |
3×35/3 |
3.0 |
|||
|
3×95 |
3×50/3 |
3.0 |
|||
|
3×120 |
3×50/3 |
3.2 |
|||
|
3×150 |
3×70/3 |
3.2 |
|||
|
3×185 |
3×70/3 |
3.4 |
|||
|
MYPT 3.6/6 |
3×16 |
3×16/3 |
— |
4.0 |
5.5 |
|
3×25 |
3×16/3 |
||||
|
3×35 |
3×16/3 |
||||
|
3×50 |
3×25/3 |
||||
|
3×70 |
3×25/3 |
6.0 |
|||
|
3×95 |
3×35/3 |
||||
|
3×120 |
3×35/3 |
||||
|
3×150 |
3×50/3 |
4.5 |
6.5 |
||
|
3×185 |
3×70/3 |
||||
|
MYPT 6/10 |
3×25 |
3×16/3 |
— |
5.0 |
6.0 |
|
3×35 |
3×16/3 |
||||
|
3×50 |
3×25/3 |
||||
|
3×70 |
3×35/3 |
||||
|
3×95 |
3×50/3 |
6.5 |
|||
|
3×120 |
3×50/3 |
||||
|
3×150 |
3×50/3 |
7.0 |
|||
|
3×185 |
3×70/3 |
||||
|
MYPT 8.7/10 |
3×25 |
3×16/3 |
— |
6.5 |
7.0 |
|
3×35 |
3×16/3 |
||||
|
3×50 |
3×25/3 |
||||
|
3×70 |
3×25/3 |
||||
|
3×95 |
3×35/3 |
||||
|
3×120 |
3×35/3 |
||||
|
3×150 |
3×50/3 |
||||
|
3×185 |
3×70/3 |
||||
|
MYPTJ 3.6/6 |
3×25 |
3×16/3 |
3×2.5 |
4.0 |
內護套:2.5 外護套:5.5 |
|
3×35 |
3×16/3 |
3×2.5 |
|||
|
3×50 |
3×25/3 |
3×2.5 |
|||
|
3×70 |
3×25/3 |
3×2.5 |
內護套:2.5 外護套:6.0 |
||
|
3×95 |
3×35/3 |
3×2.5 |
|||
|
3×120 |
3×35/3 |
3×2.5 |
|||
|
3×150 |
3×50/3 |
3×2.5 |
4.5 |
||
|
3×185 |
3×70/3 |
3×2.5 |
|||
續 表
|
型號 |
芯數×導體標稱截面 mm2 |
標稱厚度mm |
||||
|
動力線芯 |
地線芯 |
動力線芯 |
地線芯 |
|||
|
MYPTJ 6/10 |
3×25 |
3×16/3 |
3×2.5 |
5.0 |
內護套:2.5 外護套:6.5 |
|
|
3×35 |
3×16/3 |
3×2.5 |
||||
|
3×50 |
3×25/3 |
3×2.5 |
||||
|
3×70 |
3×35/3 |
3×2.5 |
||||
|
3×95 |
3×50/3 |
3×2.5 |
||||
|
3×120 |
3×35/3 |
3×2.5 |
內護套:3.0 外護套:6.5 |
|||
|
3×150 |
3×50/3 |
3×2.5 |
||||
|
3×185 |
3×70/3 |
3×2.5 |
||||
|
MYPTJ 8.7/10 |
3×25 |
3×16/3 |
3×2.5 |
6.5 |
內護套:3.0 外護套:7.0 |
|
|
3×35 |
3×16/3 |
3×2.5 |
||||
|
3×50 |
3×25/3 |
3×2.5 |
||||
|
3×70 |
3×25/3 |
3×2.5 |
||||
|
3×95 |
3×35/3 |
3×2.5 |
||||
|
3×120 |
3×35/3 |
3×2.5 |
||||
|
3×150 |
3×50/3 |
3×2.5 |
||||
|
3×185 |
3×70/3 |
3×2.5 |
||||
