光纜交接箱是用于光纖接入網(電信網,移動網,聯通網）三網主干光纜與FTTH小區配線光纜節點處的接口設備,可以實現大容量光纖的熔接,終端存儲以及調度等功能。該產品的應用,減少了三網的重復線路建設,精簡線路,美化環境。

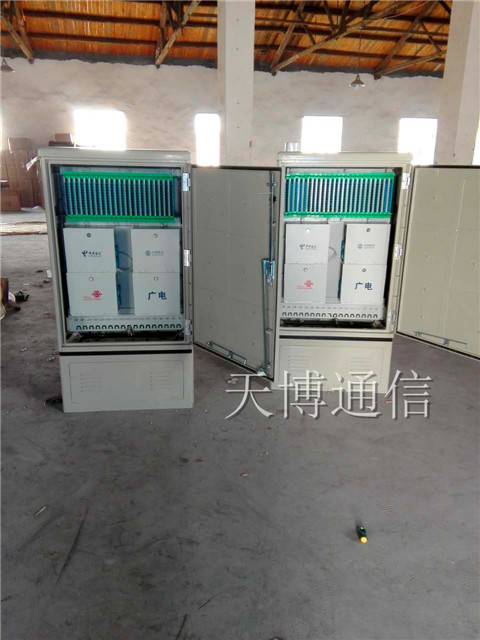

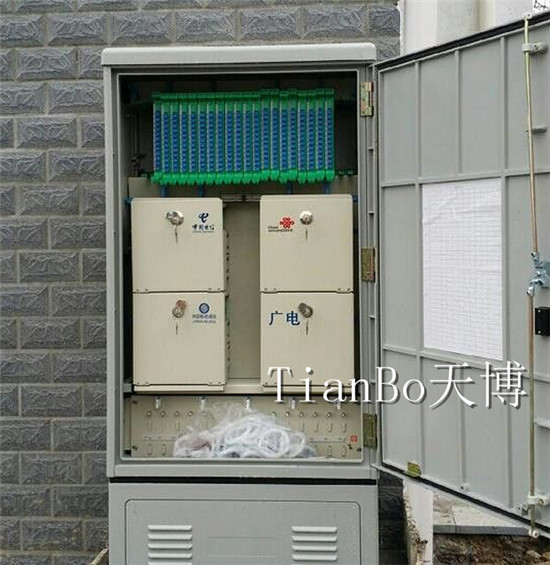

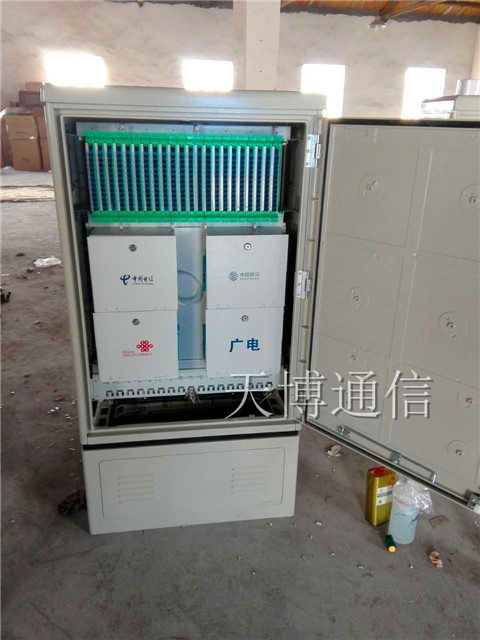

432芯三網合一光纜交接箱（廠家）

FTTH三合一光纜交接箱是用于光纖接入網三網主干光纜與FTTH小區配線光纜節點處的接口設備,可以實現大容量光纖的熔接,終端存儲以及調度等功能。該產品的應用,減少了三網的重復線路建設,精簡線路,美化環境。中華人民共和國通信行業標準 通信光纜交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范圍 本標準規定了通信光纜交接箱。光纜交接箱用于光纖接入網中主干光纜與配線光纜交接處的接口配線設備。可對主,配線光纜進行固定,開剝,保護,終接及冗纖的盤繞,通過光纖跳線,能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由。產品具備模塊化設計,最優化的光纜管理系統,實現主干光纜與配線光纜交叉連接或互連,以及主干光纜之間的直通連接配線功能。且適用于多元化的XPON建設需求,提供多種光分路器增值單元解決方案

432芯三網合一光纜交接箱（廠家）產品介紹及應用：

隨著電信營商3G、FTTx寬帶提速工程的快速發展，傳統傳輸線路帶寬及光接入端口已經遠遠不能滿足需要，基于EPON/GPON的FTTx網絡結構，已成為運營商通信傳輸線路的首選方案。光纜交接箱作為傳輸線路中的重要組成部分，為適應傳輸網絡的發展要求，功能從大芯數、熔配一體逐步過渡到多纜、小芯數、帶分光配線等實際應用環境上來，其結構對熔接配線、線纜管理、分光配置、防護等提出新的要求。品悅通訊光纜交接箱產品，針對各地區域氣候環境，推出不同材質、分光功能、配線容量的光纜交接箱產品可供選擇，現已廣泛應用于電信運營商3G網絡、光進銅退、FTTx、城域網傳輸改造等項目中，應用方案如下：支432芯三網合一光纜交接箱持EPON/GPON分光功能品悅通訊多年來積極參與行業標準的制訂，并參與YD/T988-2007<<通信光纜交接箱>>的起草及編制，該標準已成為行業內光纜交接箱設計、制造、測試、驗收的重要參考依據。

576芯光纜交接箱是用于FTTX光纜通信網絡中光纜端接、分配、調度、光信號分配，主要原料由SMC 專用紗、不飽和樹脂、低收縮添加劑，填料及各種助劑組成。它在二十世紀六十年代初首先出現在歐洲，在1965 年左右，美、日相繼發展了這種工藝。我國于80 年代末，引進了國外先進的SMC 生產線和生產工藝。 SMC 具有優越的電氣性能，耐腐蝕性能，質輕及工程設計容易、靈活等優點，其機械性能可以與部分金屬材料相媲美，因而廣泛應用于運輸車輛、建筑、電子/電氣等行業中。）

特點：箱體可為前開門或前后開門，箱內有充足的布纖、貯纖空間，有足夠的繞線盤掛線鉤，方便用戶操作。箱體采用優質不銹鋼板作材料，并經電鍍、噴塑處理，不僅具有良好的抗腐蝕、耐老化性能，而且箱體密封性能好，能抵受劇烈的氣候變化和惡劣的工作環境，防護等級達GB4208中IP65級要求。箱體由高強度玻纖增強聚脂模壓成型，具有良好的機械強度和抗腐蝕耐老化特性，而且重量輕。全模塊化設計，采用12芯熔接配線一體化模塊。可采用飛碟式直熔盤，體積小，直熔容量大。箱體底部高，空間大，便于光纜引入時，有更大的曲率半徑，安裝操作施工方便。光纜加強芯根據用戶需要，也可采用光纜固定罩殼形式，適用于普通和帶狀光纜。接地方式：箱體共有二層地，一層為保護地，光纜加強芯與保護地相接。另一層為機架地，該兩層地之間互不相通，分別通過各自的接地線通向機房大地。

工作條件：

工作溫度：-40℃～+60℃

相對濕度：≤95%(+40℃時)

大氣壓力：70kPa～106kPa

技術要求：

防護等級：IP65

標稱工作波長：850nm，1310nm，1550nm。

光纖活動連接器插入損耗：≤0.3 dB。

光纖活動連接器回波損耗：≥45dB(PC型)。

機架高壓防護接地裝置與機架間的耐電壓≥3000V(DC)/1min，不 擊穿、無飛弧。

箱體金工件與接地裝置之間的絕緣電阻≥2×104MΩ/500V(DC)

箱體各表面能承受與表面垂直的壓力大于980N，箱門打開后，在門的最外端能承受的垂直壓力大于200N。

光纜固定處能承受1000N的軸向拉力，并能承受扭轉角度±90°共3次的循環扭轉。

光纖彎曲處的曲率半徑＞30mm(內控40mm)

576芯光 纜 交 接 箱

使用說明書

概 述

光纜交接箱主要用于室外光纜的連接、分配和調度。通過光纖活動連接器和雙頭光纖跳線將光纜與光纜進行靈活的配接。本產品系列提供安全可靠、靈活機動的光纖及光設備線路管理，適用于各種光通信網絡，尤其適合于用戶光纖入網工程。

安裝（可分成水泥基座安裝和配套底座安裝）：

一、 預制水泥基座：

1. 水泥基座外型尺寸530mm（長）×290 mm（寬）×200（高），地基中心留310mm×170mm×200mm的進線孔。

2. 預埋地腳螺釘，保證地腳螺釘?shù)闹行木?40mm×180mm。

3. 將箱體放在水泥基本上，其固定孔與預埋地腳螺釘對齊放置，然后將地腳螺釘鎖緊，安裝時應使箱體與水泥基座要保持垂直水平。

4. 在已有是你基座的情況下，用4個M12×100膨脹螺釘固定即可。

二、 配套底座安裝：

當配套底座安裝時，按圖示尺寸用4個M12×100膨脹螺釘固定即可。

調試：

安裝好的光纜交接箱要對其進行調試，交接箱活動部分應轉動靈活，插拔可靠和維護方便，裝配應具有一致性，堅固無松動，且接地點可靠。

特 點

1、 本設備全天候防護，外殼采用高強度防腐蝕特種合成材料，具有隔熱、防水氣凝結等特點，并能有效防止雨、雪、蟲及腐蝕性氣體等任何惡劣環境的影響。

2、 結構設計合理，箱體采用單面單開門，箱體內布線空間大，方便操作和維護。

3、 充分考慮光纜的固定、接地、熔接和冗余光纜的盤繞，使光纜的連接、調度非常方便。

4、 內部光路標識清楚，熔接、盤繞位置明確。

5、 交接箱結構緊湊，安裝簡便，密封性能極好．

6、 熔纖部分采用一體化熔纖盤，使光纜余纖、尾纖盤繞一體化，方便熔纖操作，且可安裝FC、SC適配器。適配器與箱體正面呈30°角，即可保證光纖彎曲半徑，又可節省空間，并且避免操作時光束直射人眼。

7、 適用于帶狀和非帶狀光纜。

主要技術指標

工作環境

·工作溫度：-40℃～+40℃

·貯運溫度：-40℃～+60℃

·相對濕度：≤95%（+40℃時）

·大氣壓力：70Kpa～106Kpa

技術性能指標

·標稱工作波長 1310nm 1550nm

·光纖活動連接器插入損耗（包括重復和互換）﹤0.5dB;

·回波損耗：APC型活動連接器≥60dB;UPC型活動連接器≥50dB；PC型活動連接器≥40dB.

·接地裝置與箱體金屬工件之間絕緣電阻﹥2×104MΩ，試驗電質為直流500V。

·耐溫性能：在±55℃±2℃環境中放置16小時后，在常態下恢復1小時，性能無影響。

·耐壓性能：接地裝置由于箱體工作之間耐壓大于3000V（DC），1min不擊穿，無飛弧。

·防熱性能：箱體由特殊材料構成，具有超強隔熱性能。

·密封性能：防塵性能：優于GB4208/1P53要求。

防水性能：80Kpa水壓，±60°角擺沖水管角度，淋水15min，水珠不能進入箱內。

·箱體靜電負荷能力：殼蓋≥1000N

側表面≥500N

門鉸鏈≥300N

·抗沖擊能力：使用沖擊實驗臺，在X、Y、Z三個軸向各施加六次

峰值加速度為300m/s2，持續時間為6ms的沖擊力，無任何破壞和損傷。

密封條使用壽命：不低于10年。

光纖彎曲半徑：光纜光纖在箱內部盤繞時，無論在何處 轉彎，其曲率半徑﹥40mm。

使用和維護

1、 使用原理圖：

2、 光纜從箱體底部進線孔進入光纜交接箱，光纜進入箱體后在距箱體底部50mm處開剝，開剝長度600mm，如圖所示：

3、 光纜固定至底部光纜引入單元。

4、 主光纜進入一體化熔接配線單元，在此與尾纖熔接。

5、 一體化熔配單元為抽屜式結構。熔接時將單元抽出，操作完畢后，將單元推進滑槽，推到底時，單元將自動鎖定，每個一體化熔接下來配線單元可卡12位FC或SC適配器，同時可熔接12芯光纖。

6、 每個單元蓋板上貼有熔接標識記錄表。每熔接完一個單元，須作好熔接記錄。

7、 光纖線路的連接和調度均通過交叉連接，用雙頭尾纖在箱體正面實現。雙頭尾纖選擇不同長度系列適應跳線。

注意

1、光纜交接箱用于室外光纜的連接、分配和調度。箱體應安裝在堅固牢靠的固定基座上，以便于安裝和調度。

2、 光纜余長在箱體內應保持自然彎曲，其曲率半徑應大于40毫米。

3、 光纜固定后，將加強芯固定在加強芯柱上，并將其可靠接地。

4、 在操作小直徑光纖時應小心，以免刺破皮膚，特別是眼睛部位。

5、 在光纖傳輸光能量時，建議不要直接觀看光纖和光纖連接器端面，除非安全能量輸出等級已得到保證

箱體采用不銹鋼材料制造,抗腐蝕耐老化,使用壽命超過20年。
殼體門框四周采用凹槽結構,硅橡膠密封 ,密封性能達到GB4208--1993中IP 級要求。
殼體門鎖采用三面齒輪推桿機構,是開啟和關閉箱門時更顯輕松。
箱體內部夾以隔熱材料,能有效防止箱內凝露的產生。
采用12芯熔配一體化模塊,最大幅度利用有效空間,最大容量為720芯。
卡接式安裝FC,SC適配器。
前后設通道,可方便跳線靈活跳接
12芯熔配一體化模塊可抽出至箱外,全面正面操作。
有可靠的光纜固定,開剝和接地裝置。
各部件位置和按排,確保光纜在任何位置時彎曲半徑大于40MM。
光纜進殼體接口處,突破傳統方式防水接頭處理光纜密封問題
