JK9301B01 測振儀

使用說明書

1

1．簡介

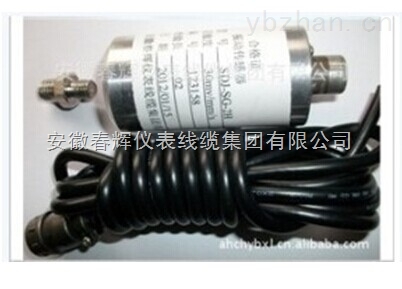

JK9301B0 測振儀主要安裝在各種旋轉機械裝

置的軸承蓋上（如碎煤機、汽輪機、壓縮機、風機和

泵等），可測量振動速度或者振動幅度。它是由運動

線圈切割磁力線而輸出電壓的電磁式變送器，因此具

有工作時不需要供給電源、安裝容易等特點。

2．技術參數

2．1 靈敏度: 20mv/mm/s±5%

2．2 頻率響應：5 ～ 1000 Hz

2．3 自振頻率：10Hz

2．4 測量范圍：0～25mm/s

2．5 輸出電流：4～20mA

2．6 輸出阻抗：≤500Ω

2．7 工作電壓：DC24V

2．8 加速度：10g

2．9 測量方向：垂直或水平

2．10 使用環境：溫度-40℃～60℃ 相對濕度

≤90%

2．11 外形尺寸：φ45×80mm

2．12 重量: 約350g

2

紅線接D C 2 4 V

屏蔽線

2 1

4 3

φ 4 5

100

插頭二芯頻蔽線

1 , 2 接D C 2 4 V

3 , 4 接電流輸出

藍線接電流輸出

M 1 0 × 1 . 5

圖一． 外形圖

3．安裝

3．1 安裝位置：垂直或者水平安裝于被測振動點上，

以變送器底部M10X1.5 螺釘固定。

3．2 安裝尺寸及規范：參看圖三（速度變送器的安裝

及防護），若變送器安裝位置受到高溫蒸汽等沖刷

時，為降低變送器環境溫度、需加防護措施，一般

情況下可不加防護。

3．3 使用和絕緣要求。在連接變送器的航空插頭、插

座上，都標有1、2、3、4 的數字。“1,2”接

DC24V 電源，“3,4”為4～20mA 電流輸出端。連

接導線要求有良好的絕緣性能，采用二芯屏蔽電

纜，航空插座管腳與電纜對應：1，2 紅色線，3，

4 藍色線。電纜的屏蔽層一端浮空，另一端接大

地。

變送器的安裝本廠配用M10 的固定螺釘。對變送

3

器安裝的防護措施，本廠備有防護罩供應，其余由用

戶因地制宜自行處理。

（1）保護橫向變送器擋板示意圖

(2) 防止漏水漏氣檔板示意圖

氣(水)沖刷方向

軸承座上蓋

檔 板

A A向旋轉(局部)

4

(3) 磁場屏蔽罩示意圖（或防護罩）

圖二．振動變送器的安裝及防護

4．注意事項

4．1 測振儀應防止劇烈碰幢和敲打。

4．2 運輸過程和貯存時應置于專用包裝盒內。

接線方式：紅線-接DC24V+

藍線-4-20mA 接地

固定螺釘M10

φ70

4-φ6

不小于3mm
