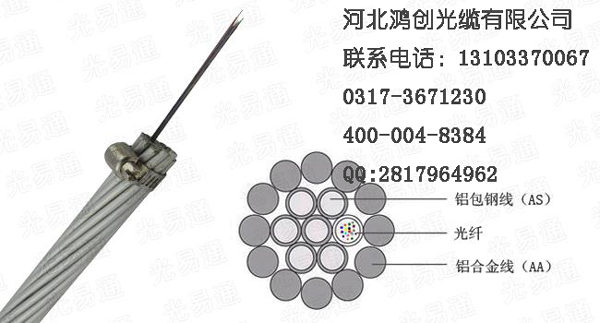

OPGW光纜，Optical Fiber Composite Overhead Ground Wire（也稱光纖復合架空地線）。把光纖放置在架空高壓輸電線的地線中，用以構成輸電線路上的光纖通信網，這種結構形式兼具地線與通信雙重功能，一般稱作OPGW光纜。
（5）OPGW的性能指標中，短路電流越大，越需要用良導體做鎧裝，則相應降低了抗拉強度，而在抗拉強度一定的情況下，要提高短路電流容量，只有增大金屬截面積，從而導致纜徑和纜重增加，這樣就對線路桿塔強度提出了安全問題。

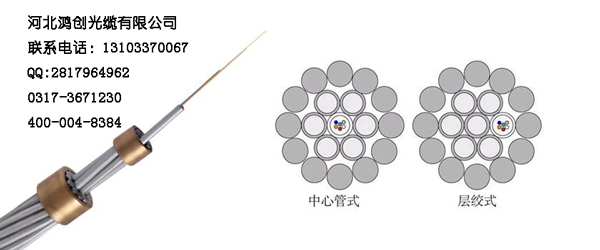

常見的OPGW結構
主要有三大類：分別是鋁管型、鋁骨架型和（不銹）鋼管型。
OPGW施工架設應注意的問題
OPGW的施工架設不同于普通鋼絞線，要注意防止永久的損傷以避免將來影響光纖的性能，并應著重考慮：OPGW的扭轉、微彎、線夾外的局部徑向壓力和對光纖的污染。因此，在施工階段要采取如下有效措施加以解決：
（1）防止OPGW扭轉
在走板和緊線夾加裝平衡錘，防扭器；
采用特殊的雙槽滑輪；
采用雙絞盤的張力防線機；
（2）防止和減少OPGW的微彎與應力
不允許有銳角出現（控制最小彎曲半徑500mm）；

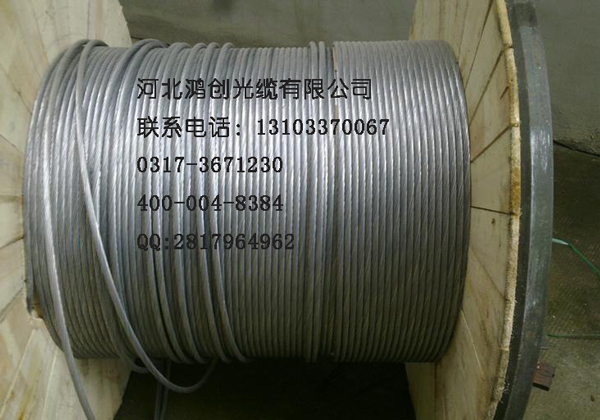

OPGW纜盤直徑應不小于1500mm；
滑輪直徑應為OPGW直徑的25倍以上，一般不得小于500mm；滑輪的內側要有尼龍或橡膠襯墊，防止擦傷OPGW的表面；
合適的牽引線和放線金具；
指定OPGW的最大盤長為6000M，以防止過滑輪的次數；
限制連續放線的線路轉角≤30°，在一個放線的耐張段內，轉角后的OPGW走向應呈"C"字形；
（3）放線張力的控制：
采用帶張力釋放裝置的液壓張力放線機和牽引機；
限制放線速度≤0.5米/秒；
（4）防止光纖污染
在OPGW的施工架設中應注意對端頭加以封裝；
另外，在OPGW運抵現場，架設前，架設完畢進行光纖接續及全線施工結束后，都應在現場及時進行OPGW的光纖衰耗驗收測試。
OPGW光纜主要在500KV 、220KV 、110KV電壓等級線路上使用，受線路停電、安全等因素影響，多在新建線路上應用。
OPGW的適用特點是：
（1）高壓超過110kv的線路，檔距較大（一般都在250M以上）；
（2）易于維護，對于線路跨越問題易解決，其機械特性可滿足線路大跨越；
（3）OPGW外層為金屬鎧裝，對高壓電蝕及降解無影響；
（4）OPGW在施工時必須停電，停電損失較大，所以在新建110kv以上高壓線路中應該使用OPGW；
