您當前位置: 網站首頁 / 供應信息 / 電線電纜 / 儀表信號電纜

上架日期： 2016年8月30日瀏覽量： 166次

智能電表抄表專用線--RS-485通訊電纜

產品價格：￥0（人民幣）

規格：RS-485

發貨地：河北廊坊

品牌：

最小起訂量：1米

QQ洽談點擊詢價 進入商鋪

天津市電纜總廠第一分廠【天聯】

誠信商家

會員級別：金牌會員

認證類型：企業認證

企業證件：通過認證

認證信息：天津市電纜總廠第一分廠

商鋪名稱：天津市電纜總廠第一分廠【天聯】

聯系人：王麟先（先生）

聯系手機：

固定電話：

企業郵箱：vip7shao@foxmail.com

聯系地址：河北省大城縣畢演馬工業區

郵編：65900

聯系我時，請說是在線纜網上看到的，謝謝！

商品詳情

本產品是嚴格按RS-485通訊協議規定設計生產的產品。產品性能卓越
廣泛應用于復雜的工業自動化控制網絡及樓宇自控網絡

一、電纜型號：ZHT-RS486-8系（多股低電容計算機及計算機P.O.S電纜）

二、執行標準：執行標準：Q/ZH09.02-2010

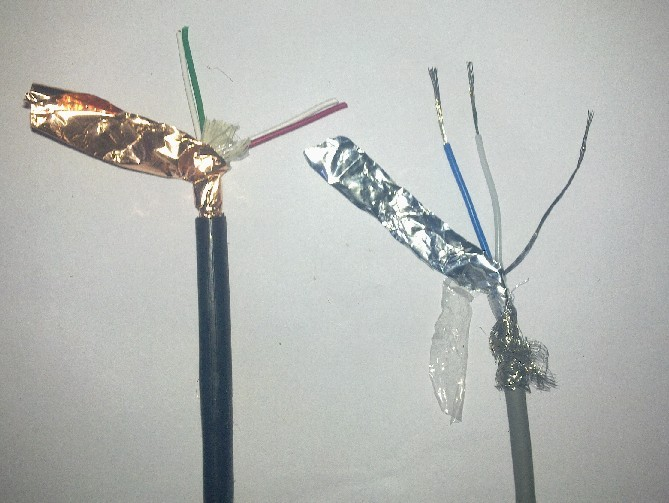

三、產品結構示意圖：

四、性能參數

項目	單位	指標
項目	單位	1224AWG（8201）	2224AWG（8202）	1224AWG（8901） 2224AWG（8902）
20℃導體標稱直流電阻	ohm/1000ft	24	24	24
工作電容（導體-導體）	pF/ft	12	12	12
工作電容（導體-屏蔽）	pF/ft	22	22	22
標稱特殊阻抗	ohm	120	120	120
25℃導體最大導電電流	Amps	4	3.2	4
最大工作電壓	V RMS	300V	300V	300V
電纜工作溫度范圍	℃	0℃To +75℃ 0℃To +75℃		-70℃To +200℃ -70℃To +200℃
最小彎曲半徑	不大于6倍的電纜外徑

1、應用：	Application:
通訊音頻、廣播音響系統、儀表、電子設備及自動化設置、需防干擾線路屏蔽電線電纜。供電系統電表遠控抄表數據傳輸線供水系統水表遠程數據傳輸信號線等	Applicable to communication audio frequency, broadcast sound system, meter, electric equipment and automatic equipment and anti-interference needed circuit shielded wire and cable.
2、產品說明：	Product Description:
◆內導體使用多支退火裸銅絞合 ◆聚氯乙烯絕緣 ◆多芯芯線絞合成纜 ◆外包鋁箔屏蔽 ◆銅線編織屏蔽 ◆聚氯乙烯護套 ◆額定電壓Uo/U為300/300V ◆長期允許工作溫度應不超過70℃	◆Multiple strands annealed bare copper lines twisted as internal conductor ◆PVC insulated ◆Core line with cores twisted into cable ◆Aluminum shielded outside ◆Copper line braid shielded ◆PVC jacket ◆Rated voltage Uo/U is 300/300V ◆Keeping working temperature under 70℃ for long-range operation
RS485通訊線2X0.5 2X0.75 2X1.0 2X1.5 RS485通訊線在一般場合采用雙絞線就可但在要求較高的環境下要采用帶屏蔽層的雙絞電纜。使用RS485通訊線時 對于特定的傳輸線路主機(召測設備)到儀表的485口間的電纜長度與數據信號傳輸?shù)牟ㄌ芈食煞幢龋贿@個長度主要受信號的失真以及噪聲的影響所影響。理論上RS485通信電纜的傳輸距離能達到1200米但實際應用中傳輸距離要小于1200米具體長度受周圍的環境影響。 RS485通信電纜特點：RS-485通訊電纜特性阻抗為120歐姆導體為2*24AWG多股絞合鍍錫銅絲 PE絕緣介質 由鋁箔/聚酯復合帶100%覆蓋+鍍錫銅絲90%覆蓋共2層屏蔽附有獨立接地導線工業灰色PVC外護套。 RS485通訊線結構: 1)導體: 多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm, 共四股導體外徑: 0.91 +/- 0.03mm 2)絕緣:實芯PE絕緣, 外徑: 1.90 +/- 0.03mm 3)第一屏蔽:鋁箔屏蔽 4)引流線:多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm, 共一股, 外徑: 0.91 +/- 0.03mm 5)第二屏蔽:鋁鎂編織網屏蔽, 覆蓋率為55% 6)內護套：黑色PVC, OD: 8.0mm +/- 10% 經測試RS485通訊線最大的通信距離約為1219M 最大傳輸速率為10Mb/S 傳輸速率與傳輸距離成反比在100Kb/S的傳輸速率下才能達到最大的通信距離如果需傳輸更長的距離需要加485中繼器。RS485總線一般最大支持32個節點 如果使用特制的485芯片可以達到128個或者256個節點 最大的可以支持到400個節點。因RS485接口具有良好的抗噪聲干擾性較長的傳輸距離和多站能力等上述優點就使其成為首選的串行接口。因?yàn)镽S485接口組成的半雙工網絡 一般只需二根連線所以RS485接口均采用屏蔽雙絞線傳輸。
