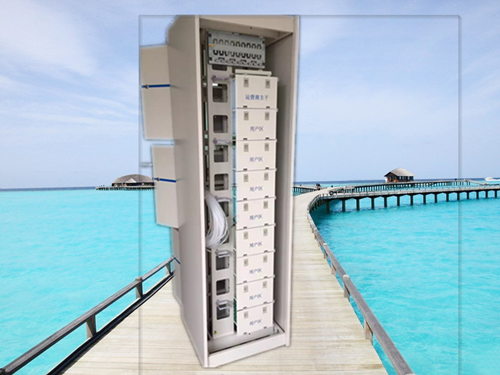

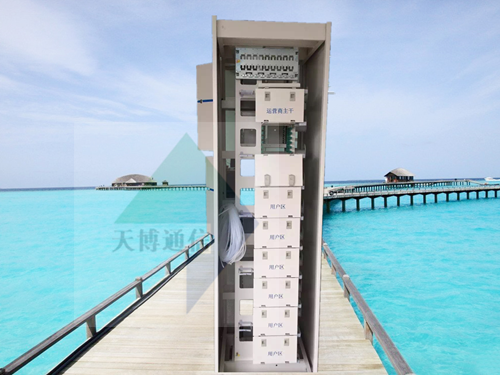

GPX型光纖總配線架，是一種在柜體內實現光纖跳線的交叉連接式配線設備。該產品設計成單面雙直列布局，結構緊湊，集成度高，操作方便。其思路，理念超前；其應用維護方便；其管理，界面清晰。主要用在外纜光纜在2000芯以下的模塊局或機房面積特別緊張的局端。
機柜尺寸：
|
序 號 |
型 號 |
機架容量 |
結構尺寸（mm） |
備注 |
|
1 |
HDGPXSAⅠ |
內線最大容量768芯，外線最大容量720芯 |
2600×840×600 |
|
|
2 |
HDGPXSAⅡ |
內線最大容量576芯，外線最大容量648芯 |
2200×840×600 |
|
|
3 |
HDGPXSAⅢ |
內線最大容量480芯，外線最大容量576芯 |
2000×840×600 |
|
|
4 |
HDGPXSBⅠ |
內線最大容量864芯，外線最大容量792芯 |
2600×840×600 |
|
|
5 |
HDGPXSBⅡ |
內線最大容量672芯，外線最大容量648芯 |
2200×840×600 |
|
|
6 |
HDGPXSBⅢ |
內線最大容量576芯，外線最大容量576芯 |
2000×840×600 |
|

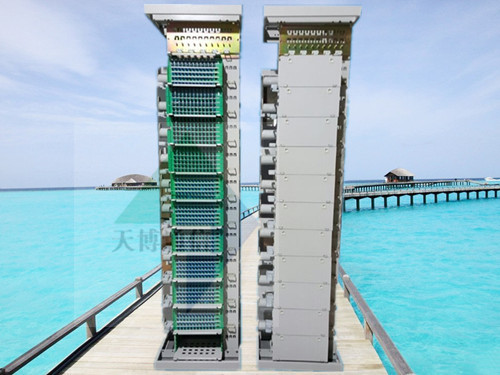

雙面總配線架為熔配分離結構，線路側為模塊式，設備側為配線面板結構。
主要特點
1.線路側為光纜，設備側尾纜分區管理，符合現有維護體制和習慣
2.架內，架間跳纖均在OMDF架內路由，無需進入機房光纖槽道，減小槽道壓力，方便調度管理
3.可定制跳纖長度，減少光纖冗余和纏繞
4.有預留測試端口
5.正面為線路側（直列），背面為設備側（橫列）
6.設備側配線面板采用旋轉結構，維護方便
7.跳線路由采用直放式，無需穿叉走纖，操作方便

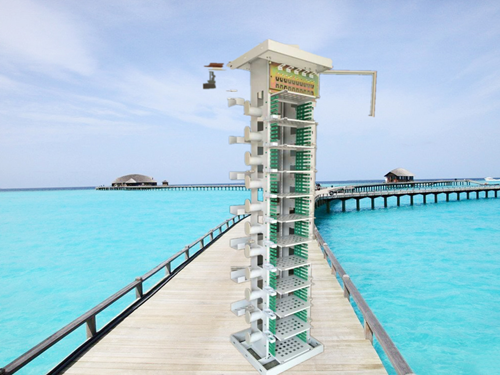

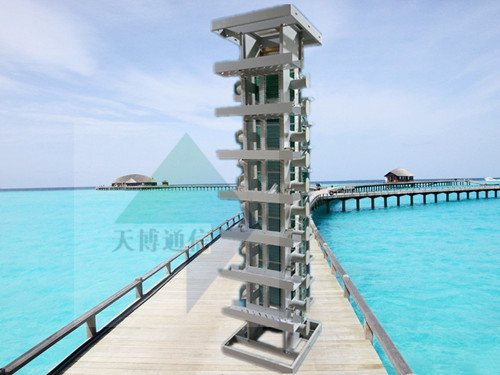

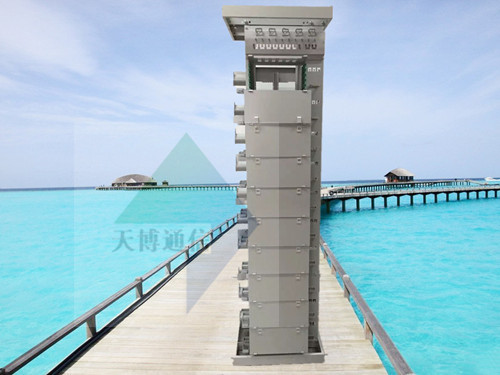

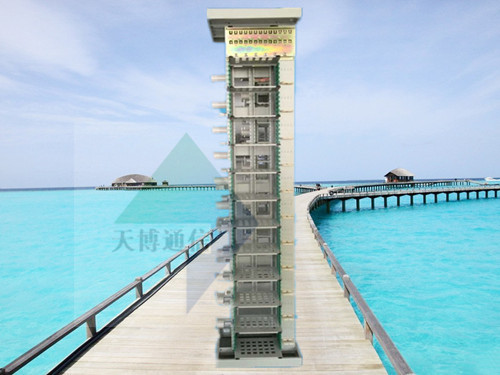

光纖總配線架，采用前后操作方式。正面為線路側，采用12 芯熔配一體化托盤（冰灰），背面為設備側，采用96 芯配線單元。左側成端光纜，右側存儲跳纖。

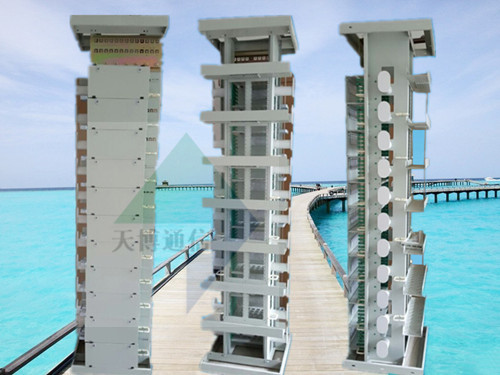

產品并架
主要特點：
• 前后操作方式，可多臺并架使用；
• 設有分支光纜存儲裝置，可存儲分支光纜余長；
• 跳纖可定長，架內跳纖可定長為2 米、3 米、4 米；
• 應用范圍：適用于引入光纜在2000 芯以上的大型模塊局、中心機房。
12芯小型熔配一體化托盤
訂貨指南：
|
外型尺寸（mm） 高×寬×深 |
外線側 |
設備側 |
總容量 （芯） |
適配器 |
|||
|
配線單元（72芯） |
托盤數量（個） |
最大芯數（芯） |
配線單元（96芯翻轉板） |
最大芯數 |
|||
|
2000×720×600 |
9 |
54 |
648 |
6 |
576 |
1124 |
FC SC |
|
2200×720×600 |
10 |
60 |
720 |
7 |
672 |
1392 |
|
|
2600×720×600 |
12 |
72 |
864 |
8 |
768 |
1632 |
|
|
3400×720×900 |
16 |
96 |
1152 |
10 |
960 |
2112 |
|
|
注：1.設備纜的開剝長度，應控制在750mm-1050mm之間； 2.熔配一體化托盤外形尺寸（mm）:25×200×180(高×寬×深)，顏色：冰灰。
|
|||||||
