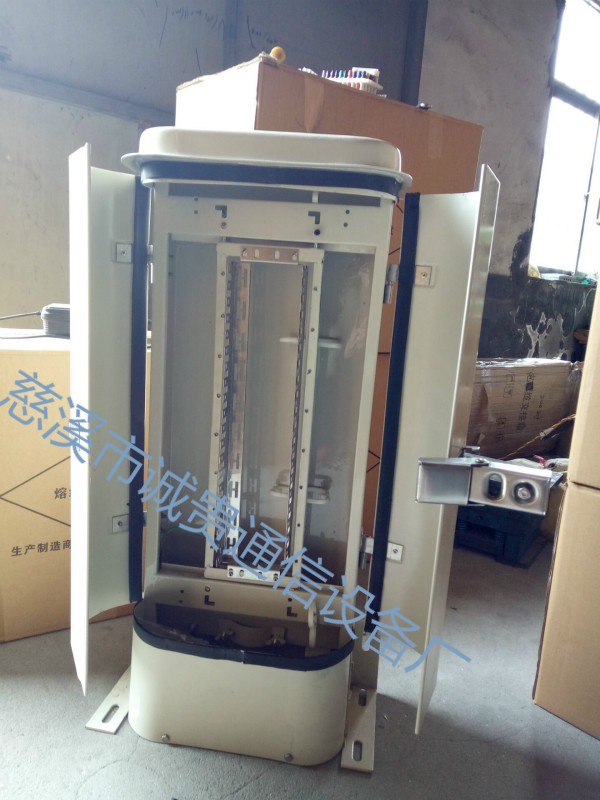

產品概述本電纜交接箱安裝在室外，是用于市話主干電纜和 配線電纜交接處的成端設備,在箱內可用跳線的方式使主干電纜與配線電纜之間進行任意連接，完成交接配線功能。容量自100對線起直到3200對線、結構形式有單面和雙面二種，可落地安裝和架桿安裝。按接線方式分為旋卡式（106）和卡接式（107）型2種。產品具有良好的抗腐蝕性能。箱門、箱底封板都設有密封裝置，可防止雨水和潮氣進入箱內。二、技術指標 1、使用環境： 環境溫度 －40～＋55℃ 相對濕度 ≤95% 在40℃時大氣壓強 70～106Kpa 2、電氣性能： 接觸電阻 ≤3mΩ 絕緣電阻 ≥5×104MΩ 抗電強度 50HZ、500V交流電壓1min無擊穿和飛弧現象三、產品安裝和使用 1、 落地安裝按交接箱底面尺寸制作水泥基礎框座，框座耐壓強度大于750kg/cm2，待水泥基礎框充分凝固后， 把交接箱置于水泥基礎框座上用螺母緊固。如圖1 2、 架桿安裝按站臺尺寸要求預豎兩根水泥桿，在水泥桿上安裝站臺。交接箱安裝在站臺上并用緊固件連接牢固，箱底離地面高度不小于2600mm。 3、 壓卡模塊電纜接續操作 a、用螺絲刀，按動鋼背架上的卡緊(3)取下模塊（只留最下端一塊模塊）如圖3 b密封圈從箱底部取出，按線纜直徑削掉封口再裝至原位。 c電纜穿過去掉封口的密封圈進入交接箱內。 d、剝除電纜護套，剝除長度等于最上一塊模塊頂部，到下橫梁之間的距離再加200mm，用電纜夾將電纜芯線扎緊在下副梁上 e、電纜芯線自上而下，以每10對為一組，用尼龍扣把芯線固定在鋼背架左側的底部。如圖4 6、10對線穿過模塊底部的穿線夾內，再把每對線套入模塊側面的穿線槽內后置纜線于簧片的卡接槽上，用專用工具壓入簧片槽內。如圖5 f、用儀表檢查無誤后，在裝上第二只模塊，直到完畢 4、 跳線操作 a、 將一對跳線分別放入卡線簧片的夾線槽上，用卡接工具把跳線壓入卡接簧片的夾線槽內。 b、1至5對由左方引出，6至10對右方引出，再分別引接線簧片槽上，再用卡接工具壓入簧片槽內。同時把多余導線剪除。如圖6 c、拆除，把卡接工具上的線鉤打開，勾住纜線向上提起，即可拆除。 5、　旋卡模塊電纜接續操作 a、手按接線模塊定位扣，沿垂直軸線轉動模塊，使模塊的反面朝向工作人員； b、將電纜從交接箱底部的密封圈孔中穿入交接箱內； c、剝除電纜護套，剝除長度等于最上一快模塊頂部到下橫梁之間的距離再加200mm，并用電纜夾將電纜芯線扎緊在下副梁上； d、按電纜色譜順序自下而上以25對線為一組用尼龍扣將芯線固定在鋼背架中間。如圖8； e、把每組芯線按領示色譜要求每5對線穿入接線模塊對應的穿線板內； f、按芯線與接線柱顏色對應原則分別把每根芯線穿過接線柱線孔用起子順時針旋轉900；如圖9所示 g、用儀表檢查無誤后轉動接線模塊至起始位置，模塊自動定位牢固后電纜接線完成。

FTTH光纜交接箱、光纜分光分纖箱、24芯光纖樓道箱  光纖分線箱、（分纖箱、分配箱、配線箱、樓道箱）三網合一箱、光分路器箱、光纖配線架、ODF單元箱、OUN配線箱、多媒體集線箱、光纜終端盒、光纜接頭盒、光纖快速連接器、PLC光分路器、一體化托盤、光纖適配器、光纖尾纖、光纖熔接盤、儲纖筒、理線環、法蘭卡條、光纖信息面板、光纖插座盒等……

采用旋卡式旋接模塊:

• 交接箱可采用旋卡式階梯式旋接模塊，該模塊采用國際上同類產品之先進技術設計而成，功能安裝使用維護極為方便，只需1把小刀子， 就可靠完成接線及配線功能。

采用VDF卡接式模塊:

• 交接箱也可采用100 對卡接式VDF模塊，利用卡刀，接續方便可靠，當用戶需要時，還可接插上保安單元，對過電壓脈沖起到保護作用。

訂貨指南：型 號外形尺寸(高×寬×深)mm容量單面容量雙面備注XF5-20型電纜交接箱（落地式/架空式）690×500×350100對200對落地式/架空式950×500×350200對400對1210×500×350300對600對950×770×350400對800對1210×770×350600對1200對1470×770×350800對1600對1210×1030×350900對1800對1470×1030×3501200對2400對1470×1270×3501600對3200對1340×1190×3502000對4000對1730×1270×3502500對5000對XF5-30型電纜交接箱（掛墻式）540×420×205100對 掛墻式800×420×205200對 1060×420×205300對 800×690×205400對 1060×690×205600對 1320×690×205800對 1060×950×205900對 1320×950×2051200對 1320×1190×2051600對 1580×1190×2051800-2400對

大對數通信電纜交接箱規格有單面100對，200對，300對，400對，600對，800對，900對，1200對，1500對，1600對，2000對，2500對。雙面800對，1200對，1800對，2400對，3000對，3200對，4000對，5000對

1.通信電話交接箱在室外安裝，是用于市話主干通信電纜與配線電纜交接處的成端設備,在箱內用跳線的方式使主干電纜與配線電纜之間進行任意連接，完成交接配線功能。電纜交接箱的容量自100對線起一直到3200對線，其結構形式有二種：單面和雙面，落地安裝和架桿安裝。按接線方式分為2種：旋卡式(106)和卡接式(107)。該產品有優良的抗腐蝕性能。箱門、箱底的封板都設有密封裝置，可防止雨水和潮氣進入箱內。

2.通信電話交接箱使用環境： 環境溫度 －40～＋55℃ 相對濕度 ≤95% 在40℃時大氣壓強 70～106Kpa

3.通信電話交接箱電氣性能： 接觸電阻 ≤3mΩ 絕緣電阻 ≥5×104MΩ 抗電強度 50HZ、500V交流電壓1min無擊穿和飛弧現象.

4.通信電話交接箱安裝和使用

1、 落地安裝按交接箱底面尺寸制作水泥基礎框座，框座耐壓強度大于750kg/cm

2.待水泥基礎框充分凝固后， 把交接箱置于水泥基礎框座上用螺母緊固，架桿安裝按站臺尺寸要求預豎兩根水泥桿，在水泥桿上安裝站臺。交接箱安裝在站臺上并用緊固件連接牢固，箱底離地面高度不小于2600mm。

3、壓卡模塊電纜接續操作 a、用螺絲刀，按動鋼背架上的卡緊(3)取下模塊(只留最下端一塊模塊)b密封圈從箱底部取出，按線纜直徑削掉封口再裝至原位。 c電纜穿過去掉封口的密封圈進入交接箱內。 d、剝除電纜護套，剝除長度等于最上一塊模塊頂部，到下橫梁之間的距離再加200mm，用電纜夾將電纜芯線扎緊在下副梁上 e、電纜芯線自上而下，以每10對為一組，用尼龍扣把芯線固定在鋼背架左側的底部。6、10對線穿過模塊底部的穿線夾內，再把每對線套入模塊側面的穿線槽內后置纜線于 的卡接槽上，用專用工具壓入槽內。
