本產品應用于FTTH接入系統中的終端接入環節中，特別適用于室外壁掛式或抱箍式條件下使用。

特點及結構說明

2.1箱體材料采用SMC材料制作，使用壽命達到20年以上；

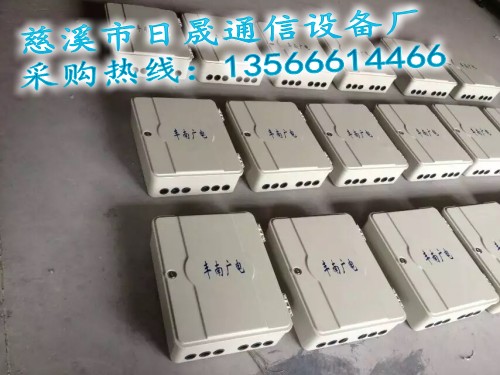

SMC光分路器箱  SMC光分路器箱  SMC光分路器箱

2.2雙層結構的設計，上層為光分器配線層，下層為光纖熔接層；

2.3光分器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性。

3主要技術參數（符合YD/T988-2007通信光纜交接箱要求）

3.1工作環境溫度：－40℃～+60℃

3.2環境濕度：≤95％(+40℃)

3.3大氣壓力：70 kPa～106kPa

3.4光纜進入數量：1×2根（下進纜）

3.5皮纖進入數量：8×2根（下進纖）

3.6箱門開啟角度：≥180°

3.7適配器：SC/PC（上連口為綠色，下連口為藍色）

3.9接地排耐電壓水平：≥3000V(DC)/10mA/1min

3.10絕緣電阻：≥2×104MΩ/500V

產品規格如下：

【專業供應：中國電信、中國移動、中國聯通、中國廣電】

            RS-GXF5型SMC光纜交接箱

產品描述

一、概述

GXF5免跳纖光分路器箱廣泛適用于PON技術FTTH光纖接入網絡，是FTTH建設的理想設備之一，可以實現光纖的熔接、存儲、端接、光分路器的安置以及入戶光纜的布放等功能。

當采用1/2分32或1/2分64盒式光分路器時，適用于一級分光(集中分光)；當采用小分光比盒式光分路器時，適用于二級分光的一級分光點。

                       SMC光纜交接箱（插片式分光）

SMC光分路器箱（盒式存纖）

二、功能區

箱體按功能區可分為外纜引入區、直熔區、外線區（主干與配線）、光分路器區、閑置尾纖管理中心。

1.1、外纜引入區：a.引入光纜后，請用隨機附件中的防水油泥將光纜孔堵死。（注：此防水油泥遇潮氣后會膨脹，使其密封效果更佳）。b.光纜引入后，對主干纜，將光纜分支盒從安裝板上取下，用盒內的特制卡具將光纜固定，固定好加強芯，并在此開剝與接地，開剝長度為2.0m~2.5m（見示意圖），去除松套管后裸纖穿入纖芯護管保護纖芯。c.對配線纜，可直接用安裝板上的卡具將光纜固定即可，然后開剝、接地、去除松套管，套上纖心護管。d.主干與配線光纜纖心從箱體右側經線環引入并固定進入相應的終端熔接托盤。

1.2直熔區：一個直熔單元可安裝12塊熔接盤，每個熔接盤滿足束狀光纜或帶狀光纜12芯過路熔接。

1.3外線區（主干與配線）：由12芯熔配一體化托盤（含尾纖、適配器、熔纖盤）組成，用于外線區（主干、配線）光纜光纖與尾纖的熔接與成端，適用于束狀光纜和帶狀光纜，12芯熔配一體化托盤的適配器方向朝向繞纖輪，便于光分路器尾纖的管理。

1.4光分路器區：光分路器集中安置區，用于盒式光分路器的安裝。

1.5閑置尾纖管理中心：采用適配器對應存纖或盒式存纖方式，用戶可根據需求為 “預連接”的光纖選擇不同的保護管理方式。

三、產品技術特點

1） 高密度、大容量，應用范圍廣闊；

2） “即插即用型分光器”設計，減少初期投資，解決光分路器的管理與擴容；

3） 采用免跳纖的設計理念（尾纖型光分路器的應用理念），即減少配纖適配器和跳纖，又減少通信故障點和插損，提升網絡安全；

4） 連接方便，路由檢查快捷，維護界面清晰 ；

5） “停車場”式概念，為“預連接”的光纖提供保護管理，便于業務管理；其存纖方式可根據用戶需要作盒式存纖，也可作適配器對應存纖；

6） 優秀的線纜管理，全程的半徑保護與余纖存儲；

7） 封閉機箱，防塵，外形美觀；

8)  規范，滿足光纖彎曲半徑大于30mm ；

9） 同時滿足帶狀光纜和非帶狀光纜的使用需要；

10）具有安全、可靠的光纖存儲、保護功能；

11）標識清楚，每芯光纖的接續和分配有明顯的標識；

12）模塊化設計，每個模塊均可單獨取出，便于施工和維護；

四、產品結構圖

說明：

• 前后面開有百葉窗。
• 底部開有進纜孔。
• 有M12螺母和墊圈，供底座固定用。

3、光纜固定裝置

光纜固定板示意圖

說明：

• 光纜固定板通過塑料墊圈與機架整體絕緣。
• 防護接地線與整個固定板相連，光纜中金屬加強芯與固定板相連，連接線的截面積大于6mm²。
• 光纜固定位滿足下表：

表一：光交光纜固定位

4、直熔單元結構示意圖

一個直熔單元可安裝12塊熔接盤，每個熔接盤滿足束狀光纜或帶狀光纜12芯直熔。

過路熔接盤盒體材料采用阻燃ABS、顏色為PANTONE 3405U。

12芯熔配一體化托盤為左、右出纖可調節設計，滿足外纜的熔接、尾纖的存貯、跳纖終端等功能。托盤熔接盤、終端盤材料采用阻燃ABS、顏色為PANTONE 3405U，蓋板材料采用阻燃ABS、顏色為PANTONE 427U。

12芯熔配一體化托盤

五、性能指標

工作溫度：-40℃～+60℃

相對濕度：≤95%(+40℃時)

①光電性能

1)光纖連接損耗：≤0.3db（包括介入、互換性、重復性和溫度變化損耗）

2)回波損耗：FC/PC≥40 db  FC/UPC≥45 db  FC/APC≥60 db

SC/PC≥40 db  SC/UPC≥45 db  SC/APC≥60 db

LC/PC≥40 db  LC/UPC≥45 db  LC/APC≥60 db

3)插拔壽命：1000次

4)設備高壓防護地與設備間絕緣電阻≥2×10⁴MΩ/500V（DC）

5)設備高壓防護地與設備間耐壓≥3000V（DC）/min，不擊穿、無飛弧

②適用性指標：

光纖活動連接器：符合GB12507以及相關標準規定

光纖、光纜符合GB/T11819-1987和GB/T7424-1987的規定

③接地裝置：

• 機架高壓防護接地裝置與光纜中加強芯及金屬護套相連，連接線的截面積大于6 mm²。
• 機架高壓防護接地裝置與地相連的連接端子的截面積大于35 m m²。
• 機架高壓防護接地裝置與機架間絕緣，絕緣電阻不小于l000MΩ/500V(直流)。
• 機架高壓防護接地裝置與機架間耐電壓不小于3000 V(直流)/1min 不擊穿、無飛弧。
• 機架高壓防護接地裝置能可靠接地，接地處有明顯的接地標志。
