光纖配線架使用說明

一．GPXJ-A型光纖配線架產品簡介

1．用途

本設備用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度，是光纜和光通信設備的配線連接設備。

2．特點

• 光纖配線架（ODF）及其光纖配線箱（單元盒）采用19”國際標準安裝界面；
• 全封閉柜式結構，防塵性好，對光纜的成端和配線進行物理保護避免**受損。
• 架體采用優質冷軋鋼板，大立柱整體焊接，強度高，剛性好；表面涂裝采用靜電噴塑工藝，耐腐蝕，外表美觀。
• 架體設計采用模塊化結構，，可根據不同要求靈活配置實現拼架安裝，增容方便；左右側板可脫卸，架間實現無障礙布線。
• 光纜可由機架頂部或底部進纜孔引入機架（或光纖配線箱）進行固定、接地和保護。固定后的光纜金屬部分連接高壓防護接地裝置并與機架絕緣。
• 光纖配接箱（單元盒）集光纖熔接、尾纖收容和配線功能于一體，使用和維護簡便，適合各種類型適配器的安裝。
• 跳線走線可由頂部過線槽、底部過線槽、垂直走線槽和水平過線槽管理，優化走線布局，余纖收繞環可存儲多余跳線。
• 各種標識清楚，適用于各種結構形式的光纜。
• 技術指標符合標準：YD/T778-1999

二．GPXJ-A型光纖配線架的構造

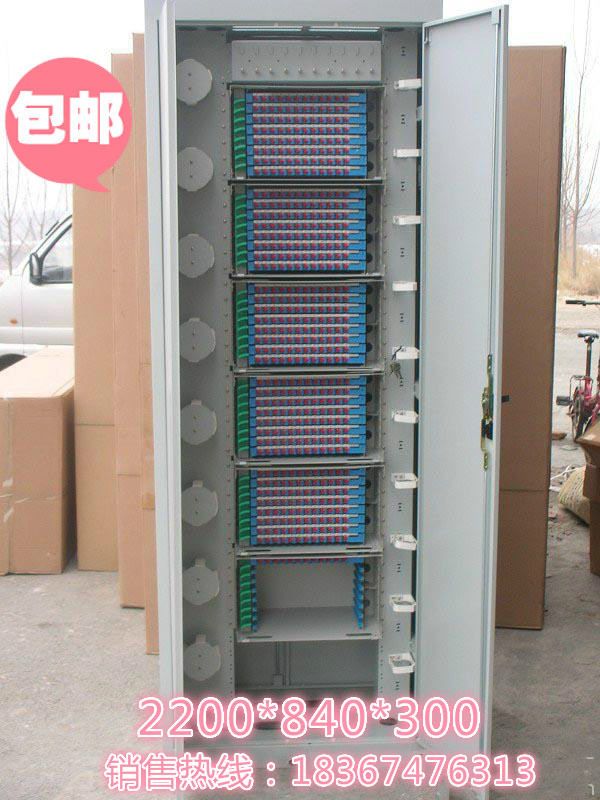

GPXJ-A型光纖配線架主要由左右立柱、頂框、底框焊接成主機架，配上左右側板，前后門組成，如正視，后視圖示。

FTTH光纜交接箱：48芯72芯96芯144芯288芯360芯576芯720芯1152芯1440芯（SMC/不銹鋼）

FTTH三網合一光交箱：216芯288芯360芯432芯576芯648芯684芯720芯864芯（SMC）

FTTH光纖分線箱：8芯12芯24芯36芯48芯72芯96芯108芯144芯（冷軋板/塑料/SMC）

FTTH光纜分光分纖箱：8芯16芯32芯48芯64芯72芯（冷軋板/塑料/SMC）

FTTH三網合一箱：12芯24芯36芯48芯72芯96芯108芯144芯(冷軋板)

FTTH光纖配線架：144芯216芯288芯576芯684芯720芯864芯（冷軋板）

FTTH（ODF）配線箱：12芯24芯36芯48芯72芯96芯108芯144芯（冷軋板）

FTTH光纜接頭盒：12芯24芯36芯48芯72芯96芯108芯144芯288芯

FTTH光纜終端盒：4芯6芯8芯12芯16芯24芯36芯48芯72芯

ODF箱,ODF單元箱,一體化機箱,光纖配線架：12芯ODF箱,24芯ODF箱,36芯ODF箱,48芯ODF箱,72芯ODF箱,96芯ODF箱,144芯ODF箱

慈溪市誠貴通信設備廠（簡稱：誠貴通信）是一家從事研發,生產,銷售為一體的通信設備廠,公司成立于2004年8月,現有員工一百多人,憑借專業的水平和成熟的技術,在通信領域迅速崛起。因?yàn)閷�業,所以經典；因?yàn)橛眯?/span>,所以超越,進入市場以來產品覆蓋了國內30幾個省市,自治區,公司以誠信,開拓,進取,創新,是我們永不改變的信念！ 和建一流企業,創一流服務,做一流品牌的宗旨,作為中國電信,中國移動,中國聯通,廣電等幾大運營商長期合作伙伴關系！并專一成就品質,專業引領潮流,專致鑄造典范。

機架及單元內應具有足夠的空間，用于存儲余留光纖。^[1]

6選擇配架的方法

1.光纖配線架是安裝在墻上還是19’’機架上？ 光纖配線架通常安裝在19’’機架內，對于小型安裝可能也會直接安裝在墻壁上。

2.是否有光纜余留量安放空間？ 應當保留一定量的光纜以防在配線架內拉斷光纖，承受過高的應力，并能防止光纖被扯出配線架。

3.是否有保護裝置？ 在光纖配線架內部應設有光纖保護裝置。

4.通用性 不同的耦合器在配線架上要盡可能的體現出通用性。 比如LC型光纖配線架 就可適合雙工LC/單工SC/MTRJ型光纖適配器；ST型光纖配線架就可適合ST以及FC型光纖適配器。大大的提高了產品的可用性。

5.結構是否靈活？ 這項特點依舊是提高產品的可用性。 光纖配線架根據結構分，可分為3種類型，即壁掛式、機柜式和機架式。 壁掛式一般為箱體結構，適用于光纜條數和光纖芯數都較小的局所。 機柜式是采用封閉式結構，纖芯容量比較固定，外形比較美觀。 機架式一般是采用模塊化設計，用戶可根據光纜的數量和規格選擇相對應的模塊，靈活地組裝在機架上，它是一種面向未來的結構，可以為以后光纖配線架向多功能發展提供便利條件。 光纖配線架應盡量選用鋁型材機架，其結構較牢固，外形也美觀。機架的外形尺寸應與現行傳輸設備標準機架相似，以方便機房排列。表面處理工藝和色彩也應與機房?jī)?nèi)其他設備相近，以保持機房?jī)?nèi)的整體美觀：
