>著色光纖作為光通信單元處于中心
（The optical fiber unit is positioned in the centre）
>兩側放置兩根平行非金屬加強件（FRP）
（Two parallel fiber reinforced plastics (FRP)as placed at the two sides）
>最外擠制一層低煙無鹵（LSZH）護套形成，環保
（THE is completed with a black or color LSZH sheath）
>兩根平行FRP使光纜肯有良好的抗拉，抗壓性能，保護光纖
（TWO parallel FRP strength members ensure good performance of crush resistance to protect the fiber）
>光纜結構簡單，重量輕，實用性強
（simple structure ,light weight and high practicability）
>獨特的凹槽設計，易剝離，方便接續，簡化安裝和維護
（Novel flute design .easily strip and splice .simplify the installation and maintenance）
>接入網，光纖到戶
（Access network ,fiber to the home）
>用于建筑物的引入纜
（Used end users directly cabling）
3．結構參數（Mechanical and Environmental characteristics）
|
操作溫度（Operation temperature） |
-20~+60 |
|
Riser阻燃等級(Riser UL/CUL Rated) |
TYPE OFNR/OFNT4 |
|
Plenum阻燃等級(Plenum UL/CUL Rated) |
TYPE OFNP/OFNT6 |
|
外被材料(Jacket material) |
LSZH or plenum |
|
光纜料號（Part number） |
光纖芯數(Fiber count) |
光纜尺寸(Cable outer size) |
光纜重量（KG/KM）Cable weight(kg/KM) |
拉伸力(Tensile load) |
壓扁力(Crush load) |
彎曲半徑(bend Radius) |
|||
|
短期（N）Short |
長期（N）Long |
短期（N）Short |
短期（N）Long |
短期（N）Short |
長期（N）Long |
||||
|
FTTH |
1 |
(2.0+0.2)*(3.0+0.2) |
8.0 |
200 |
100 |
1000 |
300 |
20D |
10D |
|
FTTH |
2 |
(2.0+0.2)*(3.0+0.2) |
8.5 |
200 |
100 |
1000 |
300 |
20D |
10D |
|
FTTH |
1 |
(2.0+0.2)*(3.8+0.2) |
9.0 |
200 |
100 |
1000 |
300 |
20D |
10D |
|
FTTH |
2 |
(2.0+0.2)*(4.0+0.2) |
10.0 |
200 |
100 |
1000 |
300 |
20D |
10D |
|
|
蝶形光纜（圖一） |
自承式蝶形光纜（圖二） |
|||||||
|
光纖數量 |
1～2 |
4 (光纖帶) |
1～2 |
4 (光纖帶) |
|||||
|
衰 減G652 or G657 @ 1310 / @ 1550 nm |
0.36/0.25 |
0.36/0.25 |
0.36/0.25 |
0.36/0.25 |
|||||
|
光纜尺寸 |
2.0X3.1(±0.1) |
2.0X3.1(±0.1) |
2.0X5.1（±0.1) |
2.0X6.1(±0.1) |
|||||
|
光纜重量(kg/km) |
9.5 |
12 |
21 |
25 |
|||||
|
抗拉力(N)
|
長期 |
金 屬 加強件
|
40 |
FRP 加強件 |
100 |
300 |
|||
|
短期 |
80 |
200 |
600 |
||||||
|
壓扁(N/100mm) |
長期 |
1000 |
1000 |
||||||
|
短期 |
2000 |
2000 |
|||||||
|
最小彎 曲半徑 |
靜態 |
60 (G652) |
30 (G657A) |
25 (G657B) |
|||||
|
動態 |
30 (G652) |
15 (G657A) |
10 (G657B) |
||||||
|
光纜使用溫度(℃) |
-20～+60 |
||||||||
|
環保標準 |
符合歐盟ROHS標準，阻燃等級滿足IEC60332 |
||||||||
注:1、典型值可以根據實際情況作相應調整,
2、可以根據客戶特定要求設計相應產品；
光纜注意事項
一．光纜安裝和運行時應注意的事項：
1光纖是由Sio2材料經特殊加工而成，不能承受過大的拉伸力和壓扁力。在施工時受到的拉伸力和壓扁力應不
2光纜施工和布放定位時，不得使彎曲半徑過小或形成90°直彎角。施工時，彎曲半徑應大于表2規定的動態允許彎曲半徑：布放定位時，彎曲半徑應大于表2規定的靜態允許彎曲半徑。
3普通光纜安裝敷設時的環境溫度不宜低于-15℃，ADSS光纜宜不低于-10℃.
4光纜安裝后，若不能立即接頭時，光纜端頭應作密封處理。
二、光纜運輸和貯存時應注意的事項;

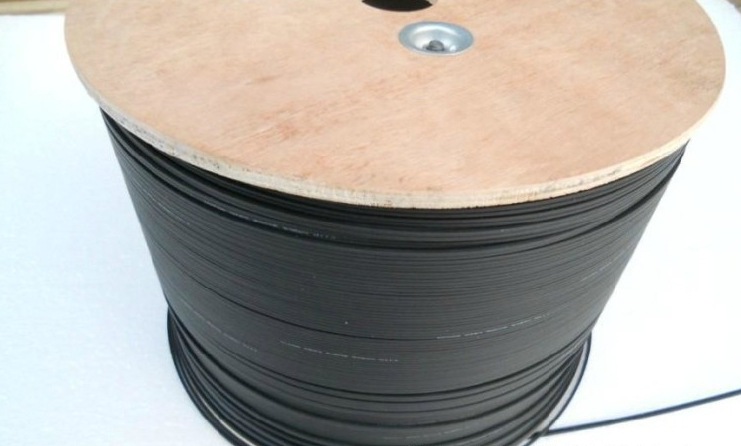

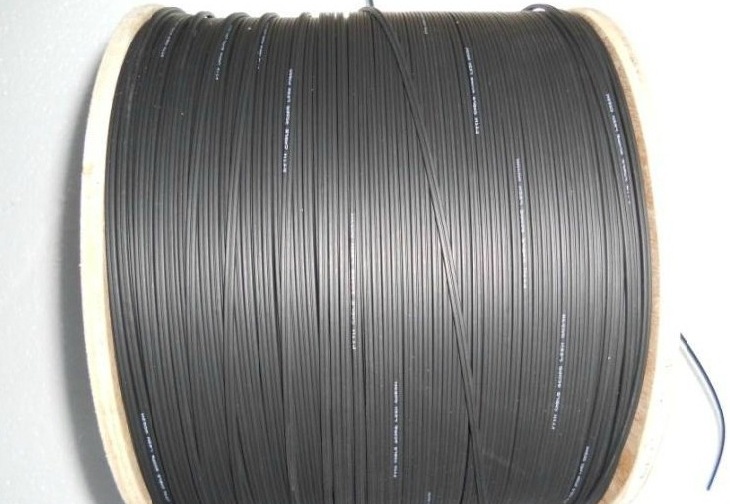

1.不得使光纜處于平放狀態，不得堆放。
2．盤裝光纜應按照光纜盤標明的旋轉箭頭方向滾動，但不能做長距離滾動。
3．不得遭受沖撞、擠壓和任何機械損傷。
4防止受潮和長時間暴曬。
5.運輸?shù)馁A存的溫度應控制在-40℃～+60℃的范圍內，如果超出這個范圍內，交付使用前應進行復檢。
6.從車上卸光纜時應特別注意，可以采用下列方法進行卸貨：
a.卸光纜時最好用叉車或吊葫蘆把光纜從車上輕輕地放置地上。
B.卸光纜時宜用平直木板放置在卡車平臺和地面之間，形成一個小于45°角的斜坡，用一條堅固繩索穿過光纜盤的中間孔，在光纜順著斜坡往下滑的同時，再在車上拉繩子的兩端，使光纜勻速下滑，可在斜坡下端放置幾個軟墊（如橡膠輪胎等），使光纜滑下時有緩沖保護

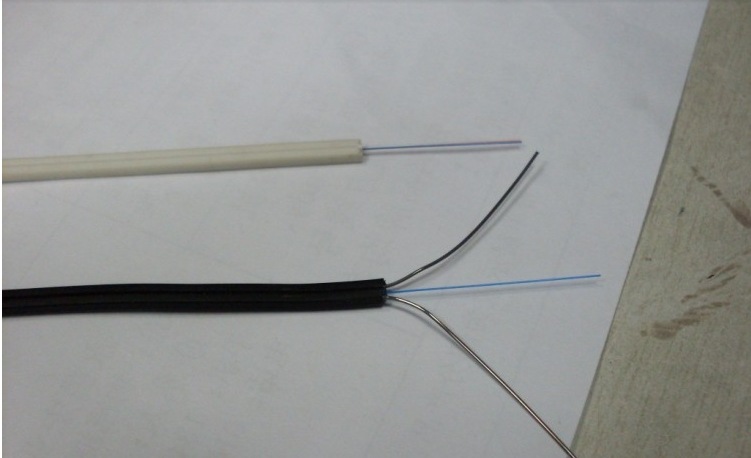

接入網用蝶形光纜俗稱皮線光纜，室內懸掛式布線光纜；比較適合于固定的、空間位置比較緊張的布線，可用于明線或短距離的管道敷設。
皮線光纜要求結構簡單小巧，便于在樓宇內穿布放；具備良好的抗拉伸、抗扭曲、抗側壓性能；具備現場端接光纖端接功能。近幾年隨著國內FTTH國絡的大規模建設，F(xiàn)TTH光纜的應用越來越成熟。皮線光纜單芯、雙芯的結構應用較多，也可做成四芯結構，橫截面呈8字型，加強件位于兩圓中心，可采用金屬或非金屬結構，光纖位于8字型的幾何中心。
皮線光纜內光纖采用G.657小彎曲半徑光纖，可以以20mm的彎曲半徑敷設，適合在樓內以管道方式或布明線方式接入。而期獨特的8字型結構可以在最短時間內實現現場成端；
皮線光纜的加強件可以采用金屬或非金屬加強件兩種。金屬加強件的皮線光纜可以達到更大的抗拉強度，適合較遠距離室內水平布線或短距離的室內垂直布線。非金屬加強件的皮線光纜FRP或GFRP作為加強材料，可以實現非金屬入戶，防雷擊性能優越，短途于從戶外到戶內的引入。
外護套一般采用PVC料或LSZH材料，LSZH材料阻燃性能高于PVC材料。
