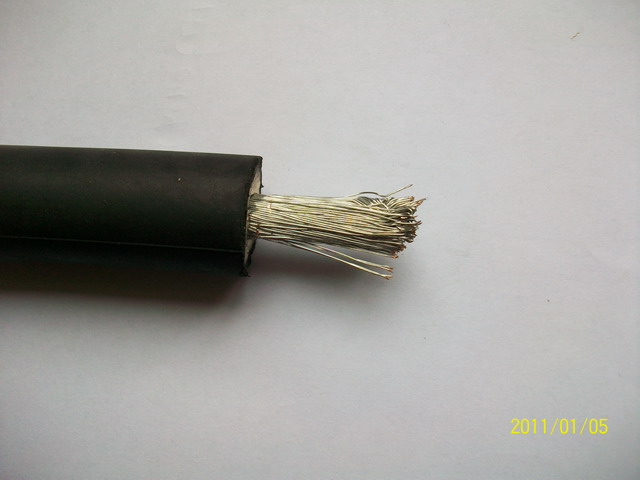

JXF橡皮絕緣氯丁護套電機繞組引接線電纜
一、電機引接線定義：何為電機引接線？電機引接線即電機繞組引接軟線又叫電機引出線，該產品通常用于與電機繞組連接的同時引出機殼和繞組與電機上的接線柱連接，是一種用途非常廣泛的電線電纜。
江蘇春晨電纜有限公司 公司網站：http://gldl8.com/
聯系方式：趙經理
QQ: 843499471 座機傳真：0517-8684418 手機：13770439971
期待您的聯系！
二、電機引接線分類
簡單可分為高壓電機引接線和耐高溫電機引接線
具體介紹如下：
江蘇春晨電纜有限公司 公司網站：http://gldl8.com/
聯系方式：趙經理
QQ: 843499471 座機傳真：0517-8684418 手機：13770439971
期待您的聯系！
1. JBF電機引接線
JBF丁腈聚氯乙烯復合物絕緣電機繞組引接電纜
JBF丁腈聚氯乙烯復合物絕緣電機繞組引接電纜
JBF丁腈聚氯乙烯復合物絕緣電機繞組引接電纜 JBF電機引接線 JBF電機引出線 JBF電機繞組引接線 JBF電機繞組引出線 JBF空調電機連接線 JBF電機連接線 JBF微電機引接線 JBF電機用軟接線 JBF電機專用引接線 JBF電機專用引出線 電機引接線 電機引出線 電機繞組引接線 電機繞組引出線 電機專用電線 碳刷引接線 儀表線
耐熱單芯線 鍍錫電線 鍍錫軟線
電纜應用：
微電機、變頻電機、電機控制器、Y系列電機等F級絕緣及以下
移動電器、電動工具、儀器儀表、電子設備、電信機房、成套控制柜、照明工程、機械設備及自動化裝置的移動連接
電纜產品結構：
江蘇春晨電纜有限公司 公司網站：http://gldl8.com/
聯系方式：趙經理
QQ: 843499471 座機傳真：0517-8684418 手機：13770439971
期待您的聯系！
導體：多股裸銅絲或鍍錫銅絲絞合，符合JB/T 6213.1-2006中5.1的規定，第5類或第6類導體
絕緣：特殊丁腈PVC混合物
絕緣顏色：無優先選用色譜，可根據客戶需要定選用各種顏色
電纜特性：
電線的長期工作溫度應不超過105℃
耐低溫、耐油、耐酸堿、耐潮濕
浸漆烘培溫度130℃：16小時不開裂、不變形
江蘇春晨電纜有限公司 公司網站：http://gldl8.com/
聯系方式：趙經理
QQ: 843499471 座機傳真：0517-8684418 手機：13770439971
期待您的聯系！
電纜技術參數：
工作電壓：500V
測試電纜：3000V工頻火花試驗
絕緣電阻：≥ 20 MΩ . Km （20℃）
最小彎曲半徑：固定安裝 4 X D（電纜外徑）
偶爾移動 6 X D（電纜外徑）
工作溫度：固定安裝 - 30 ~ +105℃
偶爾移動 - 20 ~ +105℃
|
江蘇春晨電纜有限公司 公司網站：http://gldl8.com/ 聯系方式：趙經理 QQ: 843499471 座機傳真：0517-8684418 手機：13770439971 期待您的聯系！ 型號 |
額定電壓 |
芯數 |
導體結構 |
標稱截面 mm2 |
執行標準 |
|
JBF |
500V |
1 |
多股絞合導體 |
0.12 ~ 240 |
QB/T 6213.2-1996 |
|
JBF |
1000V |
1 |
多股絞合導體 |
0.12 ~ 240 |
QB/T 6213.2-1996 |
|
注：以上規格為常用型，可根據用戶要求定制特殊規格 |
電纜名稱：
JBQ橡皮絕緣丁腈護套電機繞組引接線電纜 JBQ電機引接線 JBQ電機引出線 JBQ電機繞組引接線 JBQ電機繞組引出線 B級電機連接線 JBQ電機連接線 JBQ微電機引接線 JBQ電機用軟接線 JBQ電機專用引接線 JBQ電機專用引出線 電機引接線 電機引出線 電機繞組引接線 電機繞組引出線 電機專用電線 碳刷引接線 儀表線
耐熱單芯線 鍍錫電線 鍍錫軟線
江蘇春晨電纜有限公司 公司網站：http://gldl8.com/
聯系方式：趙經理
QQ: 843499471 座機傳真：0517-8684418 手機：13770439971
期待您的聯系！
電纜應用：
水泵、油泵、盤式電機、Y系列電機等B級絕緣及以下
空壓機、控制柜、發電機組、移動電源
移動電器、電動工具、儀器儀表、電子設備、電信機房、成套控制柜、照明工程、機械設備及自動化裝置的移動連接
電纜產品結構：
導體：多股裸銅絲或鍍錫銅絲絞合，符合JB/T 6213.1-1992中5.2的規定，第5類或第6類導體
絕緣：特殊橡膠混合物
護套：特殊丁腈混合物
護套顏色：黑色，可根據客戶需要定選用各種顏色
電纜特性：
電線的長期工作溫度應不超過70℃
耐低溫、耐油、耐酸堿、耐潮濕
能承受中等的機械應力
浸漆烘培溫度130℃：16小時不開裂、不變形
電纜技術參數：
江蘇春晨電纜有限公司 公司網站：http://gldl8.com/
聯系方式：趙經理
QQ: 843499471 座機傳真：0517-8684418 手機：13770439971
期待您的聯系！
|
工作電壓 V |
工頻試驗電壓 KV |
|
500 |
3.0 |
|
1000 |
6.0 |
|
3000 |
15.0 |
|
6000 |
20.0 |
|
10000 |
35.0 |
絕緣電阻：≥ 50 MΩ . Km （20℃）
最小彎曲半徑：固定安裝 4 X D（電纜外徑）
偶爾移動 6 X D（電纜外徑）
工作溫度：固定安裝 - 40 ~ +70℃
偶爾移動 - 30 ~ +70℃
|
型號 |
額定電壓 |
芯數 |
導體結構 |
標稱截面 mm2 |
執行標準 |
|
JBQ |
500V |
1 |
多股絞合導體 |
0.12 ~ 240 |
QB/T 6213.2-1996 |
|
JBQ |
1000V |
1 |
多股絞合導體 |
0.12 ~ 240 |
QB/T 6213.2-1996 |
|
JBQ |
3000V |
1 |
多股絞合導體 |
0.12 ~ 240 |
QB/T 6213.2-1996 |
|
JBQ |
6000V |
1 |
多股絞合導體 |
1.0 ~ 240 |
QB/T 6213.2-1996 |
|
JBQ |
10000V |
1 |
多股絞合導體 |
1.0 ~ 240 |
QB/T 6213.2-1996 |
|
JBQ |
15000V |
1 |
多股絞合導體 |
1.0 ~ 240 |
QB/T 6213.2-1996 |
|
注：以上規格為常用型，可根據用戶要求定制特殊規格 |
3.JFEH乙丙橡皮絕緣阻燃氯磺化聚乙烯護套電機繞組引接線電纜 JFEH電機引接線
電纜名稱：
JFEH乙丙橡皮絕緣阻燃氯磺化聚乙烯護套電機繞組引接線電纜 JFEH電機引接線 JFEH電機引出線 JFEH電機繞組引接線 JFEH電機繞組引出線 F級電機連接線 JFEH電機連接線 JFEH微電機引接線 JFEH電機用軟接線 JFEH電機專用引接線 JFEH電機專用引出線 電機引接線 電機引出線 電機繞組引接線 電機繞組引出線 電機專用電線 碳刷引接線 儀表線
耐熱單芯線
鍍錫電線
鍍錫軟線
電纜應用：
水泵、油泵、盤式電機、Y系列電機等F級絕緣及以下
行車、起重設備、空壓機、控制柜、發電機組、移動電源
移動電器、電動工具、儀器儀表、電子設備、電信機房、成套控制柜、照明工程、機械設備及自動化裝置的移動連接
電纜產品結構：
導體：多股裸銅絲或鍍錫銅絲絞合，符合JB/T 6213.1-1992中5.2的規定，第5類或第6類導體
絕緣：特殊乙丙橡膠混合物
護套：特殊阻燃氯化聚乙烯橡膠混合物
護套顏色：黑色，可根據客戶需要定選用各種顏色
電纜特性：
電線的長期工作溫度應不超過90℃
阻燃、耐低溫、耐油、耐酸堿、耐潮濕、抗紫外線極佳
能承受中等的機械應力
浸漆烘培溫度165℃：16小時不開裂、不變形
電纜技術參數：
|
工作電壓 V |
工頻試驗電壓 KV |
|
500 |
3.0 |
|
1000 |
6.0 |
|
3000 |
15.0 |
|
6000 |
20.0 |
|
10000 |
35.0 |
絕緣電阻：≥ 50 MΩ . Km （20℃）
最小彎曲半徑：固定安裝 4 X D（電纜外徑）
偶爾移動 6 X D（電纜外徑）
工作溫度：固定安裝 - 40 ~ +90℃
偶爾移動 - 30 ~ +90℃
|
型號 |
額定電壓 |
芯數 |
導體結構 |
標稱截面 mm2 |
執行標準 |
|
JFEH |
500V |
1 |
多股絞合導體 |
0.12 ~ 240 |
QB/T 6213.2-1996 |
|
JFEH |
1000V |
1 |
多股絞合導體 |
0.12 ~ 240 |
QB/T 6213.2-1996 |
|
JFEH |
3000V |
1 |
多股絞合導體 |
0.12 ~ 240 |
QB/T 6213.2-1996 |
|
JFEH |
6000V |
1 |
多股絞合導體 |
1.0 ~ 240 |
QB/T 6213.2-1996 |
|
JFEH |
10000V |
1 |
多股絞合導體 |
1.0 ~ 240 |
QB/T 6213.2-1996 |
|
JFEH |
15000V |
1 |
多股絞合導體 |
1.0 ~ 240 |
QB/T 6213.2-1996 |
|
注：以上規格為常用型，可根據用戶要求定制特殊規格 |
4. JFEYH高壓電機引接線 JFEYH高壓控制柜專用阻燃軟電纜
電纜名稱：
JFEYH高壓電機引接線 JFEYH高壓控制柜軟電纜 JFEYH高壓控制柜專用阻燃軟電纜 JFEYH高壓電纜 JFEYH控制專用電纜 JFEYH變頻連接高壓軟電纜 JFEYH高壓電機專用軟電纜 JFEYH高壓發電機組專用阻燃軟電纜 電機引接線 電機引出線 電機繞組引接線 電機繞組引出線 電機專用電線 碳刷引接線 儀表線
耐熱單芯線 鍍錫電線 鍍錫軟線
電纜應用：
高壓電機、大型電機、發電機組、特種電機等F級絕緣及以下
行車、起重設備、空壓機、控制柜、發電機組、移動電源
成套控制柜、照明工程、移動電器、電動工具、儀器儀表、電子設備、電信機房、機械設備及自動化裝置的移動連接
電纜產品結構：
導體：多股鍍錫銅絲絞合，符合JB/T 6213.1-1992中5.2的規定，第5類或第6類導體
導體屏蔽：特殊半導電繞包或擠包
絕緣：特殊乙丙橡膠混合物
護套：特殊阻燃橡膠混合物
護套顏色：黑色，可根據客戶需要定選用各種顏色
電纜特性：
電線的長期工作溫度應不超過90℃
阻燃、耐低溫、耐油、耐酸堿、耐潮濕、抗紫外線極佳
能承受中等的機械應力
浸漆烘培溫度165℃：16小時不開裂、不變形
電纜技術參數：
|
工作電壓 V |
工頻試驗電壓 KV |
|
6000 |
20.0 |
|
10000 |
35.0 |
|
15000 |
40.0 |
絕緣電阻：≥ 300 MΩ . Km （20℃）
最小彎曲半徑：固定安裝 4 X D（電纜外徑）
偶爾移動 6 X D（電纜外徑）
工作溫度：固定安裝 - 40 ~ +90℃
偶爾移動 - 30 ~ +90℃
|
型號 |
額定電壓 |
芯數 |
導體結構 |
標稱截面 mm2 |
執行標準 |
|
JFEH |
6000V |
1 |
多股絞合導體 |
1.0 ~ 240 |
QB/T 6213.2-1996 |
|
JFEH |
10000V |
1 |
多股絞合導體 |
1.0 ~ 240 |
QB/T 6213.2-1996 |
|
JFEH |
15000V |
1 |
多股絞合導體 |
1.0 ~ 240 |
QB/T 6213.2-1996 |
|
注：以上規格為常用型，可根據用戶要求定制特殊規格 |
5. JG硅橡膠絕緣電機繞組引接線電纜 JG電機引接線
電纜名稱：
JG硅橡膠絕緣電機繞組引接線電纜趙經理
JG電機引接線 JG電機引出線 JG電機繞組引接線 JG電機繞組引出線 H級電機連接線 JG電機連接線 JG微電機引接線 JG電機用軟接線 JG電機專用引接線 JG電機專用引出線 電機引接線 電機引出線 電機繞組引接線 電機繞組引出線 電機專用電線 碳刷引接線 儀表線
耐熱單芯線 鍍錫電線 鍍錫軟線
硅橡膠引接線 耐熱電機引接線 耐熱電機引出線 硅橡膠電纜 硅橡膠引接線 硅橡膠引出線
電纜應用：
微電機、變頻電機、電機控制器、Y系列電機等H級絕緣及以下
移動電器、電動工具、儀器儀表、電子設備、電信機房、成套控制柜、照明工程、機械設備及自動化裝置的移動連接
電纜產品結構：
導體：多股鍍錫銅絲絞合，符合JB/T 6213.1-2006中5.1的規定，第5類或第6類導體
絕緣：特殊硅橡膠混合物
絕緣顏色：紅色或黑色，可根據客戶需要定選用各種顏色
電纜特性：
電線的長期工作溫度應不超過180℃
防水、耐酸堿、耐低溫性能極佳
浸漆烘培溫度250℃：16小時不開裂、不變形
電纜技術參數：
|
工作電壓 V |
工頻試驗電壓 KV |
|
500 |
3.0 |
|
1000 |
6.0 |
|
3000 |
15.0 |
|
6000 |
20.0 |
|
10000 |
35.0 |
絕緣電阻：≥ 1500 MΩ . Km （20℃）
最小彎曲半徑：固定安裝 4 X D（電纜外徑）
偶爾移動 6 X D（電纜外徑）
工作溫度：固定安裝 - 60 ~ +180℃
偶爾移動 - 50 ~ +180℃
|
型號 |
額定電壓 |
芯數 |
導體結構 |
標稱截面 mm2 |
執行標準 |
|
JG |
500V |
1 |
多股絞合導體 |
0.12 ~ 240 |
JB/T 6213.2-2006 |
|
JG |
1000V |
1 |
多股絞合導體 |
0.12 ~ 240 |
JB/T 6213.2-2006 |
|
JG |
3000V |
1 |
多股絞合導體 |
0.12 ~ 240 |
JB/T 6213.2-2006 |
|
JG |
6000V |
1 |
多股絞合導體 |
1.0 ~ 240 |
JB/T 6213.2-2006 |
|
JG |
10000V |
1 |
多股絞合導體 |
1.0 ~ 240 |
JB/T 6213.2-2006 |
|
JG |
15000V |
1 |
多股絞合導體 |
1.0 ~ 240 |
QB/T 6213.2-1996 |
|
注：以上規格為常用型，可根據用戶要求定制特殊規格 |
6. JHGG高壓耐熱阻燃電機引接線趙
JHGG電機引接線
電纜名稱：
JHGG高壓耐熱阻燃電機引接線 JHGG電機引接線 JHGG電機引出線 JHGG電機繞組引接線 JHGG電機繞組引出線 H級電機連接線 JHGG電機連接線 JHGG微電機引接線 JHGG電機用軟接線 JHGG電機專用引接線 JHGG電機專用引出線 電機引接線 電機引出線 電機繞組引接線 電機繞組引出線 電機專用電線 碳刷引接線 儀表線 耐熱單芯線 鍍錫電線 鍍錫軟線
硅橡膠引接線 耐熱電機引接線 耐熱電機引出線 硅橡膠電纜 硅橡膠引接線 硅橡膠引出線
電纜應用：
微電機、變頻電機、電機控制器、Y系列電機等H級絕緣及以下
移動電器、電動工具、儀器儀表、電子設備、電信機房、成套控制柜、照明工程、機械設備及自動化裝置的移動連接
電纜產品結構：
導體：多股鍍錫銅絲絞合，符合JB/T 6213.1-2006中5.1的規定，第5類或第6類導體
絕緣：特殊硅橡膠混合物
護套：特殊阻燃硅橡膠混合物
護套顏色：紅色或黑色，可根據客戶需要定選用各種顏色
電纜特性：
電線的長期工作溫度應不超過180℃
阻燃、防水、耐酸堿、耐低溫性能極佳
浸漆烘培溫度250℃：16小時不開裂、不變形
電纜技術參數：
|
工作電壓 V |
工頻試驗電壓 KV |
|
500 |
3.0 |
|
1000 |
6.0 |
|
3000 |
15.0 |
|
6000 |
20.0 |
|
10000 |
35.0 |
絕緣電阻：≥ 1500 MΩ . Km （20℃）
最小彎曲半徑：固定安裝 4 X D（電纜外徑）
偶爾移動 6 X D（電纜外徑）
工作溫度：固定安裝 - 60 ~ +180℃
偶爾移動 - 50 ~ +180℃
|
型號 |
額定電壓 |
芯數 |
導體結構 |
標稱截面 mm2 |
執行標準 |
|
JHGG |
500V |
1 |
多股絞合導體 |
0.12 ~ 240 |
QB/T 6213.2-1996 |
|
JHGG |
1000V |
1 |
多股絞合導體 |
0.12 ~ 240 |
QB/T 6213.2-1996 |
|
JHGG |
3000V |
1 |
多股絞合導體 |
0.12 ~ 240 |
QB/T 6213.2-1996 |
|
JHGG |
6000V |
1 |
多股絞合導體 |
1.0 ~ 240 |
QB/T 6213.2-1996 |
|
JHGG |
10000V |
1 |
多股絞合導體 |
1.0 ~ 240 |
QB/T 6213.2-1996 |
|
JHGG |
15000V |
1 |
多股絞合導體 |
1.0 ~ 240 |
QB/T 6213.2-1996 |
|
注：以上規格為常用型，可根據用戶要求定制特殊規格 |
7. JHG阻燃硅橡膠絕緣電機繞組引接線電纜 JHG電機引接線
電纜名稱：
JHG阻燃硅橡膠絕緣電機繞組引接線電纜 JHG電機引接線 JHG電機引出線 JHG電機繞組引接線 JHG電機繞組引出線 H級電機連接線 JHG電機連接線 JHG微電機引接線 JHG電機用軟接線 JHG電機專用引接線 JHG電機專用引出線 電機引接線 電機引出線 電機繞組引接線 電機繞組引出線 電機專用電線 碳刷引接線 儀表線
耐熱單芯線 鍍錫電線 鍍錫軟線
硅橡膠引接線 耐熱電機引接線 耐熱電機引出線 硅橡膠電纜 硅橡膠引接線 硅橡膠引出線
電纜應用：
微電機、變頻電機、電機控制器、Y系列電機等H級絕緣及以下
移動電器、電動工具、儀器儀表、電子設備、電信機房、成套控制柜、照明工程、機械設備及自動化裝置的移動連接
電纜產品結構：
導體：多股鍍錫銅絲絞合，符合JB/T 6213.1-2006中5.1的規定，第5類或第6類導體
絕緣：特殊阻燃硅橡膠混合物
絕緣顏色：紅色或黑色，可根據客戶需要定選用各種顏色
電纜特性：
電線的長期工作溫度應不超過180℃
阻燃、防水、耐酸堿、耐低溫性能極佳
浸漆烘培溫度250℃：16小時不開裂、不變形
電纜技術參數：
|
工作電壓 V |
工頻試驗電壓 KV |
|
500 |
3.0 |
|
1000 |
6.0 |
|
3000 |
15.0 |
|
6000 |
20.0 |
|
10000 |
35.0 |
絕緣電阻：≥ 1500 MΩ . Km （20℃）
最小彎曲半徑：固定安裝 4 X D（電纜外徑）
偶爾移動 6 X D（電纜外徑）
工作溫度：固定安裝 - 60 ~ +180℃
偶爾移動 - 50 ~ +180℃
|
型號 |
額定電壓 |
芯數 |
導體結構 |
標稱截面 mm2 |
執行標準 |
|
JHG |
500V |
1 |
多股絞合導體 |
0.12 ~ 240 |
QB/T 6213.2-1996 |
|
JHG |
1000V |
1 |
多股絞合導體 |
0.12 ~ 240 |
QB/T 6213.2-1996 |
|
JHG |
3000V |
1 |
多股絞合導體 |
0.12 ~ 240 |
QB/T 6213.2-1996 |
|
JHG |
6000V |
1 |
多股絞合導體 |
1.0 ~ 240 |
QB/T 6213.2-1996 |
|
JHG |
10000V |
1 |
多股絞合導體 |
1.0 ~ 240 |
QB/T 6213.2-1996 |
|
JHG |
15000V |
1 |
多股絞合導體 |
1.0 ~ 240 |
QB/T 6213.2-1996 |
|
注：以上規格為常用型，可根據用戶要求定制特殊規格 |
三：部分電纜參數表
|
JV JF 型 500V 導體最高溫度70℃的電機引接電纜和軟線 |
|||||
|
序號 |
標稱截面 mm2 |
導體結構 n/mm |
絕緣厚度 mm |
電纜外徑 mm |
電纜重量 Kg/km |
|
1 |
0.75 |
42/0.15 |
0.6 |
2.4 |
12.2 |
|
2 |
1 |
32/0.20 |
0.6 |
2.56 |
15.1 |
|
3 |
1.5 |
48/0.20 |
0.6 |
2.86 |
20.6 |
|
4 |
2.5 |
77/0.20 |
0.7 |
3.49 |
32.1 |
|
5 |
4 |
77/0.26 |
0.8 |
4.31 |
51.7 |
|
6 |
6 |
84/0.30 |
1.0 |
5.72 |
78.3 |
|
7 |
10 |
84/0.40 |
1.2 |
7.35 |
134.2 |
|
8 |
16 |
126/0.40 |
1.2 |
8.42 |
189.2 |
|
9 |
25 |
196/0.40 |
1.4 |
10.22 |
288.7 |
|
10 |
35 |
276/0.40 |
1.4 |
12.25 |
395.5 |
|
11 |
50 |
396/0.40 |
1.6 |
13.49 |
553.1 |
|
JE、JH 導體最高溫度90℃的電機引接電纜和軟線 |
||||||
|
序號 |
電壓 等級 |
標稱截面 mm2 |
導體結構 n/mm |
絕緣厚度 mm |
電纜外徑 mm |
電纜重量 Kg/km |
|
1 |
1000V |
0.75 |
42/0.15 |
1.4 |
4.08 |
26.5 |
|
2 |
1000V |
1 |
32/0.20 |
1.4 |
4.24 |
30.1 |
|
3 |
1000V |
1.5 |
48/0.20 |
1.4 |
4.54 |
37.0 |
|
4 |
1000V |
2.5 |
77/0.20 |
1.4 |
4.96 |
48.7 |
|
5 |
1000V |
4 |
77/0.26 |
1.4 |
5.57 |
68.7 |
|
6 |
1000V |
6 |
7×12/0.30 |
1.5 |
6.77 |
96.8 |
|
7 |
1000V |
10 |
7×12/0.40 |
1.5 |
7.98 |
149.2 |
|
8 |
1000V |
16 |
7×18/0.40 |
1.5 |
9.15 |
207.3 |
|
9 |
1000V |
25 |
7×28/0.40 |
1.6 |
10.68 |
304.6 |
|
10 |
1000V |
35 |
12×23/0.40 |
1.6 |
12.96 |
416.8 |
|
11 |
1000V |
50 |
12×33/0.40 |
1.7 |
14.47 |
574.3 |
|
12 |
1000V |
70 |
19×19/0.50 |
1.8 |
15.98 |
788.7 |
|
13 |
1000V |
95 |
25×19/0.50 |
2.0 |
18.2 |
1031.3 |
|
14 |
1000V |
120 |
38×16/0.50 |
2.2 |
20.62 |
1315.1 |
|
15 |
1000V |
150 |
40×19/0.50 |
2.3 |
23.08 |
1628.5 |
|
16 |
1000V |
185 |
49×19/0.50 |
2.4 |
24.18 |
1960.6 |
|
17 |
1000V |
240 |
49×25/0.50 |
2.4 |
26.74 |
2523.4 |
|
18 |
3000V |
2.5 |
77/0.20 |
2.8 |
7.90 |
96.8 |
|
19 |
3000V |
4 |
77/0.26 |
2.8 |
8.51 |
121.5 |
|
20 |
3000V |
6 |
7×12/0.30 |
2.8 |
9.50 |
153.7 |
|
21 |
3000V |
10 |
7×12/0.40 |
2.8 |
10.71 |
214.8 |
|
22 |
3000V |
16 |
7×18/0.40 |
2.8 |
11.88 |
281.3 |
|
23 |
3000V |
25 |
7×28/0.40 |
2.8 |
13.20 |
382.3 |
|
24 |
3000V |
35 |
12×23/0.40 |
2.8 |
15.48 |
509.7 |
|
25 |
3000V |
50 |
12×33/0.40 |
2.8 |
16.78 |
667.9 |
|
26 |
3000V |
70 |
19×19/0.50 |
2.8 |
18.08 |
881.5 |
|
27 |
3000V |
95 |
25×19/0.50 |
3.0 |
20.30 |
1136.3 |
|
28 |
3000V |
120 |
38×16/0.50 |
3.0 |
22.30 |
1408.8 |
|
29 |
3000V |
150 |
40×19/0.50 |
3.0 |
24.55 |
1719.6 |
|
30 |
3000V |
185 |
49×19/0.50 |
3.0 |
25.44 |
2042.0 |
|
31 |
3000V |
240 |
49×25/0.50 |
3.0 |
28.00 |
2613.3 |
|
32 |
6000V |
16 |
7×18/0.40 |
5.0 |
16.25 |
449.1 |
|
33 |
6000V |
25 |
7×28/0.40 |
5.0 |
17.57 |
550.7 |
|
34 |
6000V |
35 |
12×23/0.40 |
5.0 |
19.85 |
702.9 |
|
35 |
6000V |
50 |
12×33/0.40 |
5.0 |
21.15 |
875.3 |
|
36 |
6000V |
70 |
19×19/0.50 |
5.0 |
22.45 |
1103.1 |
|
37 |
6000V |
95 |
25×19/0.50 |
5.0 |
24.25 |
1355.6 |
|
38 |
6000V |
120 |
38×16/0.50 |
5.0 |
26.25 |
1647.7 |
|
39 |
6000V |
150 |
40×19/0.50 |
5.0 |
28.50 |
1980.5 |
|
40 |
6000V |
185 |
49×19/0.50 |
5.0 |
29.39 |
2311.6 |
|
41 |
6000V |
240 |
49×25/0.50 |
5.0 |
31.95 |
2908.0 |
|
42 |
10000V |
25 |
7×28/0.40 |
7.6 |
22.90 |
823.9 |
|
43 |
10000V |
35 |
12×23/0.40 |
7.6 |
25.18 |
1007.4 |
|
44 |
10000V |
50 |
12×33/0.40 |
7.6 |
26.48 |
1197.6 |
|
43 |
10000V |
70 |
19×19/0.50 |
7.6 |
27.78 |
1443.2 |
|
44 |
10000V |
95 |
25×19/0.50 |
7.6 |
29.58 |
1720.5 |
|
43 |
10000V |
120 |
38×16/0.50 |
7.6 |
31.58 |
2040.0 |
|
44 |
10000V |
150 |
40×19/0.50 |
7.6 |
33.83 |
2403.7 |
|
43 |
10000V |
185 |
49×19/0.50 |
7.6 |
34.72 |
2746.9 |
|
44 |
10000V |
240 |
49×25/0.50 |
7.6 |
37.28 |
3378.5 |
|
備注：硅橡膠電機引接線的型號為JG 耐溫等級180℃，結構尺寸和上表一樣。 |
|
JE、JH 導體最高溫度90℃的電機引接電纜和軟線 |
|||||||
|
序號 |
電壓 等級 |
標稱截面 mm2 |
導體結構 n/mm |
絕緣厚度 mm |
護套厚度 mm |
電纜外徑 mm |
電纜重量 Kg/km |
|
1 |
500V |
0.75 |
42/0.15 |
0.6 |
0.8 |
4.1 |
25.6 |
|
2 |
500V |
1 |
32/0.20 |
0.6 |
0.8 |
4.2 |
29.1 |
|
3 |
500V |
1.5 |
48/0.20 |
0.6 |
0.8 |
4.5 |
36.0 |
|
4 |
500V |
2.5 |
77/0.20 |
0.8 |
1.0 |
5.8 |
58.5 |
|
5 |
500V |
4 |
77/0.26 |
0.8 |
1.0 |
6.4 |
79.6 |
|
6 |
500V |
6 |
7×12/0.30 |
0.8 |
1.0 |
7.4 |
105.9 |
|
7 |
500V |
10 |
7×12/0.40 |
1.0 |
1.2 |
9.5 |
178.3 |
|
8 |
500V |
16 |
7×18/0.40 |
1.0 |
1.2 |
10.6 |
240.3 |
|
9 |
500V |
25 |
7×28/0.40 |
1.0 |
1.4 |
12.4 |
348.8 |
|
10 |
500V |
35 |
12×23/0.40 |
1.0 |
1.4 |
14.6 |
469.7 |
|
11 |
500V |
50 |
12×33/0.40 |
1.2 |
1.6 |
16.8 |
658.3 |
|
12 |
500V |
70 |
19×19/0.50 |
1.2 |
1.6 |
18.1 |
871.0 |
|
13 |
500V |
95 |
25×19/0.50 |
1.4 |
1.6 |
20.3 |
1123.5 |
|
14 |
500V |
120 |
38×16/0.50 |
1.6 |
1.8 |
23.1 |
1441.8 |
|
15 |
1000V |
0.75 |
42/0.15 |
1.0 |
0.8 |
4.9 |
34.7 |
|
16 |
1000V |
1 |
32/0.20 |
1.0 |
0.8 |
5.1 |
38.6 |
|
17 |
1000V |
1.5 |
48/0.20 |
1.0 |
0.8 |
5.4 |
46.1 |
|
18 |
1000V |
2.5 |
77/0.20 |
1.2 |
1.0 |
6.6 |
71.2 |
|
19 |
1000V |
4 |
77/0.26 |
1.2 |
1.0 |
7.3 |
93.6 |
|
20 |
1000V |
6 |
7×12/0.30 |
1.2 |
1.0 |
8.2 |
121.9 |
|
21 |
1000V |
10 |
7×12/0.40 |
1.4 |
1.2 |
10.3 |
198.6 |
|
22 |
1000V |
16 |
7×18/0.40 |
1.4 |
1.2 |
11.5 |
263.1 |
|
23 |
1000V |
25 |
7×28/0.40 |
1.4 |
1.4 |
13.2 |
375.2 |
|
24 |
1000V |
35 |
12×23/0.40 |
1.4 |
1.4 |
15.5 |
501.0 |
|
25 |
1000V |
50 |
12×33/0.40 |
1.6 |
1.6 |
17.6 |
693.9 |
|
26 |
1000V |
70 |
19×19/0.50 |
1.6 |
1.6 |
18.9 |
909.4 |
|
27 |
1000V |
95 |
25×19/0.50 |
1.8 |
1.6 |
21.1 |
1166.6 |
|
28 |
1000V |
120 |
38×16/0.50 |
1.8 |
1.8 |
23.6 |
1466.0 |
|
29 |
3000V |
2.5 |
77/0.20 |
2.3 |
1.4 |
9.8 |
133.8 |
|
30 |
3000V |
4 |
77/0.26 |
2.3 |
1.4 |
10.4 |
161.1 |
|
31 |
3000V |
6 |
7×12/0.30 |
2.3 |
1.4 |
11.4 |
197.3 |
|
32 |
3000V |
10 |
7×12/0.40 |
2.5 |
1.4 |
13.0 |
276.3 |
|
33 |
3000V |
16 |
7×18/0.40 |
2.5 |
1.4 |
14.2 |
348.8 |
|
34 |
3000V |
25 |
7×28/0.40 |
2.5 |
1.6 |
15.9 |
472.7 |
|
35 |
3000V |
35 |
12×23/0.40 |
2.5 |
1.6 |
18.2 |
614.1 |
|
36 |
3000V |
50 |
12×33/0.40 |
2.5 |
1.8 |
19.9 |
800.7 |
|
37 |
3000V |
70 |
19×19/0.50 |
2.5 |
2.0 |
21.7 |
1045.8 |
|
38 |
3000V |
95 |
25×19/0.50 |
2.8 |
2.0 |
24.1 |
1330.5 |
|
39 |
3000V |
120 |
38×16/0.50 |
2.8 |
2.1 |
26.3 |
1634.0 |
|
40 |
6000V |
16 |
7×18/0.40 |
3.5 |
1.8 |
16.9 |
461.0 |
|
41 |
6000V |
25 |
7×28/0.40 |
3.5 |
2.0 |
18.6 |
597.7 |
|
42 |
6000V |
35 |
12×23/0.40 |
3.5 |
2.0 |
20.9 |
755.9 |
|
43 |
6000V |
50 |
12×33/0.40 |
3.5 |
2.0 |
22.2 |
931.7 |
|
44 |
6000V |
70 |
19×19/0.50 |
3.5 |
2.5 |
24.5 |
1225.5 |
|
45 |
6000V |
95 |
25×19/0.50 |
3.5 |
2.5 |
26.3 |
1487.5 |
|
46 |
6000V |
120 |
38×16/0.50 |
3.5 |
2.5 |
28.3 |
1790.1 |
|
47 |
6000V |
150 |
40×19/0.50 |
3.5 |
2.5 |
30.6 |
2134.8 |
|
48 |
6000V |
185 |
49×19/0.50 |
3.5 |
2.5 |
31.4 |
2470.6 |
|
49 |
6000V |
240 |
49×25/0.50 |
3.5 |
2.5 |
34.0 |
3080.5 |
|
50 |
10000V |
25 |
7×28/0.40 |
5.6 |
2.0 |
22.9 |
823.9 |
|
51 |
10000V |
35 |
12×23/0.40 |
5.6 |
2.0 |
25.2 |
1007.4 |
|
52 |
10000V |
50 |
12×33/0.40 |
5.6 |
2.5 |
27.5 |
1267.8 |
|
53 |
10000V |
70 |
19×19/0.50 |
5.6 |
2.5 |
28.8 |
1516.8 |
|
54 |
10000V |
95 |
25×19/0.50 |
5.6 |
2.5 |
30.6 |
1798.8 |
|
55 |
10000V |
120 |
38×16/0.50 |
5.6 |
2.5 |
32.6 |
2123.6 |
|
56 |
10000V |
150 |
40×19/0.50 |
5.6 |
2.5 |
34.9 |
2493.2 |
|
57 |
10000V |
185 |
49×19/0.50 |
5.6 |
2.5 |
35.7 |
2838.8 |
|
58 |
10000V |
240 |
49×25/0.50 |
5.6 |
2.5 |
38.3 |
3477.1 |
|
JF46 導體最高溫度250℃耐氟利昂電機引接電纜和軟線 |
||||||
|
序號 |
電壓 等級 |
標稱截面 mm2 |
導體結構 n/mm |
絕緣厚度 mm |
電纜外徑 mm |
電纜重量 Kg/km |
|
1 |
500V |
0.75 |
42/0.15 |
0.4 |
1.96 |
11.1 |
|
2 |
500V |
1 |
32/0.20 |
0.4 |
2.12 |
14.0 |
|
3 |
500V |
1.5 |
48/0.20 |
0.4 |
2.42 |
19.4 |
|
4 |
500V |
2.5 |
77/0.20 |
0.5 |
3.05 |
31.0 |
四：如何正確采購線纜
江蘇春晨電纜有限公司 公司網站：http://gldl8.com/
聯系方式：趙經理
QQ: 843499471 座機傳真：0517-8684418 手機：13770439971
期待您的聯系！
電線電纜用戶貪圖產品價格便宜和選型不當，是造成用電事故和浪費的主要原因。
貪圖電線電纜價格便宜，是相當一部分用戶，甚至一些企業使用電線電纜存在的比較普遍的誤區。一些用戶為了省錢，忽視安全，專揀
那些價格低，質量沒有保證，事故隱患大的劣質電線電纜。我們知道，由于電線電纜的安全性及其它因素，致使電線電纜的價格無法滿足一
些用戶的要求。而一些個體私營企業在選材、生產工藝、檢測手段等方面均無法制造滿足國家標準要求的電線電纜，它的安全性將無法得到保
障，再加上在短尺少米上做文章，以其低價格充斥市場，迎合一些用戶。故請用戶不要貪圖價格便宜的電線電纜。
還有些用戶電線電纜造型不當。一些用戶對自己的電器使用要求、環境條件認識不足，對電線電纜型號的使用范圍、要求、性能了解不
夠而常選錯型號。比如，某煉鋼廠的爐前運渣車，它的動力就是一臺電機，爐前溫度高達800℃～900℃，在這樣的環境條件下，由于該廠對
電線電纜有何種特別要求一無所知，于是選用一般通用橡套軟電纜充YC型，結果使用時間短，護套被烤焦。后經咨詢，選用耐火阻燃電纜，
減少了更換電纜之苦及經濟損失，保證了企業的正常生產。
一些重要部門、高層建筑、計算中心、化工、公共娛樂場所和人員集中等場合，均要使用具有消防功能的阻燃或耐火電纜;煤炭部規定
在煤礦深井中使用的電纜必須具有阻燃性;還有如電梯電纜、電焊機電纜、電機引接線等，都有特殊性能要求。這些具有特殊性要求的特種電
線電纜在實際使用中，一些企業特別是個體企業往往對它們認識不足，拒絕使用;一些企業無視煤炭部規定在煤礦深井中使用的電纜必須具有
阻燃性的要求，而是購買一般通用橡套軟電纜;還有一些卡拉OK廳、人員集中場合安裝一些不具有消防功能的一般電線電纜，造成極大的事故隱患。
電纜采購中一定得根據自身用途,仔細比對產品參數,切勿受商家價格誘惑,因小失大,造成不可挽回的損失.
1、
江蘇春晨電纜產品質量保障書，江蘇春晨電纜有限公司承諾不合格產品絕不出廠。
2、
江蘇春晨電纜享受兩年內產品質量跟蹤服務，并將客戶服務記錄在檔案保存在公司
3、
產品質量出現問題，我司將進行保修、包退、包換等服務，滿足您的需求。
產品種類：根據客戶的要求定做
銷售最低數量：最低訂購量為100米，100米-200米
4、
產品外包裝為：米數短的盤包裝，米數長的電纜軸包裝
價格根據國際銅價隨時浮動，具體聯系：
期待與您合作！
江蘇春晨電纜有限公司 公司網站：http://gldl8.com/
聯系方式：趙經理
QQ: 843499471 座機傳真：0517-8684418 手機：13770439971
期待您的聯系！
主站蜘蛛池模板：
