什么是視頻同軸電纜？
視頻同軸電纜也稱視頻線或視頻監控線，因為其主要是用來傳輸影像信號的一種電纜，多用于連接安防監控攝
像頭和現實終端（電腦或顯示器等）的電線電纜。
視頻同軸電纜標準及結構

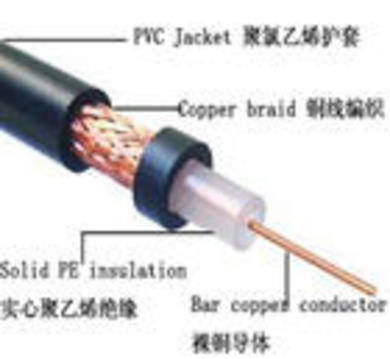

視頻同軸電纜采用GB/T14864-1993國家標準。視頻同軸電纜先由兩根同軸心、相互絕緣的圓柱形金屬導體構成基本單元(同軸對)，再由單個或多個同軸對組成的電纜。同軸電纜由里到外分為四層：中心銅線，塑料絕緣體，網狀導電層和電線外皮。中心銅線和網狀導電層形成電流回路。因為中心銅線和網狀導電層為同軸關系而得名。
視頻同軸電纜產品特性：
視頻同軸電纜傳輸性能及機械性能的穩定；阻抗均勻；抗干擾能力強。視頻同軸電纜部分產品結構一覽表：SYWV(物理發泡）SYV（聚乙烯絕緣）SYF SYFF（氟塑料絕緣及護套）
視頻同軸電纜的主要規格型號
視頻同軸電纜規格型號內導體mm 絕緣外徑mm 成品外徑mm 視頻同軸電纜
SYwV50-21x0.68 2.2 4
SYwV50-31x0.9 2.95 5.8
SYwV50-51x1.4 4.8 7.9
SYwV50-77x0.75 7.25 11
SYwV50-97x0.95 9 12.2
SYV50-127x1.15 11.5 15
SYV50-157X1.54 15 19
SYV50-1719X1.04 17.3 22
SYV75-37X0.17 3 5
SYV75-41X0.59 4.8 6
SYV75-51X0.75 5.7 7.9
SYV75-71X1.15 7.25 10.3
SYV75-91X1.37 9 12.2
SYV75-12 7X0.6311.5 15
