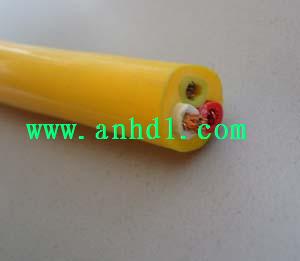

YX、YXW移動電氣用橡膠電纜
適用范圍：本產品適用于交流額定電壓450/750V配電線路，電動建筑機械、移動式電動機具及手持電動工具用的銅芯橡皮絕緣橡皮滑脫軟電纜。
使用特性
1、額定電壓U0/U為450/750V。
2、電纜的長期允許工作溫度應不超過65℃。
3、YXW型電纜具有耐氣候和一定的耐油性能，適用于戶外或接觸油污的場合。
型號與規格：
1、電纜的型號
|
型號 |
名稱 |
主要用途 |
|
YX |
五芯橡套軟電纜 |
用于各種移動電氣設備和工具，能承受較大機械外力 |
|
YXW |
用于各種移動電氣設備和工具，能承受較大機械外力作用，適宜戶外與接觸油污、耐氣候等場合 |
|
|
注：Y:表示移動系列；X:表示用于施工現場等環境的橡套軟電纜；W:表示具有一定的耐氣候及耐油性 |
||
2、電纜規格
|
型號 |
芯 數 |
主線芯標稱截面（mm2） |
||
|
主線芯 |
零線芯 |
地線芯 |
||
|
YX、 YXW |
3 |
1 |
1 |
0.75～70 |
主要技術性能：
1、20℃時電纜絕緣線芯間的絕緣電阻應不小于50MΩ/km。
2、電纜應經受表3的交流50Hz電壓試驗。
表3 電壓試驗
|
序號 |
試驗方法 |
單位 |
|
|
1. |
成品電纜浸水電壓試驗： |
||
|
試樣長度 最小 |
m |
10 |
|
|
浸水時間 最小 |
h |
1 |
|
|
水 溫 |
℃ |
20±5 |
|
|
試驗電壓 |
V |
2500 |
|
|
施加電壓時間 最小 |
min |
5 |
|
|
2. |
成品絕緣線芯電壓試驗： |
||
|
試樣長度 最小 |
m |
10 |
|
|
浸水時間 最小 |
h |
1 |
|
|
水 溫 |
℃ |
20±5 |
|
|
試驗電壓 |
V |
2500 |
|
|
施加電壓時間 最小 |
min |
5 |
|
|
3. |
成品電纜不浸水電壓試驗： |
||
|
試樣長度 最小 |
m |
整圈 |
|
|
浸水時間 最小 |
h |
|
|
|
水 溫 |
℃ |
室溫 |
|
|
試驗電壓 |
V |
2500V |
|
|
施加電壓時間 最小 |
min |
5 |
|
3、室溫下電纜應經受2500V，50Hz電壓試驗五分鐘不擊穿。
4、標稱截面4mm2及以下規格電纜經受15000次曲撓不斷路不短路，并能經受50Hz電壓2000V、5分鐘不擊穿。
5、YXW型電纜經GB/T 2951.34規定的抗撕實驗。
6、20℃時導體電阻符合表4規定
電纜的結構尺寸、計算外徑
|
芯數×標稱截面（mm2） |
導電結構 |
絕緣標稱厚度（mm） |
護套標稱厚度（mm） |
電纜平均外徑(mm) |
20℃時導體電阻Ω/km不大于 |
20℃時導體電阻Ω/km不大于 |
參考重量kg/km（約） |
|
|
下限 |
上限 |
|||||||
|
5×0.75 |
24/0.20 |
0.8 |
1.8 |
11.33 |
12.7 |
26.7 |
26.0 |
192.75 |
交貨長度
1、交貨長度應不小于100米，允許以長度不小于20m的短段電纜交貨，其數量應不超過交貨總長度的10%，長度誤差應不超過±0.5%，
2、根據雙方協議，允許任何長度交貨。
