應用&描述
這些柔軟的電纜主要用于低機械壓力下使用的電氣設備中，用于干燥，潮濕的室內或室外環境。常用于家庭，辦
公室中低機械拉力下電器之間的連接等任何低機械損傷的地方。也適合固定安裝在家具，裝飾材料，墻體隔板和
預留的建筑設施中。在單相或三相系統的最大工作電壓為Uo/U 318/550 V ，在直流系統最大工作電壓，此電纜耐
臭氧，耐油脂。
標準及認證
<HAR> HD22.4 S3, VDE-0282 第4部分, CEI 20-19 p.4,CE低壓73/23/EEC & 93/68/EEC指令, IEC 60245-4,
ROHS認證

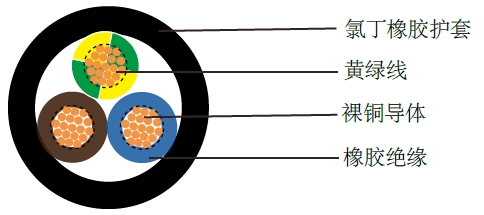

H05RN-F |
H05RN-F |
電纜結構
- 多股柔軟裸銅導體
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- 橡膠絕緣EI4遵循VDE-0282第1部分
- 色彩編碼遵循VDE-0293-308
- 黃綠接地線（三芯及三芯以上）
- 氯丁橡膠護套 EM2
技術特性
- 工作電壓 VDE: 300/500 V
- 工作電壓 UL/CSA: 2000 V
- 測試電壓: 2000 V
- 動態彎曲半徑: 7.5 xΦ
- 靜態彎曲半徑: 4 xΦ
- 工作溫度范圍: -30 ℃ to +60 ℃
- 短路時可達到的溫度: +200 ℃
- 阻燃: IEC 60332.1
- 絕緣電阻: 20 MΩ x km

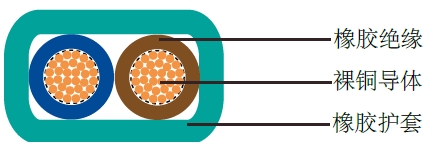

H05RNH2-F |
H05RNH2-F |
電纜參數
線規
|
芯數 x 導體截面積 # x mm2
|
標稱絕緣厚度 mm
|
標稱護套厚度 mm
|
標稱外徑mm (最小-最大)
|
標稱銅的重量 kg/km
|
標稱電纜重量 kg/km
|
H05RN-F
|
||||||
18(24/32)
|
2 x 0.75
|
0.6
|
0.8
|
5.7 - 7.4
|
14.4
|
80
|
18(24/32)
|
3 x 0.75
|
0.6
|
0.9
|
6.2 - 8.1
|
21.6
|
95
|
18(24/32)
|
4 x 0.75
|
0.6
|
0.9
|
6.8 - 8.8
|
30
|
105
|
17(32/32)
|
2 x 1
|
0.6
|
0.9
|
6.1 - 8.0
|
19
|
95
|
17(32/32)
|
3 x 1
|
0.6
|
0.9
|
6.5 - 8.5
|
29
|
115
|
17(32/32)
|
4 x 1
|
0.6
|
0.9
|
7.1 – 9.2
|
38
|
142
|
16(30/30)
|
3 x 1.5
|
0.8
|
1.0
|
8.6 - 11.0
|
29
|
105
|
16(30/30)
|
4 x 1.5
|
0.8
|
1.1
|
9.5 - 12.2
|
39
|
129
|
16(30/30)
|
5 x 1.5
|
0.8
|
1.1
|
10.5 - 13.5
|
48
|
153
|
H05RNH2-F
|
||||||
16(30/30)
|
2 x 1.5
|
0.6
|
0.8
|
5.25±0.15x13.50±0.30
|
14.4
|
80
|
14(50/30)
|
2 x 2.5
|
0.6
|
0.9
|
5.25±0.15x13.50±0.30
|
21.6
|
95
|
