應用
該電纜在設計方面類似于CW1600，只是比CW1600多了硅橡膠絕緣層。該電纜主要用作建筑物 內部線纜，在那里當發生著火時，線路完整性極為重要。在消防設施中，主要應用的就是該種帶有特殊硅橡膠絕緣層的電纜，而該電纜可以有也可以沒有鋁箔和低煙無鹵外護套。30-90分鐘電路完整性的消防報警電纜主要應用于火災探測和報警系統中的電壓控制和數據傳輸，在火災探測和報警系統中，系統完整性E30/E60/E90是必不可少的，并且依賴于符合DIN 4102-12標準的鋪設系統。測試的額定電壓為110V時，必須保證線路沒有發生短路，即線路完整性。
標準
符合VDE0815標準的設計
防火性能
線路完整性 |
IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); |
施加機械沖擊時的線路完整性 |
EN 50200(PH120); CEI 20-36/4-0 |
施加機械沖擊和水噴射時的線路完整性 |
EN 50200 附錄 E |
系統線路完整性 |
取決于鋪設系統的DIN 4102-12, E30 |
阻燃性（單根垂直線纜測試） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; |
降低火蔓延（垂直安裝的成束電纜測試） |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; |
無鹵 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; |
無腐蝕性氣體排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; |
最小煙霧釋放 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; |
無有毒氣體 |
NES 02-713; NF C 20-454 |
注：*表示該標準已經被取代

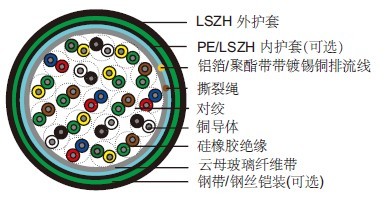

電纜結構
導體：平紋退火銅導線，多股絞合符合IEC(EN) 60228 class 2.
絕緣層; 覆合于交聯聚乙烯復合物或者符合BS 7655第1.1部分的阻燃硅橡膠的云母帶。
布線元素：根據不同的絞距長度，通過將絕緣導線進行絞合成不同的對數，進而將干擾降到最小。裝置于同一線組中的兩對對絞電纜有四個線芯。
布線：將數對電纜裝配在一起。將包含有8對或者超過4對的電纜組裝配在一起，形成一束，然后再將數束電纜裝配在一起。
電纜芯線裝配：將雙絞線同線芯分層絞合在一起。
線芯包裝：將1個或者更多不吸潮聚酯帶螺旋得或者縱向地鋪設在護套前的重疊部分。
屏蔽層： 將一個雙層鋁帶或者聚酯帶裝配于距離實心銅導線0.6mm或者0.8mm 的地線上。
內護套：聚乙烯或者熱塑性低煙無鹵復合物
鎧裝（可選）：將波形鋼帶鎧裝或者鍍鋅鋼絲裝配于聚乙烯內護套上。對于鋼帶鎧裝，將高分子共聚物鋪設在0.15mm厚的剛帶上，或者將該鋼帶應用在重疊部分。對于鋼絲鎧裝，應用單層鍍鋅鋼絲鎧裝。
開傘索: 為了方便護套的移動可能需要在與線芯平行的位置放置一個尼龍開傘索。
地線：將一個實心的鍍錫地線縱向鋪設在屏蔽電纜上。
外護套：符合DIN VDE 0207-24 .標準的熱塑性低煙無鹵復合物HM2類型
類型代碼
JE:火災報警電纜
Ｈ：低煙無鹵
BＤ：單位式絞合
SＴ：鋁帶靜電護罩
FE180：絕緣完整性（950°C 180分鐘）
E30： 系統完整性保持３０分鐘
STA 波形鋼帶
SWA 鋼絲
SWB 波形鋼絲織帶
物理性能和熱性能
工作溫度范圍（固定狀態下）：-30°C – +90°C
安裝溫度范圍（運動狀態）：-20°C – +50°C
最小彎曲半徑：８×OD（非鎧裝電纜）
６×OD（鎧裝電纜）
電氣特性
導線直徑 |
mm |
0.6 |
0.8 |
0.9 |
導線尺寸 |
mm2 |
0.283 |
0.5 |
0.312 |
最大導體電阻 20°C時 |
Ω/km |
63 |
34.6 |
28.0 |
最大回路電阻 20°C時 |
Ω/km |
130 |
73.2 |
60 |
最小絕緣緣電阻 ５００Ｖ直流電20°C時 |
MΩ.km |
100 |
100 |
100 |
最大平均衰減程度 0.8KHz時 |
dB/km |
1.7 |
1.2 |
0.74 |
標稱互電容0.8KHz時 |
nF/km |
120 |
120 |
120 |
最大電容不平衡Ｋ１ 0.8KHz一對-對時 |
pF/100m |
200 |
200 |
200 |
工作電壓 |
V |
225 |
225 |
225 |
標稱絕緣厚度 |
mm |
0.3 |
0.4 |
0.45 |
標稱絕緣導體直徑 |
mm |
1.2 |
1.6 |
1.7 |
色碼
每一束四種顏色
第一對：藍色＆紅色 第二對：綠色＆黃色 第三對：綠色＆棕色 第４對 白色＆黑色
單個的束對是通過已經編好的數字螺旋進行辨認的。
結構參數
VDE CODE: JE-H(St)H…x2x0.8 Bd FE180/E30
電纜編碼 |
對數 |
絕緣層厚度 |
護套厚度 |
標稱直徑 |
標稱重量 |
mm2 |
mm2 |
mm |
mm |
mm |
kg/km |
0.8mm 導體 1.6mm 絕緣線纜 |
|||||
JE-H(St)H...1x2x0.8 Bd FE180/E30 |
1 |
0.4 |
1.0 |
6.0 |
46 |
JE-H(St)H...2x2x0.8 Bd FE180/E30 |
2 |
0.4 |
1.0 |
6.6 |
61 |
JE-H(St)H...4x2x0.8 Bd FE180/E30 |
4 |
0.4 |
1.0 |
8.8 |
104 |
JE-H(St)H...6x2x0.8 Bd FE180/E30 |
6 |
0.4 |
1.0 |
10.8 |
160 |
JE-H(St)H...8x2x0.8 Bd FE180/E30 |
8 |
0.4 |
1.0 |
12.8 |
218 |
JE-H(St)H...10x2x0.8 Bd FE180/E30 |
10 |
0.4 |
1.2 |
13.1 |
220 |
JE-H(St)H...12x2x0.8 Bd FE180/E30 |
12 |
0.4 |
1.2 |
13.5 |
235 |
JE-H(St)H...16x2x0.8 Bd FE180/E30 |
16 |
0.4 |
1.2 |
14.7 |
297 |
JE-H(St)H... 20x2x0.8 Bd FE180/E30 |
20 |
0.4 |
1.2 |
16.1 |
367 |
JE-H(St)H... 24x2x0.8 Bd FE180/E30 |
24 |
0.4 |
1.4 |
18.1 |
440 |
JE-H(St)H... 30x0.8 Bd FE180/E30 |
30 |
0.4 |
1.4 |
20.1 |
645 |
JE-H(St)H... 32x2x0.8 Bd FE180/E30 |
32 |
0.4 |
1.4 |
20.6 |
645 |
JE-H(St)H... 40x2x0.8 Bd FE180/E30 |
40 |
0.4 |
1.4 |
22.5 |
656 |
JE-H(St)H... 50x2x0.8 Bd FE180/E30 |
50 |
0.4 |
1.6 |
24.3 |
840 |
