商鋪名稱：天津鑄橋焊材銷售有限公司
聯(lián)系人：李工（先生）
聯(lián)系手機(jī)：
固定電話：
企業(yè)郵箱：tjzqhc@163.com
聯(lián)系地址：天津市河北區(qū)慶安街32號
郵編：12300
聯(lián)系我時，請說是在線纜網(wǎng)上看到的，謝謝！

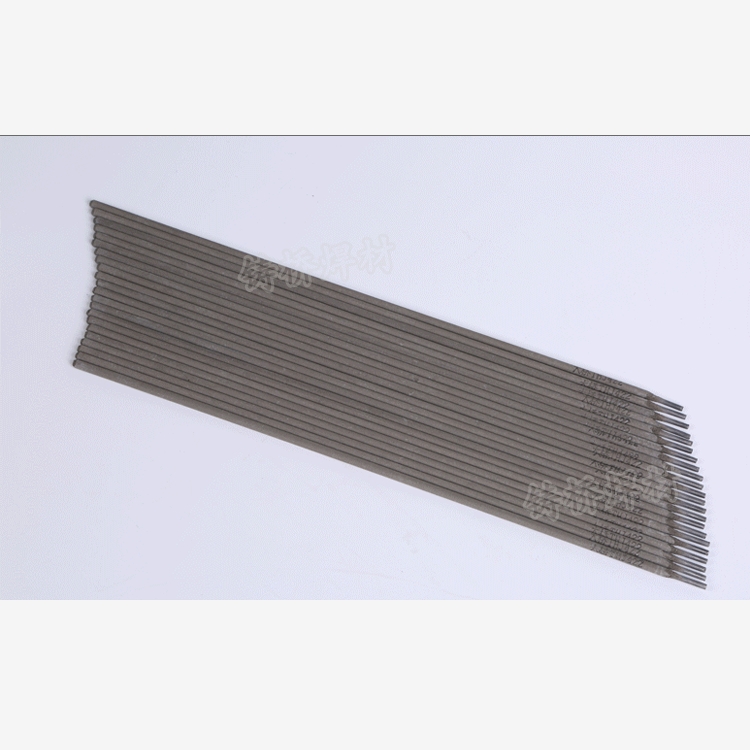

E2520不銹鋼焊條
簡介：不銹鋼焊條可分為鉻不銹鋼焊條和鉻鎳不銹鋼焊條，這兩類焊條中凡符合國標(biāo)的，均按國標(biāo)GB/T983-1995規(guī)定考核。
鉻不銹鋼焊條使用說明 鉻不銹鋼具有一定的耐蝕（氧化性酸、有機(jī)酸、氣蝕）耐熱和耐蝕性能。通常被選作電站、化工、石油等設(shè)備材料。但鉻不銹鋼一般情況下可焊性較差，應(yīng)注意焊接工藝、熱處理?xiàng)l件及選用合適的電焊條。
不銹鋼焊條使用注意事項(xiàng)
1、鉻不銹鋼具有一定的耐蝕（氧化性酸、有機(jī)酸、氣蝕）、耐熱和耐磨性能。通常用于電站、化工、石油等設(shè)備材料。鉻不銹鋼焊接性較差，應(yīng)注意焊接工藝、熱處理?xiàng)l件及選用合適電焊條。
2、鉻13不銹鋼焊后硬化性較大，容易產(chǎn)生裂紋。若采用同類型的鉻不銹鋼焊條（G202、G207）焊接，必須進(jìn)行300℃以上的預(yù)熱和焊后700℃左右的緩冷處理。若焊件不能進(jìn)行焊后熱處理，則應(yīng)選用鉻鎳不銹鋼焊條（A107、A207）。
3、鉻17不銹鋼，為改善耐蝕性能及焊接性而適當(dāng)增加適量穩(wěn)定性元素Ti、Nb、Mo等，焊接性較鉻13不銹鋼好一些。采用同類型的鉻不銹鋼焊條（G302、G307）時，應(yīng)進(jìn)行200℃以上的預(yù)熱和焊后800℃左右的回火處理。若焊件不能進(jìn)行熱處理，則應(yīng)選用鉻鎳不銹鋼焊條（A107、A207）。
4、鉻鎳不銹鋼焊條具有良好耐腐蝕性，廣泛應(yīng)用于化工、化肥、石油、醫(yī)療機(jī)械制造。
5、鉻鎳不銹鋼焊接時，受到重復(fù)加熱析出碳化物，降低耐腐蝕性和力學(xué)性能。
6、鉻鎳不銹鋼藥皮有鈦鈣型和低氫型。鈦鈣型可用于交直流，但交流焊時熔深較淺，同時容易發(fā)紅，故盡可能采用直流電源。直徑4.0及以下可用于全位置焊件，5.0及以上用于平焊及平角焊。
7、焊條使用時應(yīng)保持干燥，鈦鈣型應(yīng)經(jīng)150℃干燥1小時，低氫型應(yīng)經(jīng)200～250℃干燥1小時（不能多次重復(fù)烘干，否則藥皮容易開裂剝落），防止焊條藥皮粘油及其它臟物，以免致使焊縫增加含碳量和影響焊件質(zhì)量。
8、為防止由于加熱而產(chǎn)生睛間腐蝕，焊接電流不宜太大，比碳鋼焊條較少20%左右，電弧不宜過長，層間快冷，以窄焊道為宜。
9、異種鋼的焊接應(yīng)慎重選用焊條，防止焊條選用不當(dāng)出現(xiàn)熱裂紋或高溫?zé)崽幚砗笠?span>σ相析出，使金屬脆化。參照不銹鋼與異種鋼的焊條選擇標(biāo)準(zhǔn)進(jìn)行選用，并采取適當(dāng)焊接工藝。
