800lb鍛鋼球閥
一、800lb鍛鋼球閥概述：
說明：鍛鋼球閥有兩種設計形式.一種是二片式結構,其中部螺紋連接,并以PTFE墊片密封;另一種是三片式結構,中部用螺栓栓結.根據所選的閥座與墊片/填料的材料不同,適應不同的工作溫度和介質.
高壓鍛鋼球閥是根據用戶的需求，為滿足在硫化環境下的搞硫化應用裂化的要求，本系列高壓鍛鋼球從設計、選材、制造、試驗、表面外理及涂漆都嚴格按美國腐蝕工程師會NACE標準要求進行。
本系列球閥不僅選材廣泛且內件材料均彩用表面鍍鎳316材質、密封圈采用特制的聚合特資料。使閥門不僅防腐蝕，抗硫化能力強，防火、防靜電、密封性能好，使用壓力與溫度范圍廣，全通徑與縮徑齊備，并可配多種驅動裝置，是化工、石油炬煉制，天然氣開采與輸送系統理想的用閥選擇。
二、主要功能：
閥門中腔停滯的介質由于溫度變化而民常升壓時，介質壓力推動閥座脫離球體，達到自動泄壓的效果，泄壓后閥座自動復位。
閥座除了一般密封，特別設置的密封結構，能起到因封圈損傷而出現泄漏時的緊急救護作用。
當火災或異溫使閥座密封圈燒損或軟化時。閥門操作任然可靠，同時，閥座與球體形成金屬對金屬，達到暫時密封作用，阻止了火災進一步擴大，符合AP16FA的規定。
擰開排除裝置可檢查閥座是否發生泄漏，也可排放中腔滯留物減少介質對閥單方面上的污染。在工作狀態下，閥門處于全開或全關時，可更換閥桿部填料函。
閥桿部位密封采用PTFE填料和O形圈雙重密封，特別適用于氣體介質。閥桿運動部位采用優質的SF自潤滑軸承，使磨擦系數更小，減低操作力矩。
鍛鋼固定球閥編輯

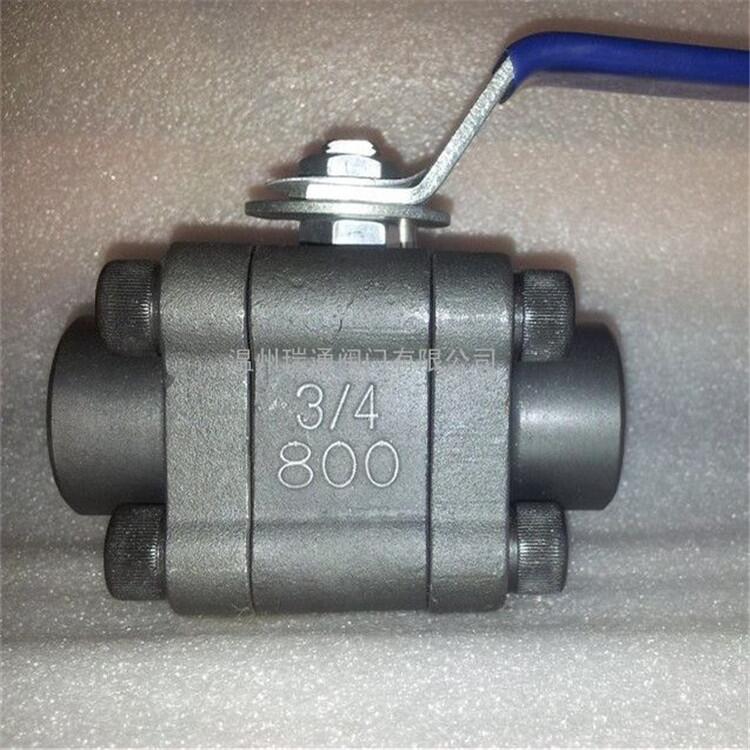

三分體式連接鍛鋼固定球閥，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分 ，整臺閥門
沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。 適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
三、簡介
|
|
型號：Q11F-800LB |
材質：不銹鋼 |
|
連接形式：焊接 |
結構形式：浮動球球閥 |
公稱通徑：15-50（mm） |
|
適用介質：各種高腐蝕化學介質 |
壓力環境：高壓 |
工作溫度：常溫 |
|
標準：美標 |
流動方向：雙向 |
驅動方式：手動 |
|
零部件及配件：配件 |
用途：截止 |
類型(通道位置)：直通式 |
|
作用對象：水 |
規格：DN15,DN20,DN25,DN32,DN40,DN50 |
|
四、主要零部件材料：
|
序號 |
零件名稱 |
CS to ASTM |
SS to ASTM |
|
|
TypeA105 |
Type F304(L) |
Type F316(L) |
||
|
1.4 |
閥體接體,閥蓋 |
A105 |
Al 82 F304(L) |
A182 F316(L) |
|
2 |
內六角螺栓 |
A19387 |
A193 B8 |
A193 B8M |
|
5,8,10 |
密封圈 |
尼龍 1010/RPFW+Cu粉/PPL |
||
|
6,7 |
球體閥桿 |
Al 82 F410 |
A1 82 F304(L) |
A182 F316(L) |
|
9 |
橡膠0型圈 |
氟橡膠 |
||
|
11 |
壓套 |
A182 F410 |
A1 82 F304(L) |
A182 F316(L) |
|
13 |
手柄 |
A3 |
A1 82 F321 |
A1 82 F321 |
|
14 |
螺母 |
A194 2H |
A1 94 8 |
A194 8 |
|
15 |
鎖卡 |
Al 82 F32l |
||
五、主要性能參數：
|
尺寸 \口徑 |
1/2″ |
3/4″ |
1″ |
1 1/2″ |
2″ |
|
L |
71 |
96 |
116 |
128 |
140 |
|
A |
21.8 |
27.1 |
33.8 |
48.7 |
61.1 |
|
NPT |
1/2″ |
3/4″ |
1″ |
1 1 /2″ |
2″ |
|
LO |
108 |
146 |
178 |
1 78 |
200 |
|
H |
51 |
62 |
8l |
85 |
100 |
