郝邁船用對夾板式止回閥 CB/T3819-99

產品價格：￥（人民幣）

規格：CB/T3819-99

發貨地：本地至全國

品牌：

最小起訂量：1只

QQ洽談點擊詢價進入商鋪

上海郝邁閥門有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：上海郝邁閥門有限公司

商鋪名稱：上海郝邁閥門有限公司

聯系人：葉綠芬（小姐）

聯系手機：

固定電話：

企業郵箱：969823356@qq.com

聯系地址：上海市普陀區真北路 3199弄25號

郵編：200333

聯系我時，請說是在線纜網上看到的，謝謝！

商品詳情

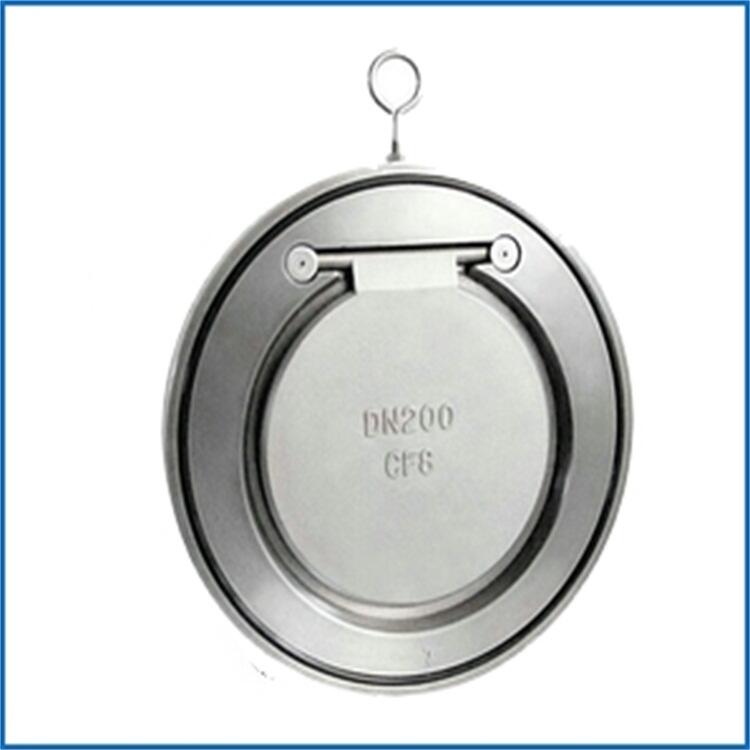

船用對夾板式止回閥 CB/T3819-99

船用對夾板式止回閥 CB/T3819-99
產品口徑： DN20～DN600
產品壓力： 1.6mpa～2.5MPa
產品材質：鑄鋼、不銹鋼青銅等

產品簡介

適用于清凈介質的水，不宜用于含有固體顆粒和粘度較大的介質。旋啟式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。本類閥門在管道中一般應當水平安裝。

旋啟式止回閥的采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。

旋啟式止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣的范圍內有一定的度，有適當的微量位置補償。

適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。

產品特點

1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8

2、體積小、重量輕、其重量只有傳統法蘭止回閥的1/4~1/20

3、閥瓣關閉快速，水錘壓力小

4、水平或垂直管道均可使用，安裝方便

5、流道通暢、流體阻力小

6、動作靈敏、密封性能好

7、閥瓣行程短、關閥沖擊力小

8、整體結構、簡單緊湊、造型美觀可靠性高；

產品小樣圖

產品參數

型號 Type	公稱通徑DN(mm)	尺寸 Dimension(mm)
型號 Type	公稱通徑DN(mm)	L	D	D1	D2	b-f	z-Φd	H
H H44W-16 Y	20	150	105	75	55	14-2	4-Φ14	100
	25	160	115	85	65	14-2	4-Φ14	100
	32	180	135	100	78	16-2	4-Φ18	105
	40	200	145	110	85	16-3	4-Φ18	115
	50	230	160	125	100	16-3	4-Φ18	135
	65	290	180	145	120	18-3	4-Φ18	140
	80	310	195	160	135	20-3	8-Φ18	145
	100	350	215	180	155	20-3	8-Φ18	165
	125	400	245	210	185	22-3	8-Φ18	250
	150	480	280	240	210	24-3	8-Φ23	295
	200	550	335	295	265	26-3	12-Φ23	315
	250	650	405	355	320	30-3	12-Φ25	430
	300	750	460	410	375	30-4	12-Φ25	480
	350	850	520	470	435	34-4	16-Φ25	500
	400	950	580	525	485	36-4	16-Φ30	520
	450	1050	640	585	545	40-4	20-Φ30	580
	500	1150	705	650	608	44-4	20-Φ34	630
	600	1350	845	770	718	48-5	20-Φ41	780
H H44W-25 Y	20	150	105	75	55	16-2	4-Φ14	100
	25	160	115	85	65	16-2	4-Φ14	100
	32	180	135	100	78	18-2	4-Φ18	105
	40	200	145	110	85	18-3	4-Φ18	115
	50	230	160	125	100	20-3	4-Φ18	135
	65	290	180	145	120	22-3	8-Φ18	140
	80	310	195	160	135	22-3	8-Φ18	145
	100	350	230	190	160	24-3	8-Φ23	165
	125	400	270	220	188	28-3	8-Φ25	250
	150	480	300	250	218	30-3	8-Φ25	295
	200	550	360	310	278	34-3	12-Φ25	315
	250	650	425	370	332	36-3	12-Φ30	430
	300	750	485	430	390	40-4	16-Φ30	480
	350	850	550	490	448	44-4	16-Φ34	500
	400	950	610	550	505	48-4	16-Φ34	520
	450	1050	660	600	555	50-4	20-Φ34	580
	500	1150	730	660	610	52-4	20-Φ41	630
	600	1350	840	770	718	56-5	20-Φ41	780

主要性能參數：
公稱壓力	PN1.6/2.5/4.0Mpa
適用溫度	≤425℃
適用介質	水、油、氣體、腐蝕性介質等
主要零部件	閥體、閥蓋、閥瓣、墊片
主要材料	碳鋼、不銹鋼
