J23W外螺紋針型閥
特性
1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 外螺紋對焊接管式
3. 結構特征: 錐面密封,活動閥瓣
4. 閥門檢驗與試驗: GB/T13927-1992
5. 公稱壓力: ≤10000Psi
6. 適用工作溫度: -29℃～+200℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…

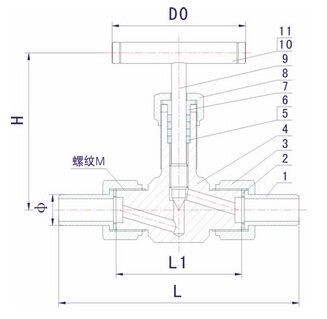

主要零件材料
|
序號 |
零件名稱 |
材質 |
|
1 |
焊接接管 |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
平墊圈 |
PTFE RTFE銅 |
|
3 |
連接螺母 |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
閥體 |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
填料墊 |
PTFE 柔性石墨、金屬盤根 |
|
6 |
填料 |
PTFE 柔性石墨 |
|
7 |
填料壓蓋 |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
鎖緊螺母 |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
閥桿 |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
手柄 |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
內六角螺釘 |
20# A105 SS304 SS304L SS316 SS316L |
主要外形尺寸
|
公稱通徑 DN |
? |
L1 |
L |
H |
D0 |
|
DN6 |
?14 |
66 |
140 |
84 |
63 |
|
DN10 |
?18 |
78 |
160 |
93 |
78 |
